Fehlerverhalten (FSAFE_TYPE)
Bei einem Eingangs- bzw. Simulationswert mit schlechtem Status (BAD) arbeitet der
Analog Input-Funktionsblock mit dem im Parameter FSAFE_TYPE definierten Fehler-
verhalten weiter. Im Parameter FSAFE_TYPE (s. Seite 34) stehen folgende Fehlerver-
halten zur Auswahl:
• FSAFE_VALUE
Der im Parameter FSAFE_VALUE (s. Seite 34) vorgegebene Wert wird zur Weiterverar-
beitung verwendet.
• LAST_GOOD_VALUE
Der letzte gültige Wert wird zur Weiterverarbeitung verwendet.
• WRONG_VALUE
Der aktuelle Wert wird, ungeachtet des Status BAD, zur Weiterverarbeitung verwen-
det.
Die Werkseinstellung ist der Vorgabewert (FSAFE_VALUE) mit dem Wert "0".
Hinweis!
Das Fehlerverhalten wird ebenfalls aktiviert, wenn der Analog Input Funktionsblock in
die Betriebsart "Außer Betrieb" (OUT OF SERVICE) gesetzt wird.
Umskalierung des Eingangswertes
Im Analog Input Funktionsblock kann der Eingangswert bzw. Eingangsbereich gemäß
den Automatisierungsanforderungen skaliert werden.
Beispiel:
• Die Systemeinheit im Transducer Block ist °C.
• Der Messbereich des Messgerätes beträgt –50 .. 150 °C.
• Der Ausgangsbereich zum Automatisierungssystem soll –58 °F ... 302 °F betragen.
• Der Messwert vom Transducer Block (Eingangswert) wird linear über die Eingangs-
skalierung PV_SCALE auf den gewünschten Ausgangsbereich OUT_SCALE umska-
liert.
• Parametergruppe PV_SCALE (s. Seite 34)
PV_SCALE_MIN (V1H0) –50
PV_SCALE_MAX (V1H1) 150
• Parametergruppe OUT_SCALE (s. Seite 34)
OUT_SCALE_MIN (V1H3) -58
OUT_SCALE_MAX (V1H4) 302
OUT_UNIT (V1H5) [°F]
Daraus ergibt sich, dass z.B. bei einem Eingangswert von 25 °C über den Parameter
OUT ein Wert von 77 °F ausgegeben wird (siehe Abb. 12 unten).
Transducer
ENDRESS+HAUSER
MYCOM S CPM 153
Measure
7.54
Select
MEAS
CAL
DIAG
PARAM
?
–50 ... 150 °C

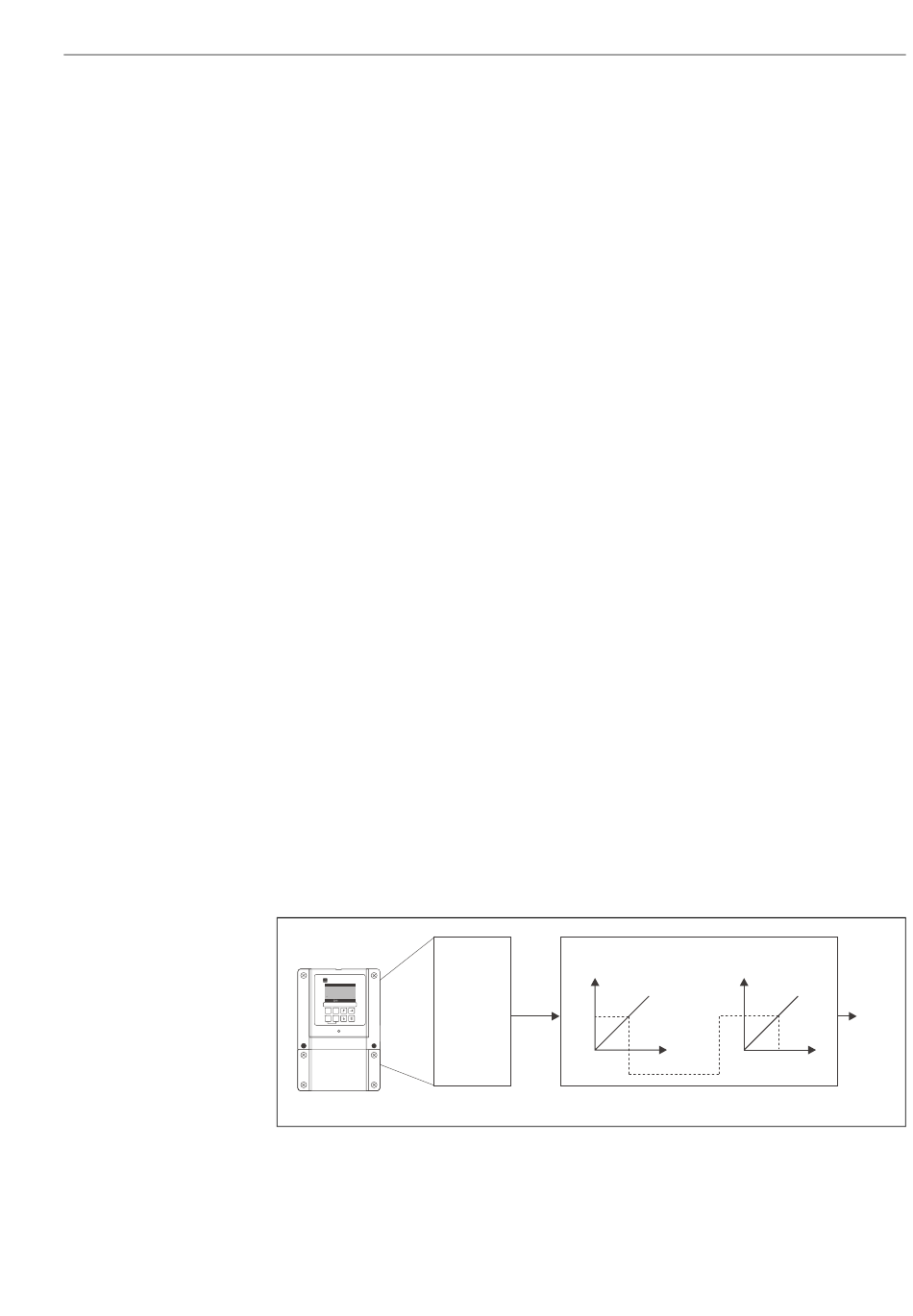

Abb. 12: Skalierung des Eingangswertes beim Analog Input Funktionsblock
Analog Input Funktionsblock
Block
°C
PV_SCALE
150
Tempe-
ratur
25 °C
-50
0
Bedienung
%
OUT_SCALE
100
0
°F
100
-58
302
C07-CPM153xx-02-06-00-de-007.eps
OUT
77 °F
