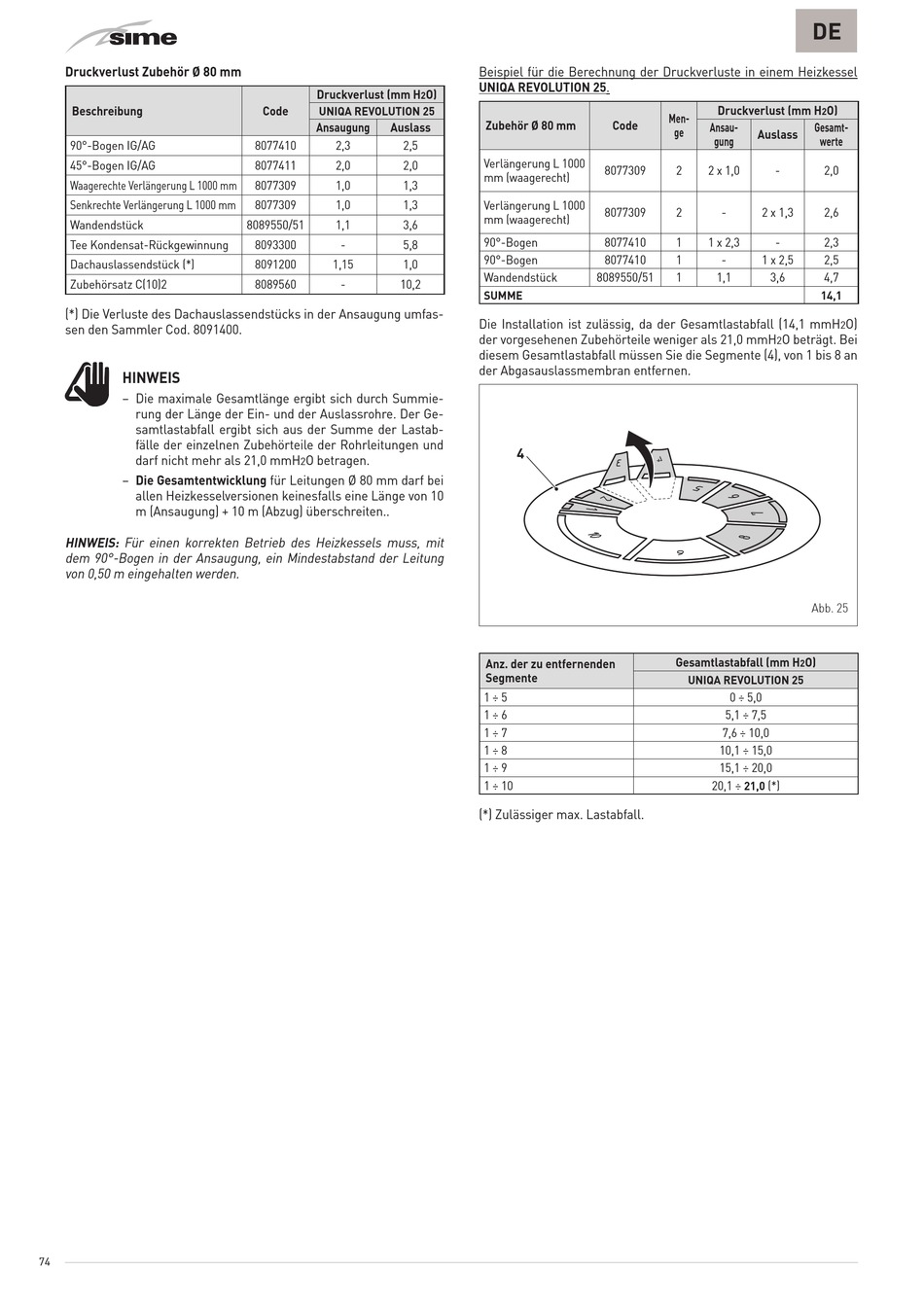

Sime UNIQA REVOLUTION 25 Installations-, Gebrauchs- Und Wartungsanleitung Seite 74

Druckverlust Zubehör Ø 80 mm
Beschreibung
90°-Bogen IG/AG
45°-Bogen IG/AG
Waagerechte Verlängerung L 1000 mm
Senkrechte Verlängerung L 1000 mm
Wandendstück
Tee Kondensat-Rückgewinnung
Dachauslassendstück (*)
Zubehörsatz C(10)2
(*) Die Verluste des Dachauslassendstücks in der Ansaugung umfas-
sen den Sammler Cod. 8091400.
m
HINWEIS
– Die maximale Gesamtlänge ergibt sich durch Summie-
rung der Länge der Ein- und der Auslassrohre. Der Ge-
samtlastabfall ergibt sich aus der Summe der Lastab-
fälle der einzelnen Zubehörteile der Rohrleitungen und
darf nicht mehr als 21,0 mmH
– Die Gesamtentwicklung für Leitungen Ø 80 mm darf bei
allen Heizkesselversionen keinesfalls eine Länge von 10
m (Ansaugung) + 10 m (Abzug) überschreiten..
Für einen korrekten Betrieb des Heizkessels muss, mit
HINWEIS:
dem 90°-Bogen in der Ansaugung, ein Mindestabstand der Leitung
von 0,50 m eingehalten werden.
74
Druckverlust (mm H
2
Code UNIQA REVOLUTION 25
Ansaugung Auslass
8077410 2,3 2,5
8077411 2,0 2,0
8077309 1,0 1,3
8077309 1,0 1,3
8089550/51 1,1 3,6
8093300 - 5,8
8091200 1,15 1,0
8089560 - 10,2
O betragen.
2
Beispiel für die Berechnung der Druckverluste in einem Heizkessel
UNIQA REVOLUTION 25
O)
Zubehör Ø 80 mm
Verlängerung L 1000
mm (waagerecht)
Verlängerung L 1000
mm (waagerecht)
90°-Bogen
90°-Bogen
Wandendstück 8089550/51
SUMME
Die Installation ist zulässig, da der Gesamtlastabfall (14,1 mmH
der vorgesehenen Zubehörteile weniger als 21,0 mmH
diesem Gesamtlastabfall müssen Sie die Segmente (4), von 1 bis 8 an
der Abgasauslassmembran entfernen.
4
Anz. der zu entfernenden
Segmente
1 ÷ 5
1 ÷ 6
1 ÷ 7
1 ÷ 8
1 ÷ 9
1 ÷ 10
(*) Zulässiger max. Lastabfall.
.
Druckverlust (mm H
Men-
Code
Ansau-
ge
Auslass
gung
8077309 2 2 x 1,0 -
8077309 2 - 2 x 1,3
8077410 1 1 x 2,3 -
8077410 1 - 1 x 2,5
1 1,1 3,6
2
Gesamtlastabfall (mm H
UNIQA REVOLUTION 25
0 ÷ 5,0
5,1 ÷ 7,5
7,6 ÷ 10,0
10,1 ÷ 15,0
15,1 ÷ 20,0
20,1 ÷ 21,0 (*)
DE
O)
2
Gesamt-
werte
2,0
2,6
2,3
2,5
4,7
14,1
O)
2
O beträgt. Bei
Abb. 25
O)
2
