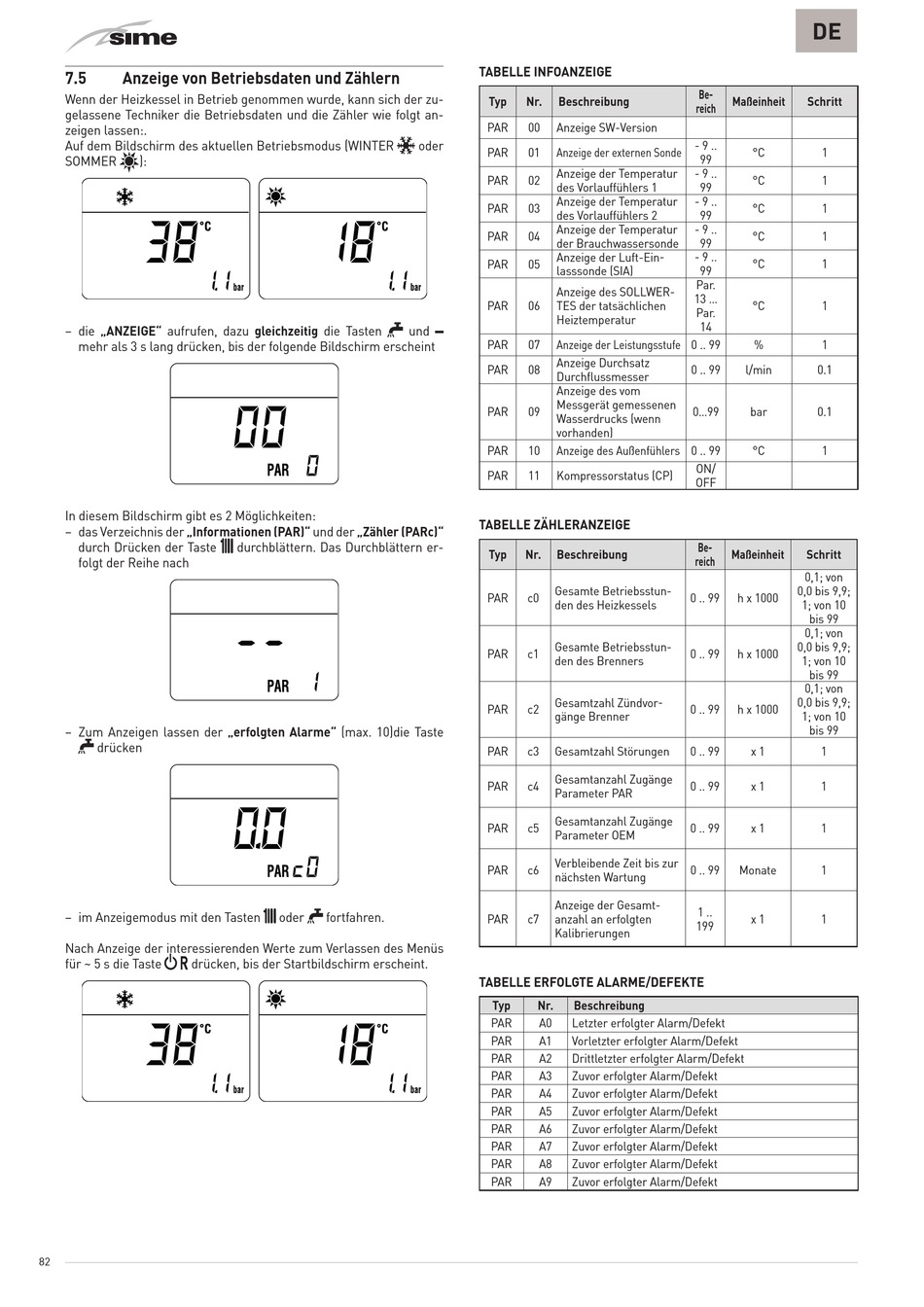

7.5
Anzeige von Betriebsdaten und Zählern
Wenn der Heizkessel in Betrieb genommen wurde, kann sich der zu-
gelassene Techniker die Betriebsdaten und die Zähler wie folgt an-
zeigen lassen:.
Auf dem Bildschirm des aktuellen Betriebsmodus (WINTER
l
SOMMER
):
– die „ANZEIGE" aufrufen, dazu gleichzeitig die Tasten
mehr als 3 s lang drücken, bis der folgende Bildschirm erscheint
In diesem Bildschirm gibt es 2 Möglichkeiten:
– das Verzeichnis der „Informationen (PAR)" und der „Zähler (PARc)"
durch Drücken der Taste
folgt der Reihe nach
– Zum Anzeigen lassen der „erfolgten Alarme" (max. 10)die Taste
r
drücken
– im Anzeigemodus mit den Tasten
Nach Anzeige der interessierenden Werte zum Verlassen des Menüs
für ~ 5 s die Taste
y
drücken, bis der Startbildschirm erscheint.
82
r
t
durchblättern. Das Durchblättern er-
t
oder
r
fortfahren.
TABELLE INFOANZEIGE
Typ
Nr.
Beschreibung
PAR
00
Anzeige SW-Version
n
oder
PAR
01
Anzeige der externen Sonde
Anzeige der Temperatur
PAR
02
des Vorlauffühlers 1
Anzeige der Temperatur
PAR
03
des Vorlauffühlers 2
Anzeige der Temperatur
PAR
04
der Brauchwassersonde
Anzeige der Luft-Ein-
PAR
05
lasssonde (SIA)
Anzeige des SOLLWER-
PAR
06
TES der tatsächlichen
Heiztemperatur
<
und
PAR
07
Anzeige der Leistungsstufe 0 .. 99
Anzeige Durchsatz
PAR
08
Durchflussmesser
Anzeige des vom
Messgerät gemessenen
PAR
09
Wasserdrucks (wenn
vorhanden)
PAR
10
Anzeige des Außenfühlers 0 .. 99
PAR
11
Kompressorstatus (CP)
TABELLE ZÄHLERANZEIGE
Typ
Nr.
Beschreibung
Gesamte Betriebsstun-
PAR
c0
den des Heizkessels
Gesamte Betriebsstun-
PAR
c1
den des Brenners
Gesamtzahl Zündvor-
PAR
c2
gänge Brenner
PAR
c3
Gesamtzahl Störungen
Gesamtanzahl Zugänge
PAR
c4
Parameter PAR
Gesamtanzahl Zugänge
PAR
c5
Parameter OEM
Verbleibende Zeit bis zur
PAR
c6
nächsten Wartung
Anzeige der Gesamt-
PAR
c7
anzahl an erfolgten
Kalibrierungen
TABELLE ERFOLGTE ALARME/DEFEKTE
Typ
Nr.
PAR
A0
Letzter erfolgter Alarm/Defekt
PAR
A1
Vorletzter erfolgter Alarm/Defekt
PAR
A2
Drittletzter erfolgter Alarm/Defekt
PAR
A3
Zuvor erfolgter Alarm/Defekt
PAR
A4
Zuvor erfolgter Alarm/Defekt
PAR
A5
Zuvor erfolgter Alarm/Defekt
PAR
A6
Zuvor erfolgter Alarm/Defekt
PAR
A7
Zuvor erfolgter Alarm/Defekt
PAR
A8
Zuvor erfolgter Alarm/Defekt
PAR
A9
Zuvor erfolgter Alarm/Defekt
Be-
Maßeinheit
reich
- 9 ..
99
- 9 ..
99
- 9 ..
99
- 9 ..
99
- 9 ..
99
Par.
13 ...
Par.
14
0 .. 99
l/min
0...99
ON/
OFF
Be-
Maßeinheit
reich
0 .. 99
h x 1000
0 .. 99
h x 1000
0 .. 99
h x 1000
0 .. 99
0 .. 99
0 .. 99
0 .. 99
Monate
1 ..
199
Beschreibung
DE
Schritt
°C
1
°C
1
°C
1
°C
1
°C
1
°C
1
%
1
0.1
bar
0.1
°C
1
Schritt
0,1; von
0,0 bis 9,9;
1; von 10
bis 99
0,1; von
0,0 bis 9,9;
1; von 10
bis 99
0,1; von
0,0 bis 9,9;
1; von 10
bis 99
x 1
1
x 1
1
x 1
1
1
x 1
1
