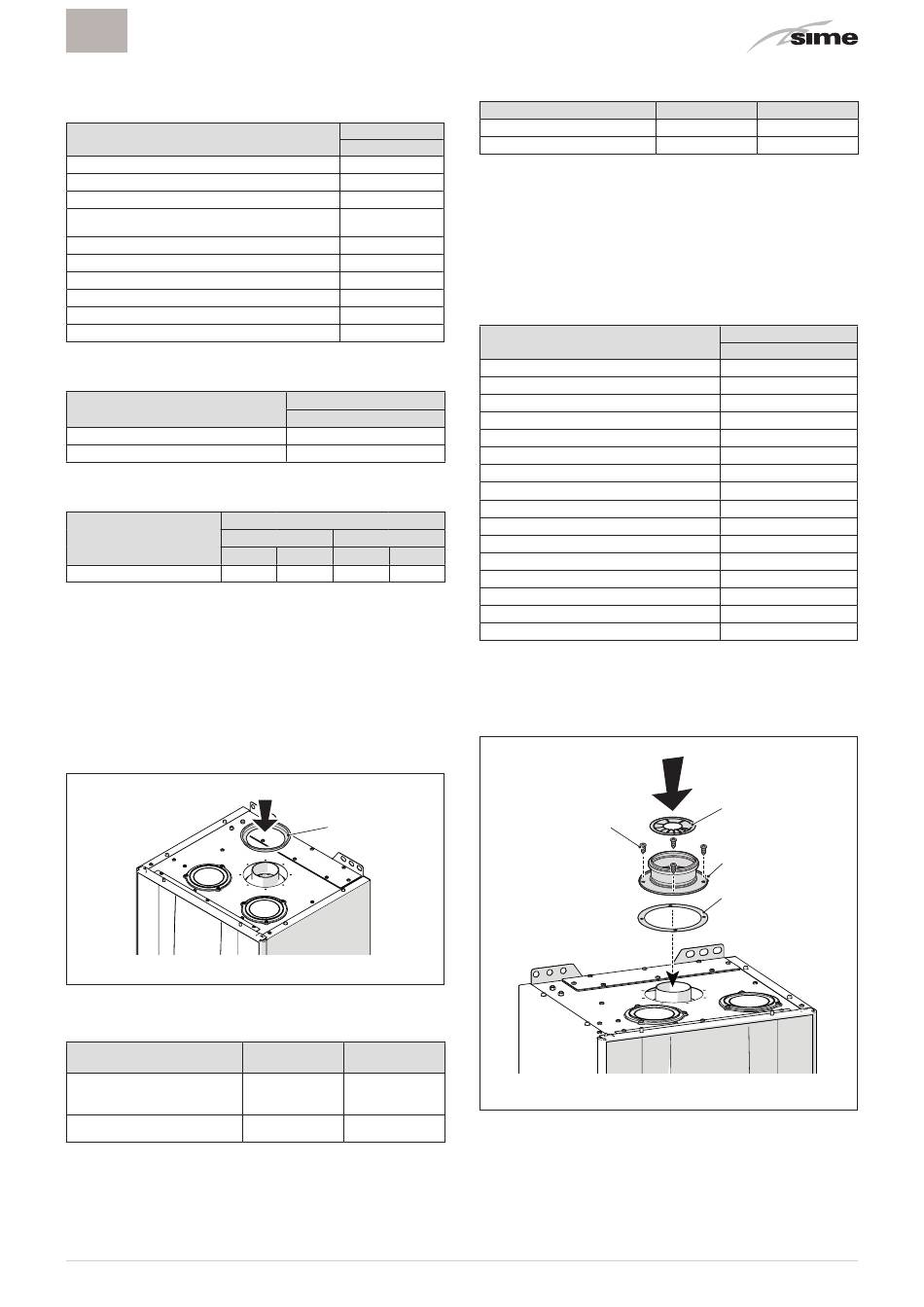

6.11.1
Koaxiallrohre (Ø 60/100mm)
Koaxialzubehör
Beschreibung
Satz Koaxialleiter
Verlängerung L 1000 mm
Verlängerung L 500 mm
Senkrechte Verlängerung L 200 mm mit Entnahme-
stelle für Rauchgasanalyse
Adapter für Ø 80/125 mm
Zusätzlicher 90°-Bogen
Zusätzlicher 45°-Bogen
Ziegel mit Gelenk
Dachauslassendstück L 1284 mm
Senkrechte Kondensat-Rückgewinnung L 200 mm
Druckverluste - Gleichwertige Länge
Modell
90°-Bogen
45°-Bogen
Mindest-/Höchstlängen
Modell
L waagerecht (m)
Min.
UNIQA REVOLUTION 25
m
HINWEIS
(*) Bei senkrechten Rohren (Typ C32) oder bei mehr als 1,3
m langen senkrechten Teilen von Rohren (Typ C42) MUSS
eine senkrechte Kondensat-Rückgewinnung eingesetzt
werden.
Membranen für Koaxialrohre
Die Heizkessel sind fabrikmäßig mit einer Membran (1) mit den fol-
genden Eigenschaften ausgerüstet:
– UNIQA REVOLUTION 25 : Membran Ø 87,5 mm.
Bei einem Auslassrohr vom Typ C12 oder C42 muss die Membran, wie
folgt, entfernt oder beibehalten werden:
Modell
UNIQA REVOLUTION 25
UNIQA REVOLUTION 25
Code
Ø 60/100 mm
8084813
8096103
8096102
8086908
-
8095801
8095900
8091300
8091200
8092803
Leq (laufende Meter)
Ø 60/100 mm
1
0,5
Leitungslänge Ø 60/100
H senkrecht (m)
Max.
Min.
Max.
-
2,5
1,3 (*)
5
1
Abb. 23
Membran
bei Rohr L
JA
< 1 m
(beibehalten)
NEIN
> 1 m
(entfernen)
Bei einem Auslassrohr vom Typ C32 (senkrecht, gerade und ohne Bie-
gungen), wird die max. Rohrlänge wie folgt verändert:
Modell
UNIQA REVOLUTION 25
UNIQA REVOLUTION 25
6.11.2
Separate Rohre (Ø 80 mm)
Wenn der Rauchabzug und der Verbrennungslufteinlass mit sepa-
raten Rohren anstelle von konzentrischen Rohren realisiert wer-
den, kann das Zubehör „BAUSATZ GETRENNTE ROHRE Artikelnr.
8089932", der zusätzlich zum Heizkessel bestellt werden muss,
eingesetzt werden. Weiteres Zubehör, das in der Tabelle ausgewählt
wird, wird daran angeschlossen.
Separates Zubehör
Beschreibung
90°-Bogen AG/IG (6 St.)
90°-Bogen AG/IG (mit Entnahmestelle)
Verlängerung L. 1000 mm (6 St.)
Verlängerung L. 500 mm (6 St.)
Verlängerung L 135 mm (mit Entnahmestelle)
Wandansaugendstück
Wandablassendstück
Schwengel ausrüstung
Satz innere und äußere Gewinderinge
Ansaugendstück
45°-Bogen AG/IG (6 St.)
Kondensat-Rückgewinnung L 135 mm
Sammler
Ziegel mit Gelenk
Dachauslassendstück L 1390 mm
Tee Kondensat-Rückgewinnung
Rauchabzug
Der Rauchabzug wird durch Anbringen der Bausatzkomponenten an
den Kesselanschluss erstellt; die Schwammdichtung Ø125/95 (1), der
Hals (2) und die Schrauben (3) mit denen alles befestigt wird.
3
Nachdem Sie die nummerierten Segmente nach oben geklappt ha-
ben, muss die Membran (4) abhängig vom Rohrlastabfall der zu ver-
legenden Rohrleitungen (Gesamtlänge Ein-/Auslass) zwischen dem
Hals (2) und dem ersten Teil des Auslassrohres positioniert werden.
Membran
L max (m)
JA
2,5
NEIN
5
Code
Durchmesser Ø 80 (mm)
8077410
8077407
8077309
8077308
8077304
8089550
8089551
8089560
8091500
8089500
8077411
8092800
8091400
8091300
8091201
8093300
4
2
1
Abb. 24
73
