DE
8.4

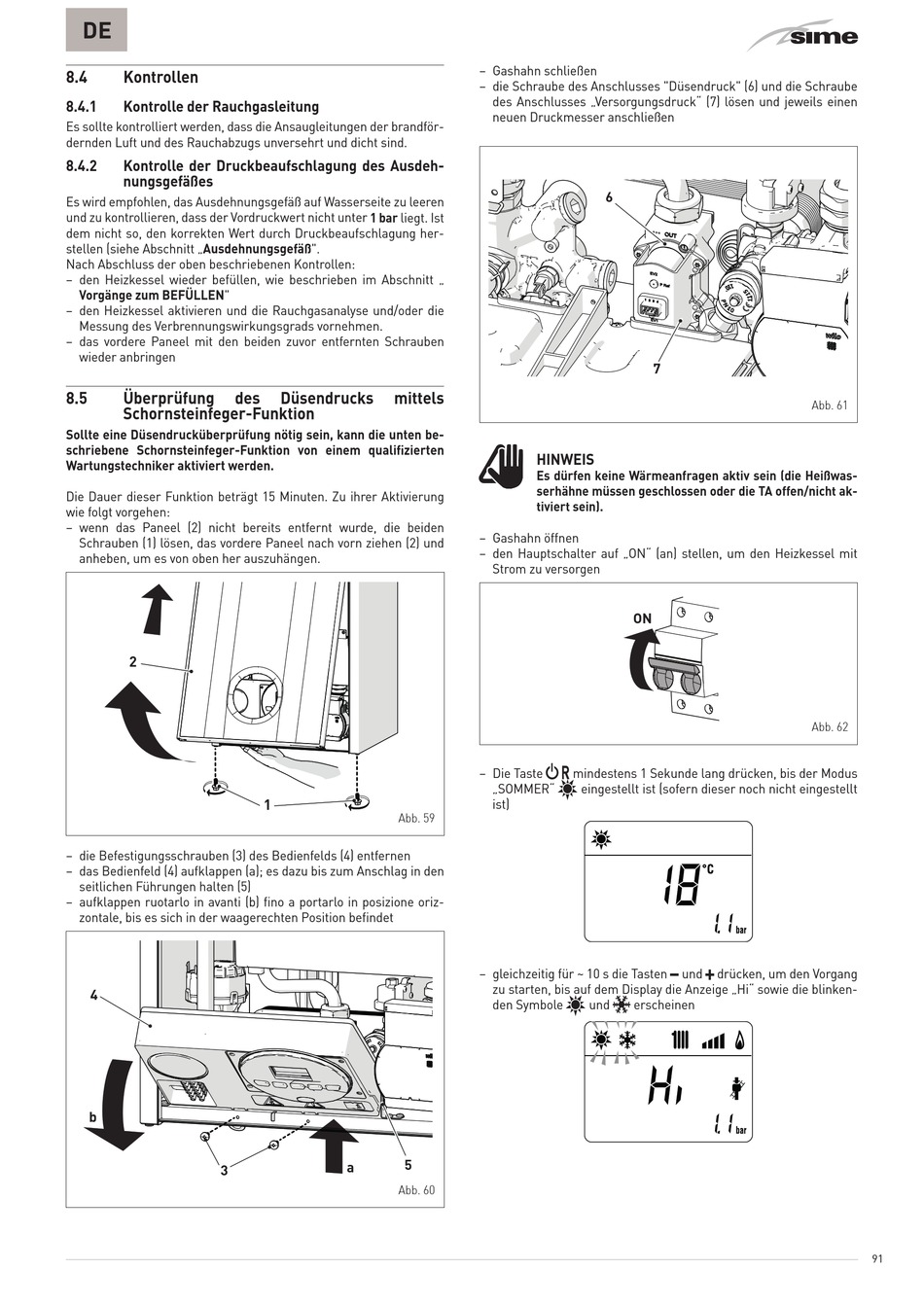

Kontrollen

8.4.1

Kontrolle der Rauchgasleitung

Es sollte kontrolliert werden, dass die Ansaugleitungen der brandför-
dernden Luft und des Rauchabzugs unversehrt und dicht sind.
8.4.2 Kontrolle der Druckbeaufschlagung des Ausdeh-
nungsgefäßes
Es wird empfohlen, das Ausdehnungsgefäß auf Wasserseite zu leeren
und zu kontrollieren, dass der Vordruckwert nicht unter 1 bar liegt. Ist
dem nicht so, den korrekten Wert durch Druckbeaufschlagung her-
stellen (siehe Abschnitt „Ausdehnungsgefäß".
Nach Abschluss der oben beschriebenen Kontrollen:
– den Heizkessel wieder befüllen, wie beschrieben im Abschnitt „
Vorgänge zum BEFÜLLEN"
– den Heizkessel aktivieren und die Rauchgasanalyse und/oder die
Messung des Verbrennungswirkungsgrads vornehmen.
– das vordere Paneel mit den beiden zuvor entfernten Schrauben
wieder anbringen
8.5 Überprüfung des

Schornsteinfeger-Funktion

Sollte eine Düsendrucküberprüfung nötig sein, kann die unten be-
schriebene Schornsteinfeger-Funktion von einem qualifizierten
Wartungstechniker aktiviert werden.
Die Dauer dieser Funktion beträgt 15 Minuten. Zu ihrer Aktivierung
wie folgt vorgehen:
– wenn das Paneel (2) nicht bereits entfernt wurde, die beiden
Schrauben (1) lösen, das vordere Paneel nach vorn ziehen (2) und
anheben, um es von oben her auszuhängen.
2
– die Befestigungsschrauben (3) des Bedienfelds (4) entfernen
– das Bedienfeld (4) aufklappen (a); es dazu bis zum Anschlag in den
seitlichen Führungen halten (5)
– aufklappen ruotarlo in avanti (b) fino a portarlo in posizione oriz-
zontale, bis es sich in der waagerechten Position befindet
4
b
3
Düsendrucks mittels
1
Abb. 59
5
a
Abb. 60
– Gashahn schließen
– die Schraube des Anschlusses "Düsendruck" (6) und die Schraube
des Anschlusses „Versorgungsdruck" (7) lösen und jeweils einen
neuen Druckmesser anschließen
6
7
m
HINWEIS
Es dürfen keine Wärmeanfragen aktiv sein (die Heißwas-
serhähne müssen geschlossen oder die TA offen/nicht ak-
tiviert sein).
– Gashahn öffnen
– den Hauptschalter auf „ON" (an) stellen, um den Heizkessel mit
Strom zu versorgen
ON
– Die Taste y mindestens 1 Sekunde lang drücken, bis der Modus
„SOMMER" l eingestellt ist (sofern dieser noch nicht eingestellt
ist)
– gleichzeitig für ~ 10 s die Tasten
zu starten, bis auf dem Display die Anzeige „Hi" sowie die blinken-
den Symbole l und n erscheinen
Abb. 61
Abb. 62
< und > drücken, um den Vorgang
91
