DE
5.12

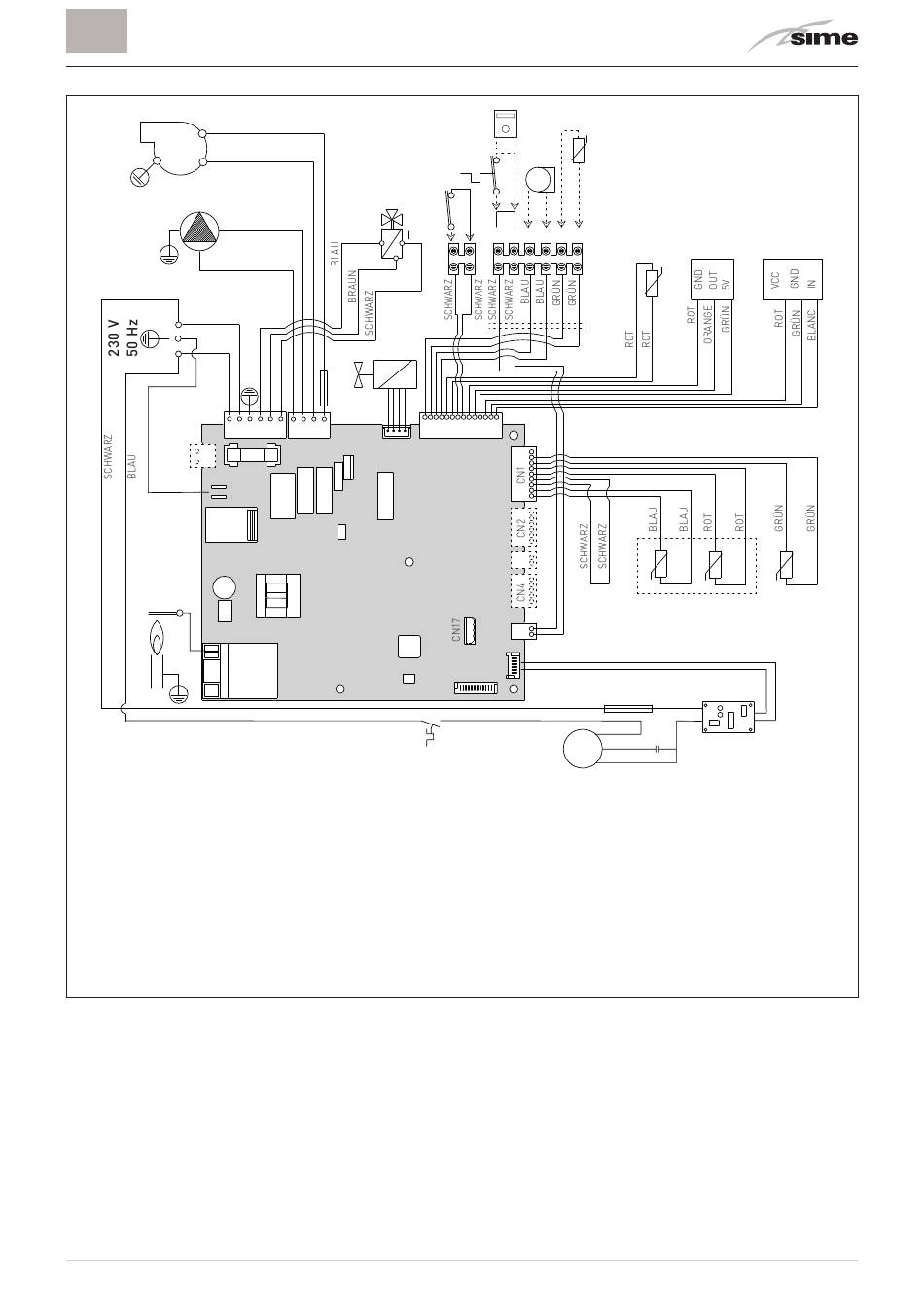

Schaltplan

BRAUN
V
BLAU
BRAUN
PI
BLAU
BRAUN
L
N
BLAU
CN12
CN11
EAR
TRA
L Leitung
N Neutralleiter
F1 Sicherung (3.15AT - 250V)
F2 Sicherung (4AR)
Sicherung (2AT)
F3
Zündtransformator
TRA
Anlagenpumpe
PI
Gebläse
V
Zünd-/Messelektrode
EAR
Zum Anschließen des „TA" oder, alternativ dazu, des „CR" die Überbrückung zwischen den Klemmen 5 und 6 ent-
fernen.
m
HINWEIS
Folgendes ist Pflicht:
– Die Verwendung eines omnipolaren FI/LS-Schalters,
Leitungstrennschalter, konform mit den EN-Normen
und die volständige Trennung unter den Bedingungen
der Überspannungskategorie III ermöglicht (d.h. mit
mindestens 3 mm Abstand zwischen den geöfneten Kon-
.
takten)
– Die Verbindung L (Phase) - N (Nullleiter) berücksichti-
gen.
– Das Versorgungskabel nur mit einem bestellten Ersatz-
kabel austauschen und von qualifiziertem Fachpersonal
anschließen lassen.
VD
2
3
EV
F3
CN13
CN14
F1
EV Gasmagnetventil
SS Brauchwassersonde
SM1-2 doppelte Sonde (Zufuhr/thermi-
sche Sicherheit)
Durchflussmesser
FLM
Abzweigventil
VD
Druckmessgerät
TPA
Raumthermostat
TA
CR
SE SIA
TA
PA
6 5 4 3 2 1
CN15
CN3
CN5
CN6
SCHWARZ
C
CP S
R
PA
SE
SR
SIA
APS
EXP
CP
CR
m
HINWEIS
Folgendes ist Pflicht:
– Das Erdungskabel an eine zweckdienliche Erdungsan-
lage anschließen. Der Hersteller haftet nicht für even-
tuelle Schäden aufgrund des Fehlens der Erdung des
Gerätes und der Nichtbeachtung der Angaben in den
Schaltplänen
d
VERBOT
Für die Erdung des Gerätes die Wasserleitungen zu nutzen.
SS TPA FLM
SM1 SM2
EXP
F2
1
3
GRAU
SCHWARZ
Hochdruckregler
Externe Sonde
Rücklauffühler
Luft-Einlasssonde
Druckschalter Luft
Erweiterungsplatine
Kompressor
Fernsteuerung (alternativ zu TA)
.
SR
Abb. 14
