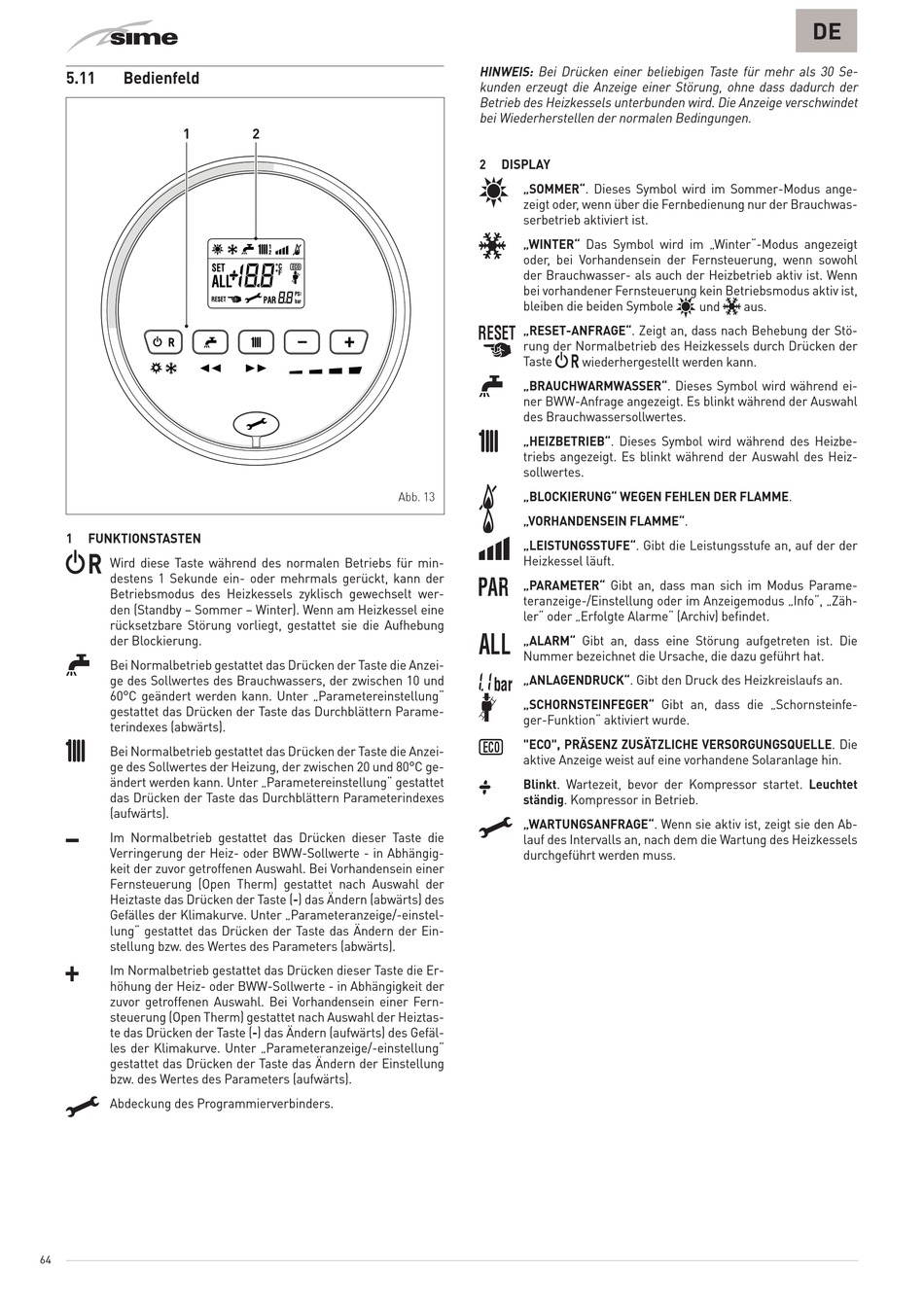

Bedienfeld

1
FUNKTIONSTASTEN
1
y
Wird diese Taste während des normalen Betriebs für min-
destens 1 Sekunde ein- oder mehrmals gerückt, kann der
Betriebsmodus des Heizkessels zyklisch gewechselt wer-
den (Standby – Sommer – Winter). Wenn am Heizkessel eine
rücksetzbare Störung vorliegt, gestattet sie die Aufhebung
der Blockierung.
r
Bei Normalbetrieb gestattet das Drücken der Taste die Anzei-
ge des Sollwertes des Brauchwassers, der zwischen 10 und
60°C geändert werden kann. Unter „Parametereinstellung"
gestattet das Drücken der Taste das Durchblättern Parame-
terindexes (abwärts).
t
Bei Normalbetrieb gestattet das Drücken der Taste die Anzei-
ge des Sollwertes der Heizung, der zwischen 20 und 80°C ge-
ändert werden kann. Unter „Parametereinstellung" gestattet
das Drücken der Taste das Durchblättern Parameterindexes
(aufwärts).
<
Im Normalbetrieb gestattet das Drücken dieser Taste die
Verringerung der Heiz- oder BWW-Sollwerte - in Abhängig-
keit der zuvor getroffenen Auswahl. Bei Vorhandensein einer
Fernsteuerung (Open Therm) gestattet nach Auswahl der
Heiztaste das Drücken der Taste ( - ) das Ändern (abwärts) des
Gefälles der Klimakurve. Unter „Parameteranzeige/-einstel-
lung" gestattet das Drücken der Taste das Ändern der Ein-
stellung bzw. des Wertes des Parameters (abwärts).
>
Im Normalbetrieb gestattet das Drücken dieser Taste die Er-
höhung der Heiz- oder BWW-Sollwerte - in Abhängigkeit der
zuvor getroffenen Auswahl. Bei Vorhandensein einer Fern-
steuerung (Open Therm) gestattet nach Auswahl der Heiztas-
te das Drücken der Taste ( - ) das Ändern (aufwärts) des Gefäl-
les der Klimakurve. Unter „Parameteranzeige/-einstellung"
gestattet das Drücken der Taste das Ändern der Einstellung
bzw. des Wertes des Parameters (aufwärts).
c
Abdeckung des Programmierverbinders.
64
2
Abb. 13
Bei Drücken einer beliebigen Taste für mehr als 30 Se-
HINWEIS:
kunden erzeugt die Anzeige einer Störung, ohne dass dadurch der
Betrieb des Heizkessels unterbunden wird. Die Anzeige verschwindet
bei Wiederherstellen der normalen Bedingungen.
DISPLAY
2
l
. Dieses Symbol wird im Sommer-Modus ange-
„SOMMER"
zeigt oder, wenn über die Fernbedienung nur der Brauchwas-
serbetrieb aktiviert ist.
n
Das Symbol wird im „Winter"-Modus angezeigt
„WINTER"
oder, bei Vorhandensein der Fernsteuerung, wenn sowohl
der Brauchwasser- als auch der Heizbetrieb aktiv ist. Wenn
bei vorhandener Fernsteuerung kein Betriebsmodus aktiv ist,
bleiben die beiden Symbole
d
. Zeigt an, dass nach Behebung der Stö-
„RESET-ANFRAGE"
rung der Normalbetrieb des Heizkessels durch Drücken der
Taste y wiederhergestellt werden kann.
r
„BRAUCHWARMWASSER"
ner BWW-Anfrage angezeigt. Es blinkt während der Auswahl
des Brauchwassersollwertes.
t
. Dieses Symbol wird während des Heizbe-
„HEIZBETRIEB"
triebs angezeigt. Es blinkt während der Auswahl des Heiz-
sollwertes.
f
„BLOCKIERUNG" WEGEN FEHLEN DER FLAMME
F
„VORHANDENSEIN FLAMME"
v
. Gibt die Leistungsstufe an, auf der der
„LEISTUNGSSTUFE"
Heizkessel läuft.
p
„PARAMETER" Gibt an, dass man sich im Modus Parame-
teranzeige-/Einstellung oder im Anzeigemodus „Info", „Zäh-
ler" oder „Erfolgte Alarme" (Archiv) befindet.
A
„ALARM" Gibt an, dass eine Störung aufgetreten ist. Die
Nummer bezeichnet die Ursache, die dazu geführt hat.
a
„ANLAGENDRUCK" . Gibt den Druck des Heizkreislaufs an.
z
„SCHORNSTEINFEGER"
ger-Funktion" aktiviert wurde.
E
"ECO", PRÄSENZ ZUSÄTZLICHE VERSORGUNGSQUELLE
aktive Anzeige weist auf eine vorhandene Solaranlage hin.
B
Blinkt . Wartezeit, bevor der Kompressor startet. Leuchtet
ständig . Kompressor in Betrieb.
c
„WARTUNGSANFRAGE"
lauf des Intervalls an, nach dem die Wartung des Heizkessels
durchgeführt werden muss.
DE
l und n aus.
. Dieses Symbol wird während ei-
.
.
Gibt an, dass die „Schornsteinfe-
. Wenn sie aktiv ist, zeigt sie den Ab-
. Die
