HP Designjet 4020ps Montageanleitung Seite 13

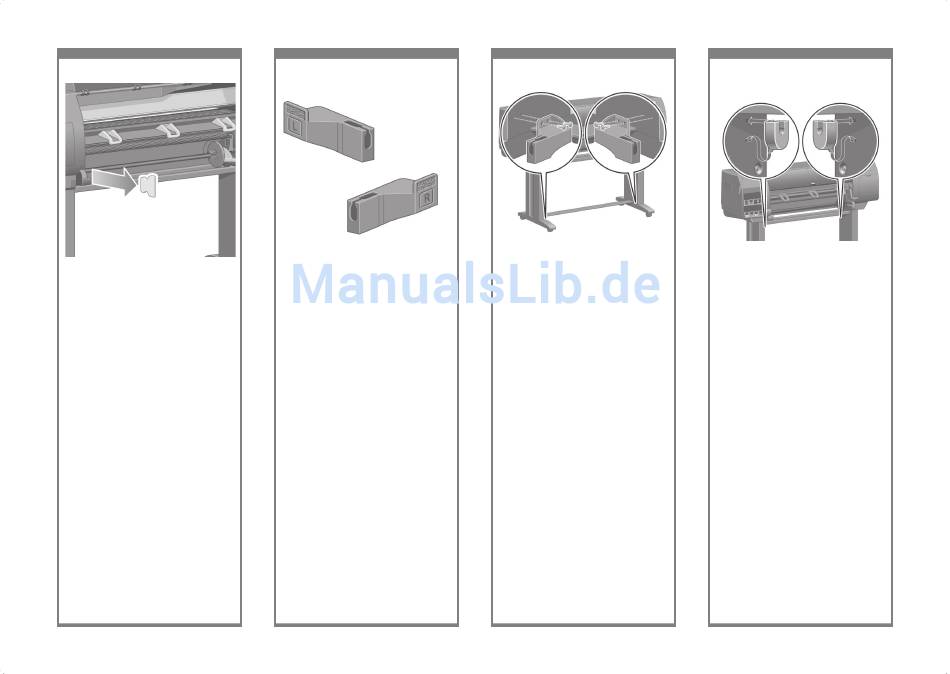

45
Remove the spindle lock foam piece.
Then replace the spindle.
Retirez l'élément en mousse du verrou de la
bobine. Remettez ensuite la bobine en place.
Entfernen Sie das Styroporelement, mit dem
die Spindel während des Transport gesichert
ist. Setzen Sie die Spindel danach wieder ein.
Rimuovere il pezzo di polistirolo del blocco
del mandrino. Quindi, sostituire il mandrino.
46
Remove the two brackets from the box that
contains the stand and the bin.
Note: The brackets are marked L and R.
Retirez les deux attaches du carton contenant
le support et le bac.
Remarque : Les attaches sont marquées
d'un L et d'un R.
Nehmen Sie die beiden Halterungen aus dem
Karton mit dem Standfuß und der Ablage.
Hinweis: Die Halterungen sind mit L und R
beschriftet.
Rimuovere le due staffe dalla scatola contenente
il piedistallo e il vassoio.
Nota: le staffe sono contrassegnate con le
lettere L e R.
47
Use four screws to attach the brackets to the
lower part of the printer legs. (Each bracket
requires two screws.)
Fixez les attaches à la partie inférieure des
montants de l'imprimante à l'aide de quatre
vis. (Chaque attache nécessite deux vis.)
Befestigen Sie die Halterungen mit vier
Schrauben unten an den Standbeinen des
Druckers. (Für jede Halterung werden zwei
Schrauben benötigt.)
Con quattro viti, collegare le staffe alla parte
inferiore dei piedi stabilizzatori della stampante
(ogni staffa richiede due viti).
48
Attach the two plastic brackets to the top part of
the printer legs. Insert the tab at the bottom of the
bracket into the leg, and then 'click' the top of the
bracket into place.
Fixez les attaches en plastique à la partie
supérieure des montants de l'imprimante. Insérez
la patte au bas de l'attache dans le montant,
puis enclenchez le haut de l'attache en position.
Befestigen Sie die beiden Kunststoffhalterungen
oben an den Standbeinen des Druckers. Setzen
Sie die Lasche an der Unterseite der Halterung in
die Aussparung am Standbein ein, und drücken
Sie die Halterung dann oben zum Standbein,
bis sie hörbar einrastet.
Collegare le due staffe in plastica alla parte
superiore dei piedi stabilizzatori della stampante
Inserire la linguetta situata nella parte inferiore
della staffa nel piede stabilizzatore e far scattare
la parte superiore della staffa in posizione.
