Seite 2 Rechtliche Hinweise Die in diesem Dokument enthaltenen Angaben können ohne Vorankündigung geändert werden. Hewlett-Packard gibt keinerlei Gewährleistung bezüglich dieses Materials, einschließlich, jedoch nicht beschränkt auf die stillschweigenden Garantien der handelsüblichen Qualität oder Eignung für einen bestimmten Zweck. Hewlett-Packard haftet nicht für etwaige hier enthaltene Fehler bzw. für Neben- oder Folgeschäden, die in Verbindung mit der Bereitstellung oder Verwendung dieses Materials entstehen können.
Seite 3: Inhaltsverzeichnis
Inhalt Einführung......................7 Verwenden dieses Handbuchs................7 Die wichtigsten Merkmale des Druckers..............8 Die Hauptkomponenten des Druckers..............9 Bedienfeld......................10 Druckersoftware....................12 Zusammenbauen des Druckers................13 Erste Schritte......................13 Auspacken des Druckers?..................14 Zusammenbauen des Standfußes................16 Anbringen des Standfußes am Drucker..............21 Abnehmen des Verpackungsmaterials vom Drucker..........25 Zusammenbauen des Papierfachs...............29 Erstes Einschalten des Druckers................33 Einsetzen der Tintenpatronen................35 Herausnehmen der Druckköpfe für die Einrichtung..........38...
Seite 4 Entnehmen einer Papierrolle aus dem Drucker............89 Einlegen eines Einzelblatts...................90 Entnehmen eines Einzelblatts................94 Auswählen der unterstützten Papiersorten............94 Anzeigen von Papierinformationen...............96 Herunterladen von Medienprofilen................97 Verwenden von nicht von HP hergestelltem Papier..........97 Abbrechen der Trocknungszeit................97 Ändern der Trocknungszeit...................98 Handhaben des Tintensystems.................99 Entnehmen einer Tintenpatrone................99 Einsetzen einer Tintenpatrone................104 Herausnehmen eines Druckkopfs...............106...
Seite 5 Inhalt Genaue Farben in Adobe Photoshop CS (HP-GL/2- und RTL-Treiber)....142 Genaue Farben in Adobe Photoshop CS (PostScript-Treiber)......147 Genaue Farben in Adobe InDesign CS..............151 Genaue Farben in QuarkXPress 6..............156 Genaue Farben in Autodesk AutoCAD 2002............159 Genaue Farben in Microsoft Office 2003............159 Genaue Farben in ESRI ArcGIS 9..............159...
Seite 6 Die Seite wird unvollständig bedruckt..............207 Das Druckbild wird abgeschnitten..............208 Das Druckbild ist kleiner als der Druckbereich...........208 Das Druckbild wird unerwartet gedreht...............209 Das Druckbild ist ein Spiegelbild des Originals...........209 Das Druckbild ist verzerrt oder nicht erkennbar..........209 Zwei Druckbilder werden auf demselben Blatt übereinander gedruckt....210 Die Stifteinstellungen scheinen nicht wirksam zu sein........210 15 Probleme mit dem Tintensystem..............211 Tintenpatrone kann nicht eingesetzt werden............211...
Seite 7 Bestellen von Papier...................255 Bestellen von Zubehör..................258 24 Nähere Informationen zum Erhalten von Hilfe..........259 HP Instant Support.....................259 HP Kundenunterstützung..................259 HP Designjet Online...................260 Andere Informationensquellen................261 25 Rechtliche Hinweise..................263 Weltweite eingeschränkte Gewährleistung – HP Designjet 4000.......263 Hewlett-Packard Softwarelizenzvereinbarung............267 Open Source-Bestätigungen................268 Zulassungsinformationen..................269 KONFORMITÄTSERKLÄRUNG.................272 Index.........................275...
Seite 9: Einführung
Nähere Informationen Hier finden Sie Referenzinformationen einschließlich Druckerspezfikationen und Teilenummern für Papier, Tinte und Zubehör (nur Benutzerhandbuch). Rechtliche Hinweise Dieses Kapitel enthält die eingeschränkte Gewährleistungserklärung von HP, die Softwarelizenzvereinbarung, Open Source-Bestätigungen, Zulassungsinformationen und die Konformitätserklärung. Index Über den alphabetischen Index können Sie rasch auf die gewünschten Themen...

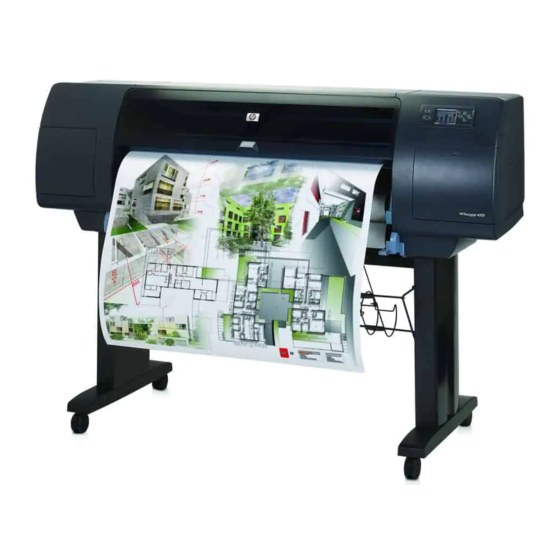

Seite 10: Die Wichtigsten Merkmale Des Druckers
Breite von bis zu 1,06 m ausgelegt. Einige der wichtigsten Merkmale des Druckers sind nachfolgend aufgeführt: ● Druckgeschwindigkeit von bis zu 1,5 m²/min auf Papier des Typs HP InkJet, universal, lichtdurchlässig mit der Druckqualitätsoption Schnell und der Option Optimieren für Linienzeichnung/Text ●...
Seite 11: Die Hauptkomponenten Des Druckers
Die Hauptkomponenten des Druckers Die folgende Vorder- und Rückansicht zeigt die Hauptkomponenten des Druckers. Vorderansicht Tintenpatronen Anpressplatte Druckkopfwagen Druckköpfe Druckkopfreiniger Bedienfeld Spindel Blauer abnehmbarer Papieranschlag Papierfach 10. Tintenpatroneneinschub 11. Spindelhebel 12. Papierladehebel...
Seite 12: Rückansicht
Kapitel 1 Rückansicht Halter für Kurzübersicht Netzanschluss und Netzschalter Anschlüsse für Kommunikationskabel und optionales Zubehör Bedienfeld Das Bedienfeld befindet sich vorne rechts am Drucker. Es erfüllt folgende wichtige Aufgaben: ● Durchführen bestimmter Operationen (z. B. Laden und Entladen von Papier) ●...
Seite 13 Das Bedienfeld verfügt über folgende Elemente: Ein Anzeigebereich für Informationen, Symbole und Menüs. Die Netztaste zum Ein- und Ausschalten des Druckers. Wenn sich der Drucker im Ruhemodus befindet, wird er durch diese Taste aktiviert. Die Kontrollleuchte für den Netzstatus des Druckers. Sie kann den Status "Aus" (Drucker ausgeschaltet), "Bernsteinfarben"...
Seite 14: Druckersoftware
Integrierter Webserver zum Senden und Verwalten von Druckaufträgen sowie Überprüfen des Tintenstandes und Druckerstatus von einem beliebigen Computer aus über einen Webbrowser ● HP-GL/2- und RTL-Treiber für Windows ● PostScript-Treiber für Windows ● PostScript-Treiber für Mac OS 9 und Mac OS X ●...
Seite 15: Zusammenbauen Des Druckers
Zusammenbauen des Druckers ● “Erste Schritte” auf Seite 13 ● “Auspacken des Druckers?” auf Seite 14 ● “Zusammenbauen des Standfußes” auf Seite 16 ● “Anbringen des Standfußes am Drucker” auf Seite 21 ● “Abnehmen des Verpackungsmaterials vom Drucker” auf Seite 25 ●...
Seite 16: Auspacken Des Druckers
Kapitel 2 Auspacken des Druckers? Überlegen Sie sich vor dem Auspacken, wo Sie den zusammengebauten Drucker aufstellen möchten. Vor und hinter dem Drucker muss freier Raum vorhanden sein. Die empfohlenen Freiräume werden in der folgenden Abbildung gezeigt. Wenn Sie einen geeigneten Standort gefunden haben, können Sie mit dem Auspacken beginnen.
Seite 17 Nehmen Sie die Zubehörverpackungen von der Oberseite des Druckerbehälters herunter. Nehmen Sie die acht Plastikgriffe von der Vorderseite und Hinterseite des Behälters ab. Nehmen Sie das Oberteil des Hauptdruckerbehälters ab.
Seite 18: Zusammenbauen Des Standfußes
Kapitel 2 Entfernen Sie die beiden Verpackungsstücke. Zusammenbauen des Standfußes Warnung Wenn Sie den Standfuß auspacken, sehen Sie, dass sich um die zwei Räder rutschfestes Material befindet. Sie dürfen dieses Material noch nicht entfernen. Nehmen Sie den ersten Einsatz aus der Verpackung heraus. Nehmen Sie aus dem ersten Einsatz die beiden mit L und R gekennzeichneten Kästchen heraus, und legen Sie sie wie gezeigt auf den Boden.
Seite 19 Legen Sie die Querverstrebung auf die Kästchen (L und R). Sie müssen nun die linke und die rechte Seite der Querverstrebung ermitteln. (1) links, (2) rechts, (3) eine Öffnung, (4) zwei Öffnungen Sie benötigen jetzt die mitgelieferte Tüte mit den Schrauben und dem Schraubenzieher.
Seite 20 Kapitel 2 Nehmen Sie die beiden Blenden vom linken Standbein ab. Setzen Sie das linke Standbein auf die linke Seite der Querverstrebung auf. Es kann nur auf dieser Seite angebracht werden. Befestigen Sie das linke Standbein an der Innenseite mit den vier Schrauben an der Querverstrebung.
Seite 21 Befestigen Sie das linke Standbein an der Außenseite mit den zwei Schrauben an der Querverstrebung. 10. Setzen Sie das rechte Standbein auf die rechte Seite der Querverstrebung auf. Es kann nur auf dieser Seite angebracht werden. 11. Befestigen Sie das rechte Standbein an der Innenseite mit den vier Schrauben an der Querverstrebung.
Seite 22 Kapitel 2 12. Befestigen Sie das rechte Standbein an der Außenseite mit den zwei Schrauben an der Querverstrebung. 13. Positionieren Sie einen Fuß auf dem linken Standbein. Dies wird durch die Haltestifte erleichtert. Hinweis Entfernen Sie nicht das rutschfeste Material vom Rad. 14.
Seite 23: Anbringen Des Standfußes Am Drucker
15. Positionieren Sie einen Fuß auf dem rechten Standbein. Dies wird durch die Haltestifte erleichtert. Hinweis Entfernen Sie nicht das rutschfeste Material vom Rad. 16. Befestigen Sie den rechten Fuß mit den vier Schrauben. Anbringen des Standfußes am Drucker Sie müssen nun die linke und die rechte Seite des Druckers ermitteln. Diese Informationen befinden sich auf dem Styropor auf beiden Seiten des Druckers.
Seite 24 Kapitel 2 Öffnen Sie die Schutzhülle des Druckers. Achten Sie darauf, dass an der Rückseite des Druckers ein Freiraum von 3 m vorhanden ist. Entfernen Sie die beiden Beutel mit Trockenmittel. Richten Sie in diesem Schritt die Haltestifte im Standfuß mit den Öffnungen in der Mitte der Halterungen des Druckergehäuses aus.
Seite 25 Befestigen Sie die rechte Seite der Standfußeinheit mit einer Schraube am Drucker. Ziehen Sie die Schraube fest an. Befestigen Sie die linke Seite der Standfußeinheit mit zwei Schrauben am Drucker. Ziehen Sie die Schrauben fest an. Legen Sie die Ersatz- und Verbrauchsmaterialverpackungen hinten am Drucker an.
Seite 26 Kapitel 2 Kippen Sie den Drucker mit vier Personen auf die zuvor hingelegten Verpackungen. Kippen Sie den Drucker, bis seine Rückseite auf den Ersatz- und Verbrauchsmaterialverpackungen aufliegt und die Räder mit dem rutschfesten Material den Boden berühren. Entfernen Sie die Palette, bevor Sie den Drucker aufrecht hinstellen.
Seite 27: Abnehmen Des Verpackungsmaterials Vom Drucker
Fassen Sie mit vier Personen hinten am Drucker an, und richten Sie ihn vorsichtig auf. Das rutschfeste Material verhindert, dass der Drucker nach vorne rutscht. Abnehmen des Verpackungsmaterials vom Drucker Entfernen Sie die beiden Styroporendstücke und die Plastikhülle des Druckers.
Seite 28 Kapitel 2 Setzen Sie die linke Standbeinblende vorne am linken Standbein an (1), und drücken Sie hinten auf die Blende (2), bis sie einrastet. Setzen Sie die Standbeinblende vorne am rechte Standbein an (1), und drücken Sie hinten auf die Blende (2), bis sie einrastet. Entfernen Sie das rutschfeste Material von den beiden hinteren Rädern der Standfußeinheit.
Seite 29 Entfernen Sie das Klebeband 1 bis 8. Öffnen Sie das Druckerfenster, und nehmen Sie die zwei Fenstereinsätze 9 und 10 heraus. Ziehen Sie die Schutzfolie vom Druckerfenster und von der Bedienfeldanzeige ab. Entfernen Sie die Spindelsperre.
Seite 30 Kapitel 2 Öffnen Sie die Druckkopfreinigerklappe, und nehmen Sie den Wagenschutz heraus. Schließen Sie danach die Druckkopfreinigerklappe wieder. Drücken Sie den Spindelhebel nach unten, damit das rechte Ende der Spindel freigegeben wird. Nehmen Sie die Spindel zuerst an diesem Ende und dann am linken Ende heraus.
Seite 31: Zusammenbauen Des Papierfachs
Zusammenbauen des Papierfachs Suchen Sie nach den Fachkomponenten. Bringen Sie eine Schraube an der Innenseite des linken Standbeins an. Ziehen Sie die Schraube nicht vollständig an.
Seite 32 Kapitel 2 Bringen Sie eine Schraube an der Innenseite des rechten Standbeins an. Ziehen Sie die Schraube nicht vollständig an. Heben Sie das Stützgerüst des Fachs vor dem Drucker an seine Position. Hängen Sie die oberen Träger des Fachs in die zuvor angebrachten Schrauben ein.
Seite 33 Befestigen Sie die unteren Träger des Fachs mit je einer Schraube an den beiden Beinen des Standfußes. Ziehen Sie jetzt die beiden oberen Schrauben fest an. 10. Stecken Sie alle sechs Halterungen auf das Stützgerüst des Fachs. Suchen Sie nach den Halterungen mit rückseitigen Verlängerungen an den Positionen 2, 4 und 6.
Seite 34 Kapitel 2 11. Befestigen Sie die sechs Halterungen mit jeweils zwei Klemmen. 12. Bringen Sie die drei abnehmbaren Auffangvorrichtungen wie gezeigt an den drei Halterungen an. 13. Drücken Sie die Vorrichtung zusammen, und setzen Sie sie in die Halterung ein. 14.
Seite 35: Erstes Einschalten Des Druckers
15. Schwenken Sie die drei abnehmbaren Auffangvorrichtungen in ihre Parkposition. Sie werden nur verwendet, wenn Sie Blätter mit einer Länge von weniger als 90 cm (bis zu A1) bedrucken. Erstes Einschalten des Druckers Schließen Sie das Netzkabel an den Netzanschluss hinten am Drucker und an eine Steckdose an.
Seite 36 Kapitel 2 Wenn die Netzleuchte am Bedienfeld nicht leuchtet, drücken Sie die Netztaste. Warten Sie, bis folgende Meldung auf dem Bedienfeld angezeigt wird. Markieren Sie Ihre Sprache mit der Taste Auf oder Ab. Drücken Sie die Taste Auswählen. Auf dem Bedienfeld wird nun angezeigt, wie Sie die Tintenpatronen einsetzen.
Seite 37: Einsetzen Der Tintenpatronen
Einsetzen der Tintenpatronen Nehmen Sie die Druckköpfe, Druckkopfreiniger und Tintenpatronen aus der Packung mit dem Verbrauchsmaterial. Suchen Sie nach der Tintenpatronenklappe auf der linken Seite des Druckers. Drücken Sie auf die Patronenklappe, bis sie hörbar einrastet.
Seite 38 Kapitel 2 Öffnen Sie die Patronenklappe. Drücken Sie den blauen Griff nach unten, damit der Tintenpatroneneinschub freigegeben wird. Ziehen Sie den Tintenpatroneneinschub heraus.
Seite 39 Setzen Sie die Tintenpatrone in den Patroneneinschub ein. Hinweis Die richtige Position ist an Markierungen auf dem Einschub zu erkennen. Positionieren Sie die Patrone wie gezeigt hinten auf dem Einschub. Schieben Sie den Einschub mit der Patrone in den Drucker, bis er einrastet. Beachten Sie bei Problemen “Tintenpatrone kann nicht eingesetzt werden”...
Seite 40: Herausnehmen Der Druckköpfe Für Die Einrichtung
Kapitel 2 11. Schließen Sie die Patronenklappe (drücken Sie, bis die Patronenklappe hörbar einrastet). 12. Warten Sie (ca. eine Minute), bis folgende Meldung auf dem Bedienfeld angezeigt wird. Herausnehmen der Druckköpfe für die Einrichtung Öffnen Sie das Druckerfenster.
Seite 41 Entfernen Sie das Klebeband über der Verriegelung des Druckkopfwagens. Ziehen Sie an der Verriegelung oben am Wagen, um sie zu lösen. Heben Sie die Abdeckung an. Sie erhalten dadurch Zugang zu den Druckköpfen.
Seite 42 Kapitel 2 Überprüfen Sie vor dem Herausnehmen anhand des Sichtfensters oben auf den Druckköpfen, ob sie Tinte enthalten. Ist das nicht der Fall, setzen Sie sich mit dem Kundendienst in Verbindung. Klappen Sie zum Herausnehmen des Druckkopfs den blauen Griff nach oben. Lösen Sie den Druckkopf vorsichtig mit Hilfe des blauen Griffs aus dem Wagen.
Seite 43: Einsetzen Der Druckköpfe
Einsetzen der Druckköpfe Entfernen Sie die blaue Schutzkappe und die Schutzfolie vom Druckkopf. Setzen Sie die Druckköpfe gerade in ihre Position im Wagen ein. Drücken Sie langsam und gleichmäßig auf die Druckköpfe, bis sie fest im Wagen sitzen.
Seite 44 Kapitel 2 Beachten Sie bei Problemen “Druckkopf kann nicht eingesetzt werden” auf Seite 211. Vergewissern Sie sich, dass die Druckköpfe richtig eingesetzt sind. Nach dem Einsetzen aller Druckköpfe wird auf dem Bedienfeld die Meldung "Fenster und Druckkopfabdeckung schließen" angezeigt. Wenn Neu einsetzen auf dem Bedienfeld angezeigt wird, finden Sie unter “Auf dem Bedienfeld wird weiterhin die Meldung zum erneuten Einsetzen bzw.
Seite 45: Einsetzen Der Druckkopfreiniger
Schließen Sie das Druckerfenster. Warten Sie ca. eine Minute, bis der Drucker die Druckköpfe überprüft hat. Einsetzen der Druckkopfreiniger Warten Sie, bis folgende Meldung auf dem Bedienfeld angezeigt wird. Drücken Sie oben auf die Druckkopfreinigerklappe an der rechten Seite des Druckers.
Seite 46 Kapitel 2 Öffnen Sie die Druckkopfreinigerklappe. Setzen Sie den Druckkopfreiniger in den Schacht mit der entsprechenden Farbe ein. Drücken Sie den Druckkopfreiniger nach unten, bis er einrastet.
Seite 47: Aufbringen Einer Papierrolle Auf Die Spindel
Beachten Sie bei Problemen “Druckkopfreiniger kann nicht eingesetzt werden” auf Seite 211. Setzen Sie die anderen sieben Druckkopfreiniger in die entsprechenden Schächte ein. Schließen Sie die Druckkopfreinigerklappe. Warten Sie, bis folgende Meldung auf dem Bedienfeld angezeigt wird, und drücken Sie die Taste Auswählen. Aufbringen einer Papierrolle auf die Spindel Drücken Sie den Spindelhebel nach unten.
Seite 48 Kapitel 2 Entfernen Sie das rechte Ende der Spindel (1) vom Drucker. Bewegen Sie die Spindel dann nach rechts, um auch das andere Ende zu entfernen (2). Achten Sie darauf, dass Sie Ihre Finger nicht in den Spindelhalterungen einklemmen. Nehmen Sie den blauen Papieranschlag (1) vom linken Ende der Spindel ab. Halten Sie die Spindel weiterhin waagerecht.
Seite 49 Bringen Sie den blauen Papieranschlag wieder auf die Spindel auf, und schieben Sie ihn so weit wie möglich nach innen, ohne starken Druck auszuüben. Vergewissern Sie sich, dass der Anschlag richtig aufgesetzt ist. Schieben Sie die Spindel in den Drucker (der blaue Papieranschlag muss sich links befinden).
Seite 50: Laden Von Papier In Den Drucker
Kapitel 2 Wenn ein Widerstand zu spüren ist, ziehen Sie den blauen Heben nach oben, um die Spindel richtig einzusetzen. Wenn die Spindel richtig eingesetzt ist, muss sich der Spindelhebel in der horizontalen Position befinden. Laden von Papier in den Drucker Markieren Sie am Bedienfeld das Symbol und drücken Sie die Taste Auswählen.
Seite 51 Markieren Sie die Option Rolle, und drücken Sie die Taste Auswählen. Markieren Sie die Option Rolle laden, und drücken Sie die Taste Auswählen. Markieren Sie die eingelegte Papiersorte, und drücken Sie die Taste Auswählen.
Seite 52 Kapitel 2 Warten Sie, bis die Meldung "Fenster öffnen" auf dem Bedienfeld angezeigt wird. Öffnen Sie das Druckerfenster. Klappen Sie den blauen Papierladehebel nach oben.
Seite 53 Ziehen Sie ca. 1 m Papier heraus. Führen Sie den Anfang der Rolle oberhalb der schwarzen Walze ein. Warnung Berühren Sie beim Einlegen von Medien auf keinen Fall die Gummiräder auf der Anpressplatte: Diese können sich drehen und Haut, Haare oder Kleidung einziehen. 10.
Seite 54 Kapitel 2 Hinweis Tritt beim Einlegen des Papiers ein unerwartetes Problem auf, beachten Sie “Das Papier kann nicht geladen werden” auf Seite 215. 11. Vergewissern Sie sich, dass das Papier mit der blauen Linie und dem Halbkreis auf der Anpressplatte ausgerichtet ist. 12.
Seite 55 14. Wickeln Sie das überschüssige Papier mit Hilfe der Anschläge auf die Spindel. 15. Schließen Sie das Druckerfenster. 16. Der Drucker richtet nun das Papier durch Auf- und Abwickeln aus. Danach wird folgende Meldung angezeigt.
Seite 56: Anschließen Des Druckers
Kapitel 2 17. Wickeln Sie das überschüssige Papier mit Hilfe der Anschläge auf die Spindel. 18. Der Drucker führt automatisch eine Druckkopfausrichtung und Farbkalibrierung entsprechend der geladenen Papiersorte durch. Im Rahmen dieses Prozesses schiebt der Drucker das Papier vor dem Drucken um bis zu 3 m vor. Unterbrechen Sie diesen Papiervorschub nicht.
Seite 57 (1) PC, Macintosh oder Workstation (2) Drucker (3) Server (4) PC, Macintosh oder Workstation Suchen Sie an der Rückseite des Druckers nach dem Bereich mit den Anschlüssen für Kabel oder optionales Zubehör. Über den Fast Ethernet-Anschluss kann der Drucker mit einem Netzwerk verbunden werden.
Seite 58: Installieren Von Zubehör
Kapitel 2 Vorsicht Verwenden Sie ihn auf keinen Fall für andere Zwecke. Führen Sie das Netzwerkkabel durch den Haltehaken an der Rückseite des Druckers. Installieren von Zubehör Es gibt verschiedene optionale Zubehörgeräte, die Sie kaufen und in Ihrem Drucker installieren können. Wo das jeweilige Zubehör im Drucker eingesetzt wird, ist dem beiliegenden Poster zu entnehmen (außer beim Jetdirect-Druckserver, siehe unten).
Seite 59 Es wird dann der Status Installiert oder Nicht installiert angezeigt. Führen Sie die entsprechenden Anweisungen aus, um den Drucker an das Netzwerk anzuschließen: ● “Anschließen des Druckers an ein Netzwerk (Windows)?” auf Seite 64 ● “Anschließen des Druckers an ein Netzwerk (Mac OS X)?” auf Seite 66 ●...
Seite 60 Kapitel 2 Es wird dann der Status Installiert oder Nicht installiert angezeigt. Führen Sie die entsprechenden Anweisungen aus, um den Drucker an einen Computer anzuschließen: ● “Direktes Anschließen des Druckers an einen Computer (Windows)?” auf Seite 70 ● “Direktes Anschließen des Druckers an einen Computer (Mac OS X)?” auf Seite 70 ●...
Seite 61 Setzen Sie die Jetdirect-Karte in den Steckplatz ein, und befestigen Sie sie mit den mitgelieferten Schrauben.
Seite 62 Kapitel 2 Heben Sie die Abdeckplatte und die Schrauben für den Fall auf, dass Sie die Jetdirect-Karte später wieder herausnehmen. Überprüfen Sie, ob die Karte richtig eingesetzt wurde. Wählen Sie dazu am Bedienfeld das Symbol und danach E/A-Setup > Jetdirect EIO aus. Es wird dann der Status Installiert oder Nicht installiert angezeigt.
Seite 63 Speichererweiterungskarte Überprüfen Sie, ob die Speichererweiterungskarte mit 256 MB richtig eingesetzt wurde. Wählen Sie dazu am Bedienfeld das Symbol und danach Informationen > Informationen zum Drucker aus. Auf dem Bedienfeld werden verschiedene Informationen zum Drucker angezeigt, einschließlich der Speichergröße in MB. Wenn jetzt 512 MB Speicher angezeigt wird, haben Sie die Speichererweiterungskarte richtig installiert.
Seite 64 Kapitel 2...
Seite 65: Einrichten Der Druckersoftware
Einrichten der Druckersoftware ● “Auswählen der Anschlussmethode” auf Seite 63 ● “Anschließen des Druckers an ein Netzwerk (Windows)?” auf Seite 64 ● “Anschließen des Druckers an ein Netzwerk (Mac OS X)?” auf Seite 66 ● “Anschließen des Druckers an ein Netzwerk (Mac OS 9)?” auf Seite 68 ●...
Seite 66: Anschließen Des Druckers An Ein Netzwerk (Windows)
Kapitel 3 mit niedriger Geschwindigkeit. Die Geschwindigkeit der Netzwerkverbindung kann auch durch die insgesamt im Netzwerk ausgetauschten Datenmengen beeinträchtigt werden. Hinweis 2 Das Gigabit Ethernet- und das USB 2.0-Zubehör werden in demselben Steckplatz des Druckers installiert und können daher nicht gleichzeitig installiert werden.
Seite 67 Wählen Sie die Sprache aus. Lesen Sie die Informationen im angezeigten Dialogfeld und klicken Sie auf Weiter. Lesen und akzeptieren Sie die Lizenzvereinbarung mit den Nutzungsbedingungen. Aktivieren Sie die Option Über das Netzwerk angeschlossen. Wählen Sie Basisnetzwerkinstallation für einen PC oder Server. Warten Sie, bis das Konfigurationsprogramm das Netzwerk auf Drucker überprüft hat.
Seite 68: Anschließen Des Druckers An Ein Netzwerk (Mac Os X)
Kapitel 3 Warten Sie, bis das Konfigurationsprogramm das Netzwerk auf Drucker überprüft hat. Nach Abschluss der Suche wird eine Liste der erkannten Drucker angezeigt. Wählen Sie den Eintrag mit der MAC-Adresse Ihres Druckers aus, und klicken Sie auf Weiter. 10. Warten Sie, bis das Konfigurationsprogramm das Netzwerk und den Drucker analysiert hat.
Seite 69 Wählen Sie im Einblendmenü die Option Rendezvous aus. Klicken Sie auf den Namen des Druckers. Wenn Sie den Drucker nicht anhand seines Namens identifizieren können, verwenden Sie den zuvor notierten mDNS- Dienstnamen. Die Verbindung wird automatisch konfiguriert, und der Drucker steht nun im Netzwerk zur Verfügung.
Seite 70: Anschließen Des Druckers An Ein Netzwerk (Mac Os 9)
Geben Sie die in Schritt 2 notierte IP-Adresse des Druckers in das vorgesehene Feld ein. Wählen Sie die PPD-Datei HP Designjet 4000 PS3 aus. Wählen Sie im Feld Druckermodell den Wert HP und danach HP Designjet 4000ps aus. Klicken Sie auf die Schaltfläche Hinzufügen. Schließen Sie das Printer Setup Utility.
Seite 71 Es werden nun verschiedene Informationen einschließlich der IP-Adresse des Druckers angezeigt. Notieren Sie die IP-Adresse. Öffnen Sie am Computer das Desktop Printer Utility im Ordner HP Designjet 4000ps auf der Festplatte. Wählen Sie den Treiber AdobePS und die Verbindung TCP/IP-Drucker aus.
Seite 72: Direktes Anschließen Des Druckers An Einen Computer (Windows)
Kapitel 3 Wählen Sie in der Liste AppleTalk-Zonen die AppleTalk-Zone aus, in der sich Ihr Drucker befindet (sofern vorhanden). Vergewissern Sie sich, dass das Protokoll AppleTalk aktiv ist. Die Auswahl überprüft alle Drucker, die über AppleTalk in Ihrer Zone angeschlossen sind. Wählen Sie Ihren Drucker aus.
Seite 73 Doppelklicken Sie auf das Symbol OS X HP DJ 4000ps Install, um das Installationsprogramm zu starten. Das Installationsprogramm führt Sie durch mehrere Schritte, bis Sie das Hauptinstallationsdialogfenster erreichen. Klicken Sie auf die Schaltfläche Installieren. Der Druckertreiber wird installiert, und eine Statusleiste wird angezeigt. Befolgen Sie die angezeigten Anweisungen, und beenden Sie das Installationsprogramm nach Abschluss der Installation.
Seite 74: Direktes Anschließen Des Druckers An Einen Computer (Mac Os 9)
Legen Sie die CD Software Setup in das CD-ROM-Laufwerk des Computers ein. Öffnen Sie im Finder die CD. Doppelklicken Sie auf das Symbol OS 9 HP DJ 4000ps Install, um das Installationsprogramm zu starten. Das Installationsprogramm führt Sie durch mehrere Schritte, bis Sie das Hauptinstallationsdialogfenster erreichen.
Seite 75: Deinstallieren Des Druckertreibers (Windows)
Legen Sie die CD Software Setup in das CD-ROM-Laufwerk des Computers ein. Öffnen Sie im Finder die CD. Doppelklicken Sie auf das Symbol OS 9 HP DJ 4000ps Install, um das Installationsprogramm zu starten. Das Installationsprogramm führt Sie durch mehrere Schritte, bis Sie das Hauptinstallationsdialogfenster erreichen.
Seite 76 Kapitel 3...
Seite 77: Betreiben Des Druckers
Betreiben des Druckers ● “Ein- und Ausschalten des Druckers?” auf Seite 75 ● “Neustarten des Druckers?” auf Seite 76 ● “Ändern der Sprache des Bedienfelds?” auf Seite 77 ● “Zugreifen auf den integrierten Webserver” auf Seite 77 ● “Ändern der Sprache des integrierten Webservers” auf Seite 79 ●...
Seite 78: Neustarten Des Druckers
Kapitel 4 Um ihn später wieder einzuschalten, betätigen Sie den Netzschalter an der Rückseite und drücken danach die Netztaste. Wenn der Drucker für einen bestimmten Zeitraum nicht verwendet wird (Standardeinstellung 30 Minuten), wechselt er automatisch in den Ruhemodus, um Energie zu sparen. Er wird aber durch jede Interaktion wieder aktiviert, und das Drucken kann sofort fortgesetzt werden.
Seite 79: Ändern Der Sprache Des Bedienfelds
Ändern der Sprache des Bedienfelds? Um die Sprache für die Menüs und Meldungen des Bedienfelds zu ändern, müssen Sie den Drucker zuerst ausschalten. Drücken Sie dann am Bedienfeld die Taste Auswählen, und halten Sie sie gedrückt. Während Sie die Taste Auswählen gedrückt halten, drücken und halten Sie zusätzlich die Netztaste.
Seite 80 Kapitel 4 Sie können auf folgende Arten auf den integrierten Webserver zugreifen: ● Öffnen Sie auf dem Computer einen Webbrowser, und geben Sie die Adresse des Druckers ein. Sie können die mit http: beginnende Adresse des Druckers am Bedienfeld ermitteln. Wählen Sie dazu am Bedienfeld das Symbol aus.
Seite 81: Ändern Der Sprache Des Integrierten Webservers
Ändern der Sprache des integrierten Webservers Der integrierte Webserver kann mit folgenden Sprachen arbeiten: Englisch, Portugiesisch, Spanisch, Französisch, Italienisch, Deutsch, vereinfachtes Chinesisch, traditionelles Chinesisch, Koreanisch und Japanisch. Die mit den Optionen des Webbbrowsers ausgewählte Sprache wird automatisch verwendet. Wird die ausgewählte Sprache nicht unterstützt, verwendet der integrierte Webserver automatisch Englisch als Spracheinstellung.
Seite 82: Ändern Der Ruhemoduseinstellung
Kapitel 4 Klicken Sie auf Neu, um neue Benachrichtigungen anzufordern (oder auf Bearbeiten, um bereits konfigurierte Benachrichtigungen zu bearbeiten). Geben Sie dann die E-Mail-Adressen ein, an die Benachrichtigungen gesendet werden sollen. Wählen Sie anschließend die Umstände aus, die zum Senden von Benachrichtigungen führen sollen.
Seite 83: Handhaben Von Papier
● “Anzeigen von Papierinformationen” auf Seite 96 ● “Herunterladen von Medienprofilen” auf Seite 97 ● “Verwenden von nicht von HP hergestelltem Papier” auf Seite 97 ● “Abbrechen der Trocknungszeit” auf Seite 97 ● “Ändern der Trocknungszeit” auf Seite 98 Aufbringen einer Papierrolle auf die Spindel Vergewissern Sie sich, dass die Druckerräder blockiert sind (der Bremshebel...
Seite 84 Kapitel 5 Die Spindel verfügt an jedem Ende über einen Anschlag, damit die Papierrolle nicht verrutschen kann. Der linke Anschlag kann zum Aufbringen einer neuen Rolle abgenommen und auf der Spindel entsprechend der Rollenbreite verschoben werden. Nehmen Sie den blauen Papieranschlag (1) vom linken Ende der Spindel ab. Wenn Ihre Rolle einen 3-Zoll-Kartonkern hat, müssen die mit dem Drucker gelieferten Kernadapter aufgebracht werden.
Seite 85 Bringen Sie den blauen Papieranschlag am linken Ende der Spindel auf, und schieben Sie ihn nach innen, bis er an der Rolle anliegt. Schieben Sie den Papieranschlag so weit wie möglich nach innen, ohne starken Druck auszuüben. 10. Setzen Sie den blauen Papieranschlag wie durch die Pfeile 1 und 2 gezeigt zuerst links und dann rechts in den Drucker ein (der blaue Anschlag muss sich auf der linken Seite befinden).
Seite 86: Laden Einer Papierrolle In Den Drucker
Bedarf drücken, um die Spindel richtig einzusetzen. Wenn Sie regelmäßig unterschiedliche Papiersorten verwenden, können Sie die Rollen schneller wechseln, indem Sie jede Sorte auf eine eigene Spindel aufbringen. Die zusätzlichen Spindeln sind von HP erhältlich. Laden einer Papierrolle in den Drucker Hinweis Die Rolle muss sich bereits auf der Spindel befinden, damit Sie diese Schritte durchführen können (siehe “Aufbringen einer Papierrolle auf die...
Seite 87 Auf dem Bedienfeld wird eine Liste der Papiersorten angezeigt. Wählen Sie die verwendete Sorte aus. Wenn Sie nicht wissen, welche Sorte Sie auswählen müssen, lesen Sie Abschnitt “Auswählen der unterstützten Papiersorten” auf Seite 94. Warten Sie, bis Sie am Bedienfeld aufgefordert werden, das Druckerfenster zu öffnen.
Seite 88 Kapitel 5 Ziehen Sie ca. 1 m Papier heraus. Führen Sie den Anfang der Rolle sorgfältig oberhalb der schwarzen Walze ein. Warnung 1 Berühren Sie beim Einlegen von Medien auf keinen Fall die Gummiräder auf der Anpressplatte: Diese können sich drehen und Haut, Haare oder Kleidung einziehen.
Seite 89 Warten Sie, bis das Papier wie unten gezeigt aus dem Drucker herauskommt. Hinweis Tritt beim Einlegen des Papiers ein unerwartetes Problem auf, beachten Sie “Das Papier kann nicht geladen werden” auf Seite 215. Richten Sie den rechten Rand des Papiers mit der blauen Linie und der linken Seite des Halbkreises rechts auf der Anpressplatte aus.
Seite 90 Kapitel 5 11. Sie werden am Bedienfeld aufgefordert, das zu weit herausgezogene Papier auf die Rolle aufzuwickeln. 12. Wickeln Sie das Papier auf. Drehen Sie die Spindel am Anschlag in die gezeigte Richtung. 13. Schließen Sie das Fenster.
Seite 91: Entnehmen Einer Papierrolle Aus Dem Drucker
14. Sie werden am Bedienfeld erneut aufgefordert, Papier auf die Rolle aufzuwickeln. 15. Der Drucker führt nun eine Farbkalibrierung durch, wenn dies noch nicht für die verwendete Papiersorte vorgenommen wurde und die Kalibrierungsfunktion nicht deaktiviert ist (siehe “Durchführen der Farbkalibrierung” auf Seite 139). 16.
Seite 92: Einlegen Eines Einzelblatts
Kapitel 5 Wenn sich weniger als 30 cm Papier auf der Rolle befinden, gehen Sie wie folgt vor: Wenn Sie bereits am Bedienfeld die Option Papier jetzt entladen gewählt haben, drücken Sie die Taste Abbrechen, um den Vorgang abzubrechen. Vergewissern Sie sich, dass der Papierladehebel nach unten geklappt ist, und drücken Sie zwei Mal die Taste Seitenvorschub und Abschneiden (oder bis das Papier weitergeführt wird).
Seite 93 Wählen Sie die verwendete Sorte aus. Wenn Sie nicht wissen, welche Sorte Sie auswählen müssen, lesen Sie Abschnitt “Auswählen der unterstützten Papiersorten” auf Seite 94. Warten Sie, bis Sie am Bedienfeld aufgefordert werden, das Druckerfenster zu öffnen. Öffnen Sie dann das Fenster. Klappen Sie den blauen Papierladehebel nach oben.
Seite 94 Kapitel 5 Führen Sie das Blatt ein, bis es wie unten gezeigt wieder aus dem Drucker herauskommt. Warnung 1 Berühren Sie beim Einlegen von Medien auf keinen Fall die Gummiräder auf der Anpressplatte: Diese können sich drehen und Haut, Haare oder Kleidung einziehen. Warnung 2 Achten Sie darauf, nicht mit den Fingern in den Papierpfad des Druckers zu gelangen.
Seite 95 Richten Sie den vorderen Blattrand an der Metallleiste der Anpressplatte aus. Richten Sie die rechte Blattkante an der linken Seite des Halbkreises auf der Anpressplatte aus (siehe unten). 10. Schließen Sie das Fenster. 11. Klappen Sie den blauen Papierladehebel nach unten.
Seite 96: Entnehmen Eines Einzelblatts
Damit die Tinte trocknen kann, dauert es etwas, bis der Drucker das Blatt auswirft (siehe “Trocknungszeit” auf Seite 248). Auswählen der unterstützten Papiersorten In den folgenden Tabellen sind die für Ihren Drucker geeigneten HP Papiersorten zusammen mit dem Namen aufgeführt, der am Bedienfeld beim Einlegen der...
Seite 97 Die Teilenummern, Maße und Gewichte dieser Papiere finden Sie unter “Bestellen von Papier” auf Seite 255. Hinweis Die Liste wird sich wahrscheinlich im Laufe der Zeit ändern. Die neuesten Informationen finden Sie auf der Website http://www.hp.com/go/ designjet. Empfohlene Papiersorten Produktname Name am Bedienfeld HP Inkjet-Papier, hochweiß,...
Seite 98: Anzeigen Von Papierinformationen
Kapitel 5 Andere unterstützte Papiersorten Produktname Name am Bedienfeld HP Polyesterfolie, opak, weiß, glänzend Fotopapier, hochglänzend HP Gestrichenes Papier, universal Hochweiß Max. Geschwindigkeit, hochweiß (Max Speed Bright White) HP Gestrichenes Papier, schwer, Gestrichenes Papier (schwer) universal HP Gestrichenes Papier, sehr schwer...
Seite 99: Herunterladen Von Medienprofilen
Versionshinweise zur Firmware. Siehe “Aktualisieren der Drucker- Firmware” auf Seite 177. Verwenden von nicht von HP hergestelltem Papier Die Originalmedien von HP wurden speziell für Ihren Drucker getestet und führen zu den besten Druckergebnissen. Sie können jedoch auch Medien anderer Hersteller verwenden. Wählen Sie in diesem Fall (am Bedienfeld) die Medienart oder Papiersorte von HP aus, die am ähnlichsten...
Seite 100: Ändern Der Trocknungszeit
Kapitel 5 Vorsicht Wenn die Tinte noch nicht trocken ist, können Probleme mit der Druckqualität auftreten. Ändern der Trocknungszeit Sie können die Trocknungszeit zur Anpassung an spezielle Druckbedingungen ändern. Wählen Sie das Symbol und danach Trocknungsoptionen > Trockenzt. aus. Wählen Sie nun zwischen "Verlängert", "Optimal", "Verkürzt" oder "Keine". Weitere Informationen finden Sie unter “Trocknungszeit”...
Seite 101: Handhaben Des Tintensystems
Handhaben des Tintensystems ● “Entnehmen einer Tintenpatrone” auf Seite 99 ● “Einsetzen einer Tintenpatrone” auf Seite 104 ● “Herausnehmen eines Druckkopfs” auf Seite 106 ● “Einsetzen eines Druckkopfs” auf Seite 110 ● “Verwalten der Druckkopfüberwachung” auf Seite 114 ● “Reinigen der Druckköpfe (Regenerierung)” auf Seite 114 ●...
Seite 102 Kapitel 6 Warnung Vergewissern Sie sich, dass die Druckerräder blockiert sind (der Bremshebel nach unten gedrückt ist), damit sich der Drucker nicht mehr bewegen lässt. Wählen Sie am Bedienfeld das Symbol und danach Tintenpatronen > Tintenpatronen ersetzen aus. Die Patronenklappe befindet sich an der linken Seite des Druckers. Drücken Sie oben auf die Klappe, damit sich der Verschluss hörbar löst.
Seite 103 Ziehen Sie, um die Klappe vollständig zu öffnen. Greifen Sie nach der blauen Lasche der Patrone, die Sie herausnehmen möchten.
Seite 104 Kapitel 6 Ziehen Sie die blaue Lasche nach unten. Ziehen Sie nach außen in Ihre Richtung.
Seite 105 Die Tintenpatrone wird zusammen mit ihrem Einschub freigegeben. Nehmen Sie die Tintenpatrone aus ihrem Einschub heraus.
Seite 106: Einsetzen Einer Tintenpatrone
Kapitel 6 Hinweis 1 Berühren Sie nicht das Ende der Patrone, das in den Drucker eingesetzt wird, da sich Tinte auf den Kontakten befinden kann. Hinweis 2 Bewahren Sie teilweise gefüllte Patronen nicht stehend auf. 10. Auf dem Bedienfeld wird die fehlende Tintenpatrone gemeldet. Einsetzen einer Tintenpatrone Nehmen Sie die neue Tintenpatrone in die Hand, und suchen Sie nach dem Etikett mit der Tintenfarbe.
Seite 107 Positionieren Sie die Patrone wie unten gezeigt hinten am Einschub. Schieben Sie den Einschub mit der Patrone in den Schacht, bis er einrastet. Beachten Sie bei Problemen “Tintenpatrone kann nicht eingesetzt werden” auf Seite 211. Wenn Sie alle Tintenpatronen eingesetzt haben, schließen Sie die Klappe (drücken Sie, bis sie hörbar einrastet).
Seite 108: Herausnehmen Eines Druckkopfs
Kapitel 6 Auf dem Bedienfeld wird dann bestätigt, dass alle Patronen richtig eingesetzt sind. Herausnehmen eines Druckkopfs Warnung Vergewissern Sie sich, dass die Druckerräder blockiert sind (der Bremshebel nach unten gedrückt ist), damit sich der Drucker nicht mehr bewegen lässt. Beim Austauschen eine Druckkopfs muss der Netzschalter eingeschaltet sein.
Seite 109 Der Druckkopfwagen wird automatisch an die richtige Position verschoben. Vorsicht Befindet sich der Wagen mehr als sieben Minuten im mittleren Teil des Druckers, wird versucht, ihn an die Standardposition auf der rechten Seite zu bewegen. Stoppt der Wagen, werden Sie auf dem Bedienfeld aufgefordert, das Druckerfenster zu öffnen.
Seite 110 Kapitel 6 Heben Sie die Abdeckung an. Sie erhalten dadurch Zugang zu den Druckköpfen. Klappen Sie zum Herausnehmen des Druckkopfs den blauen Griff nach oben.
Seite 111 Lösen Sie den Druckkopf vorsichtig mit Hilfe des blauen Griffs. Ziehen Sie den blauen Griff vorsichtig nach oben, bis sich der Druckkopf vom Wagen löst. Vorsicht Ziehen Sie nicht ruckartig, da dies den Druckkopf beschädigen kann.
Seite 112: Einsetzen Eines Druckkopfs
Kapitel 6 10. Auf dem Bedienfeld wird der fehlende Druckkopf gemeldet. Einsetzen eines Druckkopfs Gehen Sie bei einem neuen Druckkopf wie folgt vor: Entfernen Sie die blaue Schutzkappe. Ziehen Sie die transparente Schutzfolie von den Düsen des Druckkopfs ab.
Seite 113 Der Druckkopf ist so gestaltet, dass er nicht versehentlich an der falschen Position eingesetzt werden kann. Vergewissern Sie sich, dass die Farbe des Etiketts auf dem Druckkopf mit der Farbmarkierung an der Wagenposition übereinstimmt, an der Sie den Druckkopf einsetzen möchten. Setzen Sie den Druckkopf an der richtigen Position in den Wagen ein.
Seite 114: Druckkopf Austauschen
Kapitel 6 Beim Einsetzen eines neuen Druckkopfs ist ein gewisser Widerstand spürbar. Sie müssen daher fest, aber gleichmäßig drücken. Beachten Sie bei Problemen “Druckkopf kann nicht eingesetzt werden” auf Seite 211. Setzen Sie ggf. weitere Druckköpfe ein, und schließen Sie die Wagenabdeckung. Wenn alle Druckköpfe richtig eingesetzt sind und vom Drucker akzeptiert werden, ertönt ein Signalton.
Seite 115 Wenn die Wagenabdeckung richtig verriegelt ist, sieht sie wie folgt aus: Schließen Sie das Druckerfenster. Auf dem Bedienfeld wird dann bestätigt, dass alle Druckköpfe richtig eingesetzt sind.
Seite 116: Verwalten Der Druckkopfüberwachung
Kapitel 6 Ersetzen Sie nun die Druckkopfreiniger der Druckköpfe, die Sie ausgetauscht haben (siehe “Herausnehmen eines Druckkopfreinigers” auf Seite 121 und “Einsetzen eines Druckkopfreinigers” auf Seite 123). Vorsicht Wenn Sie den alten Druckkopfreiniger im Drucker lassen, verkürzen Sie die Lebensdauer des neuen Druckkopfs und beschädigen möglicherweise den Drucker.
Seite 117: Reinigen Der Elektrischen Kontakte Eines Druckkopfs
Reinigen der elektrischen Kontakte eines Druckkopfs Es kann in manchen Extremfällen vorkommen, dass der Drucker einen Druckkopf nach dem Einsetzen nicht erkennt. Dies geschieht aufgrund von Tintenablagerungen auf den elektrischen Kontaktflächen zwischen Druckkopf und Wagen. In diesen Situationen ist zu empfehlen, die elektrischen Kontakte des Druckkopfs zu säubern. Diese Maßnahme sollte nicht durchgeführt werden, wenn keine Probleme vorliegen.
Seite 118 Kapitel 6 In der Schachtel mit dem Reinigungswerkzeug befinden sich mehrere Schwämme. Wenn Sie alle Schwämme benutzt haben, erhalten Sie Ersatz vom HP Kundendienst. Öffnen Sie das Reinigungswerkzeug. Setzen Sie den Schwamm wie gezeigt in die Öffnung am Werkzeug ein.
Seite 119 Öffnen Sie die Verriegelung des Druckkopfwagens, und nehmen Sie den am Bedienfeld als problematisch gemeldeten Druckkopf heraus (siehe “Herausnehmen eines Druckkopfs” auf Seite 106). Setzen Sie das Reinigungswerkzeug hinten in den Druckkopfschacht ein. Es muss sich zwischen den elektrischen Kontaktflächen an der Rückseite des Schachts befinden.
Seite 120 Kapitel 6 Reinigen Sie mit demselben Schwamm den unteren Kontaktstreifen des Druckkopfs (wenn dieser nicht neu ist), und berühren Sie dabei nicht die oberen Kontakte. Vorsicht Berühren Sie auf keinen Fall den Bereich mit den Düsen des Druckkopfs, da diese sehr leicht beschädigt werden können. 10.
Seite 121 12. Nehmen Sie den verschmutzten Schwamm aus dem Werkzeug. 13. Entsorgen Sie den verschmutzten Schwamm, damit keine Tinte an Hände oder Kleidung geraten kann. Wenn auf dem Bedienfeld weiterhin die Meldung Neu einsetzen oder Austauschen angezeigt wird, tauschen Sie den Druckkopf aus, oder wenden Sie sich an den Kundendienst.
Seite 122: Ausrichten Der Druckköpfe
Kapitel 6 Ausrichten der Druckköpfe Der Drucker führt die Ausrichtung der Druckköpfe normalerweise durch, wenn diese ersetzt werden. Befindet sich beim Austauschen der Druckköpfe kein Papier im Drucker, erfolgt die Ausrichtung, sobald Sie Papier einlegen. Hinweis Sie können diese automatische Ausrichtung der Druckköpfe am Bedienfeld deaktivieren: Wählen Sie das Symbol und danach Menü...
Seite 123: Herausnehmen Eines Druckkopfreinigers
Herausnehmen eines Druckkopfreinigers Nachdem Sie einen Druckkopf ausgetauscht haben, werden Sie am Bedienfeld aufgefordert, auch den Druckkopfreiniger zu ersetzen. Vorsicht Ersetzen Sie immer den zugehörigen Druckkopfreiniger nach dem Austauschen eines Druckkopfs. Wenn Sie den alten Druckkopfreiniger im Drucker lassen, verkürzen Sie die Lebensdauer des neuen Druckkopfs und beschädigen möglicherweise den Drucker.
Seite 124 Kapitel 6 Jeder Druckkopfreiniger hat an der Vorderseite einen Griff. Drücken Sie wie durch den Pfeil in der folgenden Abbildung gezeigt nach innen und nach oben, bis der Druckkopfreiniger freigegeben wird. Ziehen Sie den Druckkopfreiniger wie unten gezeigt aus seinem Schacht heraus. Weitere Informationen finden Sie unter “Einsetzen eines Druckkopfreinigers”...
Seite 125: Einsetzen Eines Druckkopfreinigers
Einsetzen eines Druckkopfreinigers Sie können die Kunstoffverpackung des neuen Druckkopfreinigers zur Entsorgung des alten Druckkopfes und Druckkopfreinigers verwenden. Setzen Sie den Druckkopfreiniger in der durch den Pfeil in der folgenden Abbildung gezeigten Richtung in den richtigen farbmarkierten Schacht in der Wartungsstation ein.
Seite 126: Überprüfen Des Tintensystemstatus
Kapitel 6 Hinweis Das Drucken kann erst fortgesetzt werden, wenn alle Tintenpatronen, Druckköpfe und Druckkopfreiniger eingesetzt sind. Wenn kein Papier eingelegt ist, wird am Bedienfeld eine entsprechende Aufforderung angezeigt. Bei jedem Einsetzen eines neuen Druckkopfs und Druckkopfreinigers führt der Drucker normalerweise eine Druckkopfausrichtung und Farbkalibrierung durch. Beide Maßnahmen sind zur Erzielung einer optimalen Druckqualität zu empfehlen.
Seite 127: Anzeigen Der Tintenpatroneninformationen
Die Seite Material zeigt den Status der Tintenpatronen (einschließlich der Füllstände), der Druckköpfe, der Druckkopfreiniger und des eingelegten Papiers. Anzeigen der Tintenpatroneninformationen So zeigen Sie Informationen zu den Tintenpatronen an: Wählen Sie am Bedienfeld das Symbol Wählen Sie Tintenpatronen > Tintenpatronen-Informat. und danach die Patrone aus, zu der Sie Informationen wünschen.
Seite 128: Anzeigen Der Druckkopfinformationen
Statusmeldung” auf Seite 212. Wenn der Gewährleistungsstatus Siehe Garantiehinweis lautet, wird eine nicht von HP hergestellte Tintenpatrone verwendet. Informationen zu den Auswirkungen auf Ihre Gewährleistungsansprüche finden Sie unter “Weltweite eingeschränkte Gewährleistung – HP Designjet 4000” auf Seite 263. Überprüfen der Druckernutzung Rufen Sie den integrierten Webserver auf (siehe “Zugreifen auf den integrierten...
Seite 129: Anpassen Des Druckbildes
Erstellen eines benutzerdefinierten Seitenformats? Sie können ein benutzerdefiniertes Seitenformat unter Verwendung eines Druckertreibers oder des integrierten Webservers erstellen. HP-GL/2- & RTL-Druckertreiber für Windows Öffnen Sie die Registerkarte Papier/Qualität. Drücken Sie Benutzerdefiniert. Wählen Sie einen der Namen (Benutzerdefiniert 1 bis Benutzerdefiniert 5) für das benutzerdefinierte Seitenformat.
Seite 130: Ändern Der Druckqualitätseinstellung
Kapitel 7 PostScript-Druckertreiber für Windows XP oder Windows 2000: Öffnen Sie die Registerkarte Papier/Qualität. Drücken Sie Benutzerdefiniert. Geben Sie den gewünschten Namen für das benutzerdefinierte Seitenformat ein. Geben Sie Breite und Höhe ein. Klicken Sie auf die Schaltfläche Speichern. PostScript-Druckertreiber für Windows Me oder Windows 98: Öffnen Sie die Registerkarte Papier/Qualität.
Seite 131: Auswählen Der Druckqualitätseinstellungen
Linienzeichnung/Text oder Optimieren für Bilder sowie Max. Detail. Informationen zum Auswählen der geeigneten Option finden Sie unter “Auswählen der Druckqualitätseinstellungen” auf Seite 129. Die Druckqualität kann auf folgende Arten festgelegt werden: ● Windows-Druckertreiber: Navigieren Sie zum Abschnitt Druckqualität der Registerkarte Papier/Qualität. ●...
Seite 132 Kapitel 7 (Fortsetzung) Bildqualitätseinstellungen Papiersorten Druckausga (Bedienfeld) Druckqualit Optimieren Max. Detail ät für Inkjet-Papier Lichtdurchlässige Medien* Gestrichenes Papier Linienzeichn Beste Linienzeichn Hochweiß ungen und ung/Text Inkjet-Papier gefüllte Lichtdurchlässige Flächen Medien* Gestrichenes Papier Gestrichenes Papier (schwer) Produktivitäts- Fotopapier, hochglänzend Linienzeichn Beste Linienzeichn Gestrichenes Papier ungen und...
Seite 133: Drucken Mit Maximaler Geschwindigkeit
Speed Bond Paper) * Um mit maximaler Geschwindigkeit auf hochweißem Papier zu drucken, legen Sie hochweißes HP Inkjet-Papier ein, und wählen Sie am Bedienfeld die Papiersorte "Max. Geschwindigkeit, hochweiß" (Max Speed Bright White) aus. † Inkjet-Papier (universal) und wählen Sie am Bedienfeld "Max. Geschwindigkeit,...
Seite 134: Anpassen Der Ränder
“Funktionsspezifikationen” auf Seite 249. Die Ränder können auf folgende Arten festgelegt werden: ● Windows HP-GL/2-Druckertreiber: Standardmäßig sind die normalen Ränder ausgewählt. Um die breiteren Ränder zu verwenden, öffnen Sie die Registerkarte Papier/Qualität, und aktivieren Sie die Option Breitere Ränder (Extended margins).
Seite 135: Ändern Der Papierausrichtung
übergroße Seitenformate ausgewählt, wenn Sie für die Ränder die Einstellung Standard verwenden. Wenn Sie normale oder breitere Ränder auswählen, werden die normalen Seitenformate verwendet. Der integrierte Webserver unterstützt die übergroßen Seitenformate für HP- GL/2-, RTL-, CALS G4- und PostScript-Druckaufträge nicht (Sie müssen in diesen Fällen einen Druckertreiber verwenden).
Seite 136: Spiegeln Eines Druckbildes
Kapitel 7 Hinweis 2 Beim Drehen eines Druckauftrags muss die Seitenlänge möglicherweise vergrößert werden, damit das Druckbild nicht abgeschnitten wird, da der obere und untere Rand normalerweise größer als die seitlichen Ränder ist. Abgeschnittene Druckbilder Wenn Sie die Ausrichtung eines Druckauftrags von Hochformat in Querformat ändern (bei Rollen und Blättern), ist das Papier möglicherweise nicht breit genug für das Druckbild und dieses kann abgeschnitten werden.
Seite 137: Ändern Der Paletteneinstellungen
Paletteneinstellungen am Bedienfeld ignoriert. So ändern Sie Palette A: Wählen Sie am Bedienfeld das Symbol und dann Menü Standard- Druckeinst. > HP-GL/2-Einstellungen > Palette definieren > Palette A. Markieren Sie die Stiftnummer, die Sie ändern möchten, und drücken Sie die Taste Auswählen.
Seite 138: Ändern Der Behandlung Sich Überschneidender Linien
In der Einstellung Ein werden die Farben der beiden Linien am Schnittpunkt gemischt. Um die Überlagerung zu aktivieren, wählen Sie das Symbol und danach Menü Standard-Druckeinst. > HP-GL/2-Einstellungen > Überlagern: Ein. Die Einstellung kann auch in manchen Anwendungen vorgenommen werden. Sie hat dann Vorrang vor der Einstellung am Bedienfeld.
Seite 139: Ändern Der Grafiksprache
Dateityp gesendet wird. Diese Einstellungen kann zusammen mit den meisten Anwendungen verwendet werden. ● Wählen Sie HP-GL/2 aus, wenn Sie nicht mit PostScript-Dateien arbeiten und Probleme mit der Druckbildposition und dem Timing auftreten. ● Wählen Sie PS aus, wenn Sie ausschließlich PostScript-Dateien drucken und Ihre PostScript-Druckaufträge nicht mit dem PostScript-Standardheader (%!PS)
Seite 140 Kapitel 7 Wenn Sie Schriftarten über eine USB-Verbindung laden, wählen Sie das Symbol und dann Menü Standard-Druckeinst. > PS-Einstellungen > Codierung > ASCII. ● Wählen Sie TIFF, JPEG, PDF oder CALS G4 nur aus, wenn Sie eine Datei des jeweiligen Typs unter Umgehung des Druckertreibers direkt an den Drucker senden.
Seite 141: Erhalten Genauer Farben Vom Drucker
“Auswählen des Farbemulationsmodus” auf Seite 141 ● “Erstellen gleichmäßiger Druckausgaben mit unterschiedlichen HP Designjet- Druckern” auf Seite 142 ● “Genaue Farben in Adobe Photoshop CS (HP-GL/2- und RTL- Treiber)” auf Seite 142 ● “Genaue Farben in Adobe Photoshop CS (PostScript-Treiber)” auf Seite 147 ●...
Seite 142: Durchführen Der Schwarzpunktkompensation
Kapitel 8 Folgende Optionen sind für die Farbkalibrierung verfügbar: – Ein: Der Drucker führt die Farbkalibrierung automatisch durch, wenn Sie eine neue Papiersorte verwenden, die noch nicht mit den aktuellen Druckköpfen kalibriert wurde. Die Farbkorrektur, die im Rahmen der Farbkalibrierung ermittelt wird, wird für spätere Druckaufträge auf dem betreffenden Papiertyp und bei derselben Druckqualitätseinstellung verwendet.
Seite 143: Einstellen Der Farbausgabe
● Integrierter Webserver: Wählen Sie die Seite Druckauftrag senden und dann Schwarzpkt.komp aus. ● Bedienfeld: Wählen Sie das Symbol und danach Menü Standard- Druckeinst. > Farbeinstellungen > Schwarzpkt.komp aus. Einstellen der Farbausgabe "Druckausgabe" ist eine der Optionen für die Farbkonvertierung. Einige der Farben, die Sie drucken möchten, können nicht vom Drucker dargestellt werden.
Seite 144: Erstellen Gleichmäßiger Druckausgaben Mit Unterschiedlichen Hp Designjet-Druckern
Druckeinst. > Farbeinstellungen aus. Weitere Informationen finden Sie unter “Farbemulationsmodi” auf Seite 233. Erstellen gleichmäßiger Druckausgaben mit unterschiedlichen HP Designjet-Druckern Weitere Informationen finden Sie unter “Farbabgleich zwischen unterschiedlichen HP Designjet-Druckern” auf Seite 204. Genaue Farben in Adobe Photoshop CS (HP-GL/2- und RTL-Treiber) In diesem Thema wird nur eine Methode zur Steuerung der Farbausgabe Ihres Druckers beschrieben.
Seite 145 Öffnen Sie das Bild. Akzeptieren Sie das eingebettete Farbprofil (falls vorhanden): Übernehmen Sie andernfalls den Vorschlag von Adobe Photoshop:...
Seite 146 Kapitel 8 Nachdem Sie den Farbraum definiert haben, können Sie auf dem Bildschirm emulieren, wie das Bild gedruckt wird. Sie benötigen dazu ein ICC-Profil für Ihren Monitor. Wählen Sie Ansicht > Proof einrichten > Benutzerdefiniert. Wählen Sie im Dialogfeld die Optionen anhand der folgenden Informationen aus. –...
Seite 147 Wenn Sie das Bild drucken möchten, öffnen Sie über das Menü Datei das Dialogfeld Drucken mit Vorschau. Sie können dann auf der Registerkarte Farbsteuerung folgende Optionen auswählen: – Quellfarbraum (Source Space): "Dokument" (wird automatisch zugewiesen). – Profil: Wählen Sie das gewünschte Profil aus. Wir empfehlen "Adobe RGB". Wenn weder "Adobe RGB"...
Seite 148: Treibereinstellungen
Kapitel 8 Treibereinstellungen Klicken Sie im Dialogfeld Eigenschaften auf das Register Papier/Qualität, und stellen Sie Druckqualität auf Beste ein. Auf der Registerkarte Farbe stehen folgende Farbmanagement-Optionen zur Verfügung. Wählen Sie dieselbe Option aus, die Sie oben im Dialogfeld Drucken verwendet haben (Abschnitt "Druckfarbraum" (Print Space), Option "Profil"). ●...
Seite 149: Genaue Farben In Adobe Photoshop Cs (Postscript-Treiber)
Vergewissern Sie sich in diesem Fall, dass Sie das richtige Medienprofil im Dialogfeld "Drucken" (Abschnitt "Druckfarbraum" (Print Space), Option "Profil") ausgewählt haben (siehe oben). Druckereinstellungen Vergewissern Sie sich, dass Sie am Bedienfeld die richtige Papiersorte eingestellt haben. Genaue Farben in Adobe Photoshop CS (PostScript- Treiber) In diesem Thema wird nur eine Methode zur Steuerung der Farbausgabe Ihres Druckers beschrieben.
Seite 150 Kapitel 8 1998, CMYK: SWOP für die USA und Euroscale Coated v2 für den Rest der Welt. – Farbmanagement-Richtlinien: Wählen Sie Eingebettete Profile erhalten aus. – Druckausgabe: Weitere Informationen finden Sie unter “Einstellen der Farbausgabe” auf Seite 141. – Schwarzpunktkompensation verwenden: Diese Option wird empfohlen, wenn Sie die Farbanpassung Relativ farbmetrisch ausgewählt haben (siehe “Durchführen der Schwarzpunktkompensation”...
Seite 151 Übernehmen Sie andernfalls den Vorschlag von Adobe Photoshop: Nachdem Sie den Farbraum definiert haben, können Sie auf dem Bildschirm emulieren, wie das Bild gedruckt wird. Sie benötigen dazu ein ICC-Profil für Ihren Monitor. Wählen Sie Ansicht > Proof einrichten > Benutzerdefiniert. Wählen Sie im Dialogfeld die Optionen anhand der folgenden Informationen aus.
Seite 152 Kapitel 8 – Schwarzpunktkompensation verwenden: Diese Option wird empfohlen, wenn Sie die Farbanpassung Relativ farbmetrisch ausgewählt haben. Weitere Informationen finden Sie unter “Durchführen der Schwarzpunktkompensation” auf Seite 140. – Papierweiß: Mit diesem Kontrollkästchen kann die Weißheit des Papiers auf dem Bildschirm simuliert werden. Dies entspricht der Farbanpassung "Absolut farbmetrisch".
Seite 153: Genaue Farben In Adobe Indesign Cs
Treibereinstellungen Durch die Option "PostScript-Farbmanagement" (PostScript Color Management) werden die Farbeinstellungen des Treibers außer Kraft gesetzt. Der Treiber verwendet dann das Profil "Dokument" und die ausgewählte Farbanpassung. Im Treiber müssen lediglich folgende Einstellungen vorgenommen werden: ● Klicken Sie im Dialogfeld Eigenschaften auf das Register Papier/Qualität, und stellen Sie Druckqualität auf Beste ein.
Seite 154 Kapitel 8 einer Druckmaschine ausgegeben werden. Vergewissern Sie sich vor Beginn, dass die Kalibrierung für die verwendete Papiersorte durchgeführt wurde. Hinweis Für EPS-, PDF- und Graustufenbilder kann in Seitenlayout- Anwendungen kein Farbmanagement durchgeführt werden. Diese Bilder werden außerdem in sehr schlechter Qualität auf einem Monitor angezeigt. Anwendungseinstellungen Öffnen Sie Adobe InDesign, und klicken Sie im Menü...
Seite 155 Erstellen oder öffnen Sie das Bild mit seinem eigenen oder dem geeignetsten Farbraum. Bearbeiten Sie anschließend das Bild nach Bedarf. Wenn das Bild zum Senden an das Ausgabegerät fertig gestellt ist, können Sie auf Ihrem Drucker simulieren, wie es von diesem ausgegeben wird. Sie müssen dazu eine Konvertierung vom Quell- oder Arbeitsprofil in das CMYK- Ausgabegerät und danach von diesem in das Druckerprofil (kalibriert) durchführen.
Seite 156 Kapitel 8 Jedes Objekt in InDesign verfügt über sein eigenes Farbmanagement. Die nativen InDesign-Elemente verwenden die in den Farbeinstellungen definierten Arbeitsflächen (Standardprofile) und Farbanpassungen. Den platzierten Objekten werden eigene Profil- und Anpassungseinstellungen zugewiesen. Danach wird jedes Element anhand der jeweiligen Anpassungseinstellung von seinem Farbraum in den Farbraum der Simulation konvertiert.
Seite 157 Treibereinstellungen Für Seitenlayout-Anwendungen wird der PostScript-Treiber empfohlen, da er das Farbmanagement für CMYK-Daten, RGB-Daten oder beide gleichzeitig durchführen kann. Klicken Sie im Dialogfeld Eigenschaften auf das Register Papier/Qualität, und stellen Sie Druckqualität auf Beste ein. Wählen Sie auf der Registerkarte Farbe die Option Farbmanagement durch Anwendung (Application Managed Colors) aus, und aktivieren Sie das Kontrollkästchen Automatische PANTONE-Kalibrierung (Automatic PANTONE Calibration).
Seite 158: Genaue Farben In Quarkxpress 6
Kapitel 8 Genaue Farben in QuarkXPress 6 In diesem Thema wird nur eine Methode zur Steuerung der Farbausgabe Ihres Druckers beschrieben. Es gibt noch viele andere Möglichkeiten. Durch die beschriebene Technik können Sie über Ihren Drucker prüfen, wie die Farben von einer Druckmaschine ausgegeben werden.
Seite 159 Wählen Sie Monitor (Monitor Color Space), wenn die Simulation nur Anzeigezwecken dient. Mit Farbraum getrennte Ausgabe (Separation Output Color Space) können Sie auch die Simulation des Ausgabegeräts auf dem Bildschirm sehen. Die endgültige Ausgabe kann auf dem Drucker (Hard–Proofing) und dem Monitor (Soft-Proofing) simuliert werden. Öffnen Sie das Dokument, und bearbeiten Sie es wie gewünscht.
Seite 160 Kapitel 8 Hinweis Jedes Objekt in QuarkXpress verfügt über sein eigenes Farbmanagement. Für Volltonfarben wird das Farbprofil und die Farbanpassung verwendet, die im Dialogfeld "Farbmanagement- Einstellungen" (Color Management Preferences) in den Standardquellprofilen für Volltonfarben (RGB, CMYK und Hexachrom) definiert sind. Den importierten Objekten werden eigene Profil- und Anpassungseinstellungen zugewiesen.
Seite 161: Genaue Farben In Autodesk Autocad 2002
Genaue Farben in Autodesk AutoCAD 2002 In AutoCAD gibt es keine Farbmanagement-Einstellungen, konfigurieren Sie daher den Treiber für die bestmögliche Farbausgabe. Wenn Sie den HP-GL/2- und RTL- Treiber verwenden, klicken Sie auf die Schaltfläche "Eigenschaften", und nehmen Sie folgende Einstellungen vor.
Seite 162 Kapitel 8 Drucken mit der Drucker-Engine "Windows" Vergewissern Sie sich, dass der HP-GL/2- und RTL-Treiber installiert ist. Klicken Sie anschließend auf Datei > Seite und Drucker einrichten (Page and Print Setup), und wählen Sie den HP-GL/2- und RTL-Treiber aus. Klicken Sie auf die Schaltfläche Eigenschaften, und nehmen Sie folgende Einstellungen vor.
Seite 163 Klicken Sie auf Datei > Drucken. – Drucker-Engine (Printer Engine): Wählen Sie "Windows-Drucker" (Windows Printer) aus (der ausgewählte Rastertreiber wird verwendet). – Ausgabequalität (Abtastverhältnis) (Output Image Quality (Resample Ratio)): Diese Einstellung bestimmt, wie viele Pixel im Kartendokument bei der Erstellung einer ArcMap-Druckdatei abgetastet werden. •...
Seite 164 – Drucker-Engine (Printer Engine): Wählen Sie "ArcPress" aus. – Klicken Sie auf die Schaltfläche Eigenschaften, wählen Sie den Treiber "HP RTL (RGB) TrueColor" und danach die Auflösung des Druckauftrags aus. – Klicken Sie auf das Register "Farbänderung" (Color Adjustment), wenn Sie Gamma, Helligkeit, Kontrast oder Sättigung einstellen möchten.
Seite 165 Sie können jetzt drucken: Klicken Sie in diesem Dialogfeld und anschließend im Dialogfeld Drucken auf die Schaltfläche OK.
Seite 166 Kapitel 8...
Seite 167: Verwalten Von Druckaufträgen
Verwalten von Druckaufträgen ● “Senden eines Druckauftrags” auf Seite 165 ● “Speichern eines Druckauftrags” auf Seite 167 ● “Drucken eines gespeicherten Druckauftrags” auf Seite 167 ● “Überprüfen des Tinten- und Papierverbrauchs eines Druckauftrags” auf Seite 167 ● “Abbrechen eines Druckauftrags” auf Seite 167 ●...
Seite 168 Kapitel 9 Wählen Sie auf Ihrem Computer die Datei aus, die gedruckt werden soll. Hinweis Um einen Druckauftrag über den integrierten Webserver zu senden, muss weder der Druckertreiber noch die ursprüngliche Anwendung der betreffenden Datei auf dem Computer installiert sein. Wenn Sie mehrere Dateien senden möchten, klicken Sie auf die Schaltfläche Weitere Datei hinzufügen, und wählen Sie die nächste Datei aus.
Seite 169: Speichern Eines Druckauftrags
Speichern eines Druckauftrags Wenn Sie einen Druckauftrag später mit anderen Einstellungen (z. B. Format oder Qualität) noch einmal drucken möchten, können Sie ihn im Drucker speichern und brauchen ihn nicht erneut zu senden. Hinweis Wenn Sie einen Druckauftrag ohne Änderungen erneut drucken möchten, können Sie dies ohne ihn zu speichern über die Druckwarteschlange durchführen.
Seite 170: Verwalten Der Druckwarteschlange
Kapitel 9 Der Drucker führt nun das Papier weiter, als ob der Druckauftrag abgeschlossen ist. Hinweis Bei Druckaufträgen mit mehreren Seiten oder bei großen Dateien kann dies länger dauern. Verwalten der Druckwarteschlange Die folgenden Informationen treffen nur zu, wenn Sie die mit dem Drucker gelieferten Treiber verwenden oder Druckaufträge über den integrierten Webserver senden.
Seite 171 Sie haben dann die Wahl zwischen drei Einstellungen: ● Nach Verarbeitung: Der Drucker beginnt erst nach der Verarbeitung der ganzen Seite mit der Ausgabe. Dies ist die langsamste Einstellung, sie bietet aber die beste Druckqualität. ● Sofort: Der Drucker gibt die Seite aus, während er sie verarbeitet. Dies ist die schnellste Einstellung, aber der Drucker unterbricht möglicherweise die Ausgabe, um die Daten zu verarbeiten.
Seite 172: Verschachteln Von Aufträgen Zur Einsparung Von Papier
Kapitel 9 Auf diese Weise können auch Druckaufträge gelöscht werden, die noch nicht gedruckt wurden. Wenn der Auftrag aktuell gedruckt wird (Status = Drucken im Webserver oder Warteschlangenposition 0 am Bedienfeld) und Sie ihn abbrechen und löschen möchten, müssen Sie zuerst auf das Symbol Abbrechen klicken (Webserver) bzw. die Taste Abbrechen drücken (Bedienfeld) und ihn anschließend aus der Warteschlange löschen.
Seite 173 Alle Seiten müssen sich in der einen oder der anderen der folgenden beiden Gruppen befinden (die beiden Gruppen können nicht in derselben Verschachtelung kombiniert werden): – HP-GL/2, RTL, CALS G4 – PostScript, PDF, TIFF, JPEG ● JPEG-, TIFF- und CALS G4-Seiten mit höheren Auflösungen als 300 dpi können in manchen Fällen nicht mit anderen Seiten verschachtelt werden.
Seite 174 Kapitel 9 Während der Drucker auf die Datei wartet, wird die verbleibende Zeit auf dem Bedienfeld angezeigt. Wenn Sie die Schachtelung sofort drucken (das Warten abbrechen) möchten, drücken Sie die Taste Abbrechen.
Seite 175: Warten Des Druckers
Warten des Druckers ● “Reinigen der Außenseite des Druckers” auf Seite 173 ● “Reinigen der Anpressplatte” auf Seite 173 ● “Schmieren des Druckkopfwagens” auf Seite 176 ● “Warten der Tintenpatronen” auf Seite 177 ● “Transportieren oder Lagern des Druckers” auf Seite 177 ●...
Seite 176 Kapitel 10 Entfernen Sie mit einer trockenen Bürste die Tintenrückstände aus dem Schnittkanal. Entfernen Sie mit derselben trockenen Bürste die Tintenrückstände von der Oberfläche der Anpressplatte. Feuchten Sie ein weiches, fusselfreies Tuch leicht mit Isopropylalkohol an, und entfernen Sie die mit der Bürste gelösten Tintenrückstände. Hinweis Isopropylalkohol ist nicht im Wartungskit enthalten.
Seite 177 Vorsicht Verwenden Sie keine handelsüblichen Reinigungsmittel oder Scheuermittel. Bringen Sie keine Flüssigkeit direkt auf die Platte auf, da sonst zu viel Feuchtigkeit zurückbleibt. Die Gummiräder dürfen überhaupt nicht mit Flüssigkeit in Berührung kommen (auch nicht mit dem feuchten Tuch). Reinigen Sie die Schnittrampe mit dem feuchten Tuch. Reinigen Sie die sichtbaren Bereiche der Räder mit einem trockenen Tuch.
Seite 178: Schmieren Des Druckkopfwagens
Kapitel 10 Schmieren des Druckkopfwagens Der Druckkopfwagen muss gelegentlich (etwa einmal im Jahr) geschmiert werden, damit er leichter über das Gleitgestänge läuft. Damit Sie Zugang zum Wagen erhalten, wählen Sie am Bedienfeld das Symbol und danach Druckköpfe > Druckköpfe jetzt ersetzen aus. Der Wagen wird dann in die Mitte des Druckers gefahren.
Seite 179: Warten Der Tintenpatronen
Warten der Tintenpatronen Während der Lebensdauer einer Patrone sind normalerweise keine Wartungsarbeiten erforderlich. Um jedoch die bestmögliche Druckqualität zu erzielen, müssen Sie eine Patrone ersetzen, sobald das Ablaufdatum erreicht ist. Das Ablaufdatum ist das auf der Patrone angegebene Datum zuzüglich 6 Monate. Transportieren oder Lagern des Druckers Wenn Sie den Drucker transportieren oder für einen längeren Zeitraum einlagern möchten, müssen Sie die entsprechenden Vorbereitungen treffen, damit er nicht...
Seite 180 Kapitel 10 Wenn Sie den integrierten Webserver nicht verwenden können (weil beispielsweise keine TCP/IP-Verbindung mit dem Drucker vorhanden ist, Sie also USB oder AppleTalk einsetzen), laden Sie die Firmware-Aktualisierungen und das Installationsprogramm aus folgenden Webseiten herunter: ● http://www.hp.com/support/designjet/fw4000/ oder ● http://www.hp.com/support/designjet/fw4000ps/...
Seite 181: Verwenden Des Bilddiagnosedrucks
Verwenden des Bilddiagnosedrucks ● “Ausgeben des Bilddiagnosedrucks” auf Seite 179 ● “Verwenden des Bilddiagnosedrucks” auf Seite 180 ● “Auswerten von Teil 1 der Bilddiagnose” auf Seite 180 ● “Auswerten von Teil 2 der Bilddiagnose” auf Seite 182 ● “Auswerten von Teil 3 der Bilddiagnose” auf Seite 185 ●...
Seite 182: Verwenden Des Bilddiagnosedrucks
Kapitel 11 Lesen Sie nach der Ausgabe des Drucks “Verwenden des Bilddiagnosedrucks” auf Seite 180. Verwenden des Bilddiagnosedrucks Der Bilddiagnosedruck besteht aus drei nummerierten Teilen. Teil 1 testet die Druckkopfausrichtung. Siehe “Auswerten von Teil 1 der Bilddiagnose” auf Seite 180. Teil 2 testet die Druckkopfleistung und den Papiervorschubmechanismus.
Seite 183 Bei einem vertikalen Versatz erhalten Sie in etwa folgende Ausgabe: Bei einem bidirektionalen Versatz erhalten Sie in etwa folgende Ausgabe: Problembehebung Richten Sie die Druckköpfe mit derselben Papiersorte wie beim Auftreten der mangelhaften Druckqualität aus, falls möglich (manche Papiersorten sind nicht für die Druckkopfausrichtung geeignet).
Seite 184: Auswerten Von Teil 2 Der Bilddiagnose
Kapitel 11 Wenn dies nicht zur Verbesserung der Druckqualität führt, wenden Sie sich an den Kundendienst. Auswerten von Teil 2 der Bilddiagnose Der Zweck von Teil 2 dient dem Testen der korrekten Funktionsweise von Druckköpfen und Papiervorschubmechanismus. Dieser Teil des Drucks sollte nicht zum Überprüfen von Farbkonsistenz und -genauigkeit verwendet werden.
Seite 185 oder ein wellenförmiges Muster bilden: Querstreifen nur in den Balken einer Farbe Wenn ein Druckkopfproblem vorliegt, weisen nur die Balken einer Farbe Querstreifen auf. Zumindest sind die Streifen bei einer Farbe viel besser sichtbar als bei den anderen Farben. Hinweis Die Streifenbildung in den grünen Balken ist schwerer zu erkennen, und kann durch einen gelben oder einen cyanfarbenen Druckkopf verursacht werden.
Seite 186 Kapitel 11 Problembehebung Vergewissern Sie sich, dass Sie die richtigen Druckqualitätseinstellungen ausgewählt haben (siehe “Auswählen der Druckqualitätseinstellungen” auf Seite 129). Überprüfen Sie, ob Sie die richtigen Einstellungen für die Druckqualität verwenden. Siehe “Auswählen der Druckqualitätseinstellungen” auf Seite 129. Drucken Sie erneut den Bilddiagnosedruck. Falls weiterhin Streifenbildung auftritt, fahren Sie mit Schritt 4 und 5 fort.
Seite 187: Auswerten Von Teil 3 Der Bilddiagnose
Auswerten von Teil 3 der Bilddiagnose Falls Teil 2 ein Druckkopfproblem aufzeigt, können Sie anhand von Teil 3 genau feststellen, um welchen Druckkopf es sich handelt. Jedes Rechteck in diesem Teil ist mit der Nummer des Druckkopfs beschriftet, von dem es gedruckt wurde. Nachstehend drei Beispiele für ein schwarzes Rechteck in vergrößerter Darstellung, in der die feinen Linien sichtbar sind: In den beiden ersten Beispielen oben fehlen so viele Linien, dass der Druckkopf...
Seite 188: Weitere Maßnahmen, Wenn Das Problem Immer Noch Auftritt
Druckqualitätseinstellung” auf Seite 128. ● Überprüfen Sie den Treiber, mit dem Sie drucken. Falls es sich nicht um einen Treiber von HP handelt, laden Sie den richtigen Druckertreiber von der Website http://www.hp.com/go/designjet/ herunter. ● Wenn Sie einen RIP eines anderen Herstellers verwenden, ist dieser möglicherweise falsch konfiguriert.
Seite 189: Durchführen Einer Papiervorschubkalibrierung
Nicht unterstütztes Papier – Verschiedene Papierhersteller bieten Papiersorten mit höchst unterschiedlichen Eigenschaften (z. B. Stärke und Steifheit) an, die von der Kalibrierung profitieren können. Sie erzielen die besten Druckergebnisse mit den von HP empfohlenen Papiersorten (siehe “Auswählen der unterstützten Papiersorten” auf Seite 94). ●...
Seite 190 Kapitel 12 Hinweis 3 Für das Papier verschiedener Hersteller müssen u. U. unterschiedliche Papiervorschubeinstellungen gewählt werden, auch wenn es sich um dieselbe Sorte handelt. Daher ist die Kalibrierung nur für die jeweils dazu verwendete Papiersorte hilfreich. Beachten Sie bei der Kalibrierung, dass alle vorherigen Papiervorschubeinstellungen für die betreffende Papiersorte überschrieben werden.
Seite 191 Das Drucken dauert mit der Einstellung Linienzeichnung/Text ca. drei Minuten und mit der Einstellung Bilder ca. fünf Minuten. Nachdem die Kalibrierungsmuster gedruckt wurden, schneidet der Drucker das Papier ab. Sehen Sie sich die Muster (1 bis 7) an, und entscheiden Sie, welches die beste Qualität hat.
Seite 192 Kapitel 12 • Wenn zwei aufeinander folgende Muster keine Streifenbildung aufweisen (siehe unten), entscheiden Sie sich anhand der ober- und unterhalb befindlichen Muster. Enthält beispielsweise das Muster über den beiden identischen Mustern weniger Streifen als dasjenige unter ihnen, verwenden Sie das obere Muster. •...
Seite 193 Wählen Sie das Symbol oder und dann Kalibrierung Papiervorschub > Linienzeichnung/Text oder Bilder > Muster auswählen. Wählen Sie die Nummer des Musters aus (1 bis 7), das am besten gedruckt wurde. Wenn Sie sich nicht zwischen zwei Mustern entscheiden können (z. B. zwischen 3 und 4), wählen Sie Zwischen Muster 3 und 4 aus.
Seite 194 Kapitel 12...
Seite 195: Probleme Mit Der Druckqualität
“Farbgenauigkeit” auf Seite 203 ● “PANTONE-Farbgenauigkeit” auf Seite 203 ● “Farbabgleich zwischen unterschiedlichen HP Designjet-Druckern” auf Seite 204 Allgemeine Hinweise Beachten Sie sich bei allen Druckqualitätsproblemen zuerst folgende Hinweise: ● Sie erzielen die beste Leistung mit Ihrem Drucker, wenn Sie ausschließlich Originalzubehör und -verbrauchsmaterial des Herstellers verwenden.
Seite 196: Streifenbildung (Horizontale Linien Im Druckbild)
“Reinigen der Druckköpfe (Regenerierung)” auf Seite 114. Verwenden Sie eine schwerere Papiersorte: wir empfehlen für Drucke mit dichten Farben HP Gestrichenes Papier (schwer) oder HP Produktivitäts-Fotopapier (hochglänzend). Tritt das Problem immer noch auf, führen Sie eine Überprüfung mit Hilfe des Bilddiagnosedrucks durch (siehe “Verwenden des...
Seite 197: Linien Fehlen Oder Sind Dünner Als Erwartet
“Reinigen der Druckköpfe (Regenerierung)” auf Seite 114. Verwenden Sie eine schwerere Papiersorte: wir empfehlen für Drucke mit dichten Farben HP Gestrichenes Papier (schwer) oder HP Produktivitäts-Fotopapier (hochglänzend). Tritt das Problem immer noch auf, führen Sie eine Überprüfung mit Hilfe des Bilddiagnosedrucks durch (siehe “Verwenden des...
Seite 198 Kapitel 13 In diesem Fall wird die folgende Prozedur empfohlen: Reinigen Sie die elektrischen Kontakte des Druckkopfs, der die Probleme verursacht (in diesem Beispiel die Kontakte des Magenta-Druckkopfs). Siehe “Reinigen der elektrischen Kontakte eines Druckkopfs” auf Seite 115. Überprüfen Sie, ob Sie die richtigen Einstellungen für die Druckqualität verwenden.
Seite 199: Körnigkeit
Körnigkeit Vergewissern Sie sich, dass Sie die richtigen Druckqualitätseinstellungen ausgewählt haben (siehe “Auswählen der Druckqualitätseinstellungen” auf Seite 129). Verwenden Sie den Bilddiagnosedruck, um das Problem weitergehend zu analysieren (siehe “Verwenden des Bilddiagnosedrucks” auf Seite 179). Gewelltes Papier Wenn das Papier nicht flach aus dem Drucker herauskommt, sondern leichte Wellungen aufweist, sind wahrscheinlich auch sichtbare Fehler wie z.
Seite 200: Ausdruck Verschmiert Bei Berührung
Kapitel 13 Verwenden Sie eine schwerere Papiersorte: wir empfehlen für Drucke mit dichten Farben HP Gestrichenes Papier (schwer) oder HP Produktivitäts-Fotopapier (hochglänzend). Weitere Informationen finden Sie unter “Auswählen der Druckqualitätseinstellungen” auf Seite 129. Ausdruck verschmiert bei Berührung Die Pigmente der schwarzen Tinte können verschmieren, wenn Sie mit dem Finger oder einem Stift berührt werden.
Seite 201: Fehler Am Anfang Der Druckausgabe
● Verwenden Sie eine empfohlene Papiersorte (siehe “Auswählen der unterstützten Papiersorten” auf Seite 94). ● Enthält das Druckbild intensive Farben, verwenden Sie HP Gestrichenes Papier (schwer). ● Verwenden Sie breite Ränder (siehe “Anpassen der Ränder” auf Seite 132), oder positionieren Sie das Druckbild mit der Anwendung so auf der Seite, dass sich breitere Ränder ergeben.
Seite 202: Stufenförmige Linien
Kapitel 13 So vermeiden Sie das Problem: Wählen Sie im Druckertreiber, über den integrierten Webserver oder am Bedienfeld die Option für breitere Ränder aus. Dies führt dazu, dass der Bereich des Papiers, in dem die Probleme aufgetreten sind (Anfang der Seite), nicht mehr bedruckt wird.
Seite 203: Linien Werden Nicht Durchgängig Gedruckt
● Die Ränder von rechteckigen Farbflächen haben die falsche Farbe. So beheben Sie dieses Problem: Vergewissern Sie sich, dass Sie die richtigen Druckqualitätseinstellungen ausgewählt haben (siehe “Auswählen der Druckqualitätseinstellungen” auf Seite 129). Richten Sie die Druckköpfe aus (siehe “Ausrichten der Druckköpfe” auf Seite 120). Linien werden nicht durchgängig gedruckt Führen Sie die nachstehenden Schritt aus, wenn Linien im Druckbild wie folgt ausgegeben werden:...
Seite 204: Undeutliche Konturen Durch Verlaufende Tinte
Vertikale Linien werden auf Rollenpapier besser gedruckt als auf Blattpapier. Wenn Sie Blattpapier verwenden müssen, stellen Sie die Druckqualität auf Beste ein. Verwenden Sie eine schwerere Papiersorte, wie beispielsweise HP Gestrichenes Papier (schwer) oder HP Produktivitäts-Fotopapier (hochglänzend) (siehe “Auswählen der Druckqualitätseinstellungen” auf Seite 129).
Seite 205: Farbgenauigkeit
Farbgenauigkeit Es gibt zwei grundlegende Voraussetzung für genaue Farben: Verwenden Sie eine Papiersorte, für die eine Kalibrierung durchgeführt wurde. Sie erhalten dadurch eine gleichbleibend gute Farbausgabe auf jedem Drucker. Siehe “Durchführen der Farbkalibrierung” auf Seite 139. Wählen Sie in Ihrer Anwendung die geeigneten Optionen aus (siehe “Erhalten genauer Farben vom Drucker”...
Seite 206: Farbabgleich Zwischen Unterschiedlichen Hp Designjet-Druckern
Drücken über separate PostScript-Treiber Sie drucken auf jedem Drucker mit dem jeweils zugehörigen PostScript-Treiber. In diesem Beispiel verwenden wir einen HP Designjet 4000 und einen HP Designjet 1000. Stellen Sie sicher, dass in beiden Druckern die aktuelle Firmware-Version installiert ist. Siehe “Aktualisieren der Drucker-Firmware” auf Seite 177.
Seite 207 Geben Sie das Druckbild auf dem HP Designjet 1000 mit den Standardeinstellungen aus. Bereiten Sie jetzt die Ausgabe dieses Bildes auf dem HP Designjet 4000 vor. Weisen Sie in der Anwendung als Farbraum die Emulation des HP Designjet 1000 sowie die Papiersorte zu, die in dem Drucker verwendet wurde. Die an den Treiber gesendeten Daten müssen bereits in diesen Emulationsfarbraum (ein...
Seite 208 Kapitel 13 Drucken derselben HP-GL/2-Datei Sie haben eine HP-GL/2-Datei (so genannte PLT-Datei) mit dem für einen Drucker installierten HP-GL/2-Treiber erstellt und wollen diese Datei auf beiden Druckern ausgegeben. Stellen Sie sicher, dass in beiden Druckern die aktuelle Firmware-Version installiert ist. Siehe “Aktualisieren der Drucker-Firmware” auf Seite 177.
Seite 209: Druckbildfehler
Wenn die Grafiksprache am Bedienfeld auf Automat. (Standardeinstellung) eingestellt ist, testen Sie die anderen Einstellungen: PostScript für eine PostScript- Datei, HP-GL/2 für eine HP-GL/2-Datei usw. (siehe “Ändern der Grafiksprache” auf Seite 137). Senden Sie die Datei anschließend erneut an den Drucker.
Seite 210: Das Druckbild Wird Abgeschnitten
Das Bild kann in diesem Fall nur vollständig gedruckt werden, wenn Sie die Auflösung so verringern, dass es aus weniger als 32.768 Pixeln besteht. Der HP-GL/2-Treiber verfügt über die Option Kompatibilität mit 16-Bit-Anwendungen (Compatibility with 16-bit applications), mit der die Auflösung automatisch verringert werden kann.
Seite 211: Das Druckbild Wird Unerwartet Gedreht
Das Schnittstellenkabel zwischen Drucker und Netzwerk (bzw. Computer) ist möglicherweise defekt. Verwenden Sie ein anderes Kabel. ● Wenn die Grafiksprache am Bedienfeld auf Automat. (Standardeinstellung) eingestellt ist, testen Sie die anderen Einstellungen: PostScript für eine PostScript-Datei, HP-GL/2 für eine HP-GL/2-Datei usw. (siehe “Ändern der...
Seite 212: Zwei Druckbilder Werden Auf Demselben Blatt Übereinander Gedruckt
Hier sind einige mögliche Erklärungen: ● Sie haben die Einstellungen am Bedienfeld durch Auswahl des Symbols dann von Menü Standard-Druckeinst. > HP-GL/2-Einstellungen > Palette definieren geändert, aber vergessen, die betreffende Palette unter Menü Standard-Druckeinst. > HP-GL/2-Einstellungen > Palette auszuwählen. ●...
Seite 213: Probleme Mit Dem Tintensystem
Probleme mit dem Tintensystem ● “Tintenpatrone kann nicht eingesetzt werden” auf Seite 211 ● “Druckkopf kann nicht eingesetzt werden” auf Seite 211 ● “Druckkopfreiniger kann nicht eingesetzt werden” auf Seite 211 ● “Auf dem Bedienfeld wird weiterhin die Meldung zum erneuten Einsetzen bzw. zum Ersetzen eines Druckkopfs angezeigt”...
Seite 214: Auf Dem Bedienfeld Wird Weiterhin Die Meldung Zum Erneuten Einsetzen Bzw. Zum Ersetzen Eines Druckkopfs Angezeigt
Kapitel 15 Auf dem Bedienfeld wird weiterhin die Meldung zum erneuten Einsetzen bzw. zum Ersetzen eines Druckkopfs angezeigt Entnehmen Sie den Druckkopf und prüfen Sie, ob die Schutzfolie entfernt wurde. Reinigen Sie die elektrischen Kontakte zwischen Druckkopf und Wagen (siehe “Reinigen der elektrischen Kontakte eines Druckkopfs”...
Seite 215: Nicht Mit Druckkopf
● Reiniger neu einsetzen: Sie sollten den Druckkopfreiniger entnehmen und erneut einsetzen. ● Falscher Schacht: Der Druckkopfreiniger wurde an der falschen Position installiert. ● Aufgebraucht: Der Druckkopfreiniger hat das Ende seiner geplanten Lebensdauer erreicht. ● Nicht mit Druckkopf ausgetauscht: Sie haben einen neuen Druckkopf installiert, den mitgelieferten Druckkopfreiniger aber nicht.
Seite 216 Kapitel 15...
Seite 217: Papierprobleme
Papierprobleme ● “Das Papier kann nicht geladen werden” auf Seite 215 ● “Papierstau (Papier steckt im Drucker fest)” auf Seite 216 ● “Seiten werden im Fach nicht richtig gestapelt” auf Seite 219 ● “Der Drucker benötigt viel Papier zum Ausrichten der Druckköpfe” auf Seite 219 Das Papier kann nicht geladen werden ●...
Seite 218: Papierstau (Papier Steckt Im Drucker Fest)
Kapitel 16 Meldung Maßnahme Rollenkante nicht Der Drucker kann die rechte Papierkante nicht gefunden. finden. Das Papier ist möglicherweise falsch eingelegt. Drücken Sie die Taste Auswählen, und laden Sie die Rolle erneut. Blattkante nicht gefunden. Der Drucker kann die Papierkanten nicht finden. Das Papier ist möglicherweise falsch eingelegt.
Seite 219 Überprüfen des Druckkopfpfads Schalten Sie den Drucker mit dem Netzschalter an der Rückseite aus. Öffnen Sie das Druckerfenster. Versuchen Sie, den Druckkopfwagen aus dem Weg zu schieben.
Seite 220 Kapitel 16 Klappen Sie den blauen Papierladehebel ganz nach oben. Ziehen Sie vorsichtig das gestaute Papier, das Sie fassen können, oben aus dem Drucker heraus. Ziehen Sie den Rest der Rolle oder des Blatts nach unten und aus dem Drucker heraus.
Seite 221: Seiten Werden Im Fach Nicht Richtig Gestapelt
Wenn sich immer noch Papierreste im Drucker befinden, können diese oft durch Laden einer stärkeren Papiersorte entfernt werden. 10. Falls nach einem Papierstau Probleme mit der Druckqualität auftreten, richten Sie die Druckköpfe erneut aus. Siehe “Ausrichten der Druckköpfe” auf Seite 120. Prüfen des Papierpfads ●...
Seite 222 Kapitel 16...
Seite 223: Sonstige Probleme
Die Überprüfung des gesamten Dateisystems dauert normalerweise ca. eine halbe Stunde. Es gibt keine Möglichkeit, diesen Vorgang zu beschleunigen. Wenn Sie den Drucker ausschalten, wird die Überprüfung nach dem nächsten Einschalten durchgeführt. Falls dieses Problem auch ohne Stromausfall wiederholt auftritt, wenden Sie sich an den HP Kundendienst.
Seite 224: Bedienfeldmeldung
Kapitel 17 Bedienfeldmeldung Das Bedienfeld zeigt Meldungen unterschiedlicher Art an. Zum Teil können Sie ohne weitere Maßnahmen drucken, in anderen Fällen müssen Sie zuvor bestimmte Schritte durchführen. ● Wenn der Drucker auf eine Bedingung stößt, über die Sie informiert sein sollten, wird eine entsprechende Bedienfeldmeldung angezeigt.
Seite 225 Problem weiterhin auftritt, wenden Sie sich an den Kundendienst. 27:03 Drucker neu starten. Bei Während der Druckkopferkennung wurde Dauerstörung HP Support. ein Fehler entdeckt. Setzen Sie alle Druckköpfe neu ein (siehe “Herausnehmen eines Druckkopfs” auf Seite 106, “Einsetzen eines Druckkopfs” auf Seite 110 und “Neustarten des Druckers?”...
Seite 226 Problem weiterhin auftritt, installieren Sie die neueste Firmware. 63:04 Drucker neu starten. Bei Am Netzwerkanschluss ist ein Fehler Dauerstörung HP Support. aufgetreten. Weitere Informationen finden Sie unter “Neustarten des Druckers?” auf Seite 76. Wenn das Problem weiterhin auftritt, installieren Sie die neueste Firmware.
Seite 227: Meldung Der Druckkopfüberwachung
Wenn eine nicht in dieser Tabelle aufgeführte Fehlermeldung am Bedienfeld angezeigt wird, gehen Sie folgendermaßen vor: Starten Sie den Drucker neu (siehe “Neustarten des Druckers?” auf Seite 76), und/oder prüfen Sie, ob die aktuellen Versionen von Firmware und Treiber eingesetzt werden. Unter “Aktualisieren der Drucker-Firmware”...
Seite 228: Druckauftrag Wartet Auf Zeitüberschreitung
Kapitel 17 Symbol und danach Menü Standard-Druckeinst. > PS-Einstellungen > Codierung > ASCII aus. Konfigurieren Sie die Anwendung dann so, dass sie ASCII-Daten sendet. Druckauftrag wartet auf Zeitüberschreitung Auch wenn alles in Ordnung ist (Papier ist geladen, alle Tintenkomponenten sind eingesetzt, keine Dateifehler), gibt es Gründe, warum eine vom Computer gesendete Datei nicht wie erwartet gedruckt wird: ●...
Seite 229: Kommunikationsprobleme Zwischen Computer Und Drucker
aufrechtzuerhalten. Überprüfen Sie den Druckkopfstatus am Bedienfeld oder über den integrierten Webserver, und tauschen Sie die Druckköpfe bei Bedarf aus. ● Befinden sich schwarze Flächen hoher Dichte im Bild? In diesem Fall wechselt der Drucker vorübergehend in einen langsameren Druckmodus, um die Druckqualität aufrechtzuerhalten.
Seite 230: Die Fehlermeldung "Zu Wenig Speicher" Wird Angezeigt
Auftrags wegen zu wenig Speicher fehlschlagen, obwohl Sie zuvor größere Dateien ohne Probleme gedruckt haben. In diesem Fall ist eine Speicheraufrüstung des Druckers ratsam. Wenn Sie den Windows HP-GL/2-Treiber verwenden, können Sie häufig Speicherprobleme beheben, indem Sie auf der Registerkarte Dienste (Services) zuerst Softwareprobleme beheben (Troubleshoot software problems) und danach Auftrag als Bitmap drucken (im Computer verarbeiten) (Print job as a bitmap (process in computer)) auswählen.
Seite 231: Die Rollen Der Anpressplatte Quietschen
Dies geschieht aufgrund eines Problems in AutoCAD 2000, das durch Herunterladen des Plotting Update Patch (plotupdate.exe) von der Autodesk-Website http://www.autodesk.com/ behoben werden kann. Sie sollten diesen Patch auch installieren, wenn beim Drucken in AutoCAD 2000 andere merkwürdige Probleme auftreten. Die Rollen der Anpressplatte quietschen Die Rollen der Anpressplatte müssen gelegentlich geschmiert werden.
Seite 232 Kapitel 17 Wiederholen Sie diesen Schritt, bis sich in jeder Öffnung der Platte drei Tropfen Öl befinden. Achten Sie darauf, dass kein Öl auf die Anpressplatte gelangt. Falls sich Öl auf der Platte befindet, wischen Sie es mit dem Tuch im Kit ab. Schließen Sie das Fenster.
Seite 234 Kapitel 17...
Seite 235: Nähere Informationen Zum Drucker
Betriebssystem durchgeführt wird und die Daten daher bereits farbverwaltet an den Drucker gesendet werden. ● HP CMYK Plus: Ein Satz von HP-eigenen Ausgaberegeln, die bei den meisten kommerziellen, digitalen Druckaufträgen zu guten Ergebnissen führen. Die eingeschränkte Farbskala der Druckerpresse wird auf die größere Farbskala des Druckers erweitert.
Seite 236 ● Photoshop 4, CMYK Standard ● Photoshop 5, CMYK Standard ● Andere HP Designjet-Drucker können emuliert werden. Am Bedienfeld und im integrierten Webserver stehen noch weitere Optionen zur Verfügung: ● Japan Color 2001 Coated: Diese Einstellung verwendet die Spezifikation Japan Color 2001 für Typ 3 Papier (gestrichen).
Seite 237: Anschließen Des Druckers
RGB-Emulation Diese Emulationseinstellungen werden nur für PDF-, PostScript-, TIFF- und JPEG- Dateien verwendet. Bei HP-GL/2- und RTL-Dateien werden nur die Einstellungen "sRGB" und "AdobeRGB" unterstützt. Wenn Sie ein RGB-Bild drucken möchten, müssen Sie es in CMYK-Daten konvertieren (obwohl dies möglicherweise in der Anwendung oder im Betriebssystem durchgeführt werden kann).
Seite 238: Anzeigen Auf Der Rückseite Des Druckers
Kapitel 18 Anzeigen auf der Rückseite des Druckers Auf der Rückseite des Druckers befinden sich über dem Netzschalter drei kleine Anzeigen. ● Die linke bernsteinfarbene Anzeige leuchtet, wenn sich der Drucker im Ruhemodus befindet. ● Die blaue Anzeige in der Mitte leuchtet, wenn der Drucker eingeschaltet ist (mit Strom versorgt wird).
Seite 239: Vorbeugende Wartungsmaßnahmen
Diese Meldungen besagen, dass einige Komponenten nahezu abgenutzt sind. Sie können dann je nach Druckernutzung noch für einige Zeit drucken. Wir empfehlen aber nachdrücklich, dass Sie sich mit dem HP Kundendienst in Verbindung setzen und eine vorbeugende Wartung vor Ort vereinbaren. Die Lebensdauer Ihres Druckers wird für einen weiteren Wartungszeitraum verlängert, wenn die abgenutzten Teile von...
Seite 240 Kapitel 18 Das Vereinbaren eines Wartungstermins hat zwei entscheidende Vorteile: ● Die Druckerkomponenten können zu einer Ihnen genehmen Zeit ausgetauscht werden, damit Ihr Geschäftsbetrieb nicht beeinträchtigt wird. ● Der Servicetechniker tauscht bei seinem Besuch mehrere Komponenten auf einmal aus. Sie brauche dann keine weiteren Termine zu vereinbaren.
Seite 241: Nähere Informationen Zum Integrierten Webserver
Webserver” auf Seite 77). Mit dem integrierten Webserver sind folgende Operationen möglich: ● Druckaufträge in unterschiedlichen Dateiformaten (HP-GL/2, HP-RTL, PostScript, PDF, JPEG, TIFF, CALS G4) ohne Treiber oder Anwendung an den Drucker senden: siehe “Senden eines Druckauftrags” auf Seite 165.
Seite 242 Kapitel 19 ● E-Mail-Benachrichtigungen bei bestimmten Warn- und Fehlerbedingungen (z. B. niedriger Tintenstand) konfigurieren: siehe “Konfigurieren von E-Mail- Benachrichtigungen zu bestimmten Fehlerbedingungen” auf Seite 79. ● Drucker-Firmware aktualisieren: siehe “Aktualisieren der Drucker- Firmware” auf Seite 177. ● Verschiedene Druckereinstellungen auf der Seite Geräteinstallation ändern: ●...
Seite 243: Nähere Informationen Zum Tintensystem
Nähere Informationen zum Tintensystem ● “Tintenpatronen” auf Seite 241 ● “Druckköpfe” auf Seite 243 ● “Druckkopfreiniger” auf Seite 244 ● “Tipps zum Tintensystem” auf Seite 244 Tintenpatronen Die vier Tintenpatronen des Druckers versorgen die Druckköpfe mit gelber, magenta, schwarzer und cyanfarbener Tinte. Die Farbpatronen haben eine Kapazität von 225 cm³, die schwarze Patrone fasst 400 cm³.
Seite 244 Tinte enthält. Wenn eine Patrone leer ist, wird die Druckausgabe unterbrochen und auf dem Bedienfeld eine entsprechende Meldung angezeigt: Wir empfehlen, dass Sie die leere Patrone durch eine neue HP Originalpatrone ersetzen (siehe “Entnehmen einer Tintenpatrone” auf Seite 99 und “Einsetzen einer Tintenpatrone”...
Seite 245: Druckköpfe
Falls Sie sich dennoch dazu entscheiden, eine nachgefüllte bzw. nicht von HP hergestellte Tintenpatrone einzusetzen, müssen Sie folgende Anweisungen befolgen, damit der Drucker eine Patrone verwendet, von der er annimmt, dass sie leer ist. Installieren Sie die Patrone im Drucker (siehe “Einsetzen einer Tintenpatrone”...
Seite 246: Druckkopfreiniger
Kapitel 20 Vorsicht Sie erhalten mit jedem gekauften Druckkopf einen neuen Druckkopfreiniger. Tauschen Sie Druckkopf und Druckkopfreiniger immer zusammen aus. Wenn Sie den alten Druckkopfreiniger im Drucker lassen, verkürzen Sie die Lebensdauer des neuen Druckkopfs und beschädigen möglicherweise den Drucker. Druckkopfreiniger Jeder Druckkopf verfügt über einen eigenen Druckkopfreiniger.
Seite 247 ● Lassen Sie den Drucker und die Druckkopfreiniger die Druckköpfe automatisch reinigen. ● Nehmen Sie die Tintenpatronen und Druckköpfe nicht unnötig heraus. ● Die Tintenpatronen dürfen auf keinen Fall während des Druckens herausgenommen werden. Nehmen Sie sie nur heraus, wenn der Drucker für den Austausch bereit ist.
Seite 248 Kapitel 20...
Seite 249: Nähere Informationen Über Papier
Nähere Informationen über Papier ● “Nähere Informationen über Papier” auf Seite 247 ● “Trocknungszeit” auf Seite 248 Nähere Informationen über Papier Die Auswahl der richtigen Papiersorte für Ihre Bedürfnisse ist ein wesentlicher Schritt zur Sicherstellung einer guten Druckqualität. Sie erzielen die besten Druckergebnisse, wenn Sie ausschließlich empfohlene Papiersorten (siehe “Auswählen der unterstützten Papiersorten”...
Seite 250: Trocknungszeit
Kapitel 21 den Bedienfeldeinstellungen. Die Kombination von Papiersorte und Druckqualität teilt dem Drucker mit, wie die Tinte auf das Papier aufgebracht wird (z. B. Tintendichte, Rasterungsmethode und Anzahl der Druckkopfdurchgänge). Siehe “Auswählen der Druckqualitätseinstellungen” auf Seite 129. ● Auch wenn das Tintensystem des Druckers eine gute Lichtbeständigkeit bietet, können die Farben verblassen oder sich ändern, wenn sie über einen längeren Zeitraum der Sonneneinstrahlung ausgesetzt werden.
Seite 251: Nähere Informationen Zu Den Druckerspezifikationen
“Elektrische Spezifikationen” auf Seite 252 ● “Umweltschutz” auf Seite 252 ● “Umgebungsbedingungen” auf Seite 252 ● “Geräuschparameter” auf Seite 253 Funktionsspezifikationen HP Nr. 90 Tintenverbrauchsmaterial Druckköpfe Gelb, Magenta, Schwarz und Cyan (je zwei) Druckkopfreiniger Gelb, Magenta, Schwarz und Cyan (je zwei) Tintenpatronen Die Farbpatronen (Gelb, Magenta und Cyan) haben eine Kapazität von 225...
Seite 252 Kapitel 22 Druckauflösung (Fortsetzung) Druc Max. Optimieren für Optimieren für Bilder kqual Detail Linienzeichnung/Text ität Ausgabeau Druckauflösung Ausgabeau Druckauflösung flösung (dpi) flösung (dpi) (dpi) (dpi) Fotopapier, Produktivitäts- Leinwand) Fotopapier/ Fotopapier, 1200×1200 Leinwand) (andere Papiersorten) 1200×1200 (andere Papiersorten) 600×600 1200×1200 600×600 1200×1200 (hochglänzendes (hochglänzendes...
Seite 253 55 mm (Blatt, Breiter) Mechanische Genauigkeit ±0,1% der angegebenen Vektorlänge oder ±0,1 mm bei 23° C und 50 – 60 % relativer Luftfeuchtigkeit auf A0-Druckmedien (HP Folie, matt) im Druckmodus Beste oder Normal. Unterstützte Grafiksprachen HP Designjet 4000 und 4000ps...
Seite 254: Maße Und Gewicht
50 – 60 Hz Strom < 6 A Energieverbrauch < 1 kW Umweltschutz Die neuesten Umweltschutzinformationen erhalten Sie unter http://www.hp.com/. Suchen Sie dort nach dem Begriff "ecological specifications". Umgebungsbedingungen Luftfeuchtigkeitsbereich für beste 20 bis 80 % (je nach Papiersorte) Druckqualität Temperaturbereich für beste...
Seite 255: Geräuschparameter
Geräuschparameter Schallleistung (Leerlauf) ≤ 5,7 Bel (A) Schallleistung (Betrieb) ≤ 7 Bel (A) Schalldruck (Leerlauf) ≤ 39 dBA Schalldruck (Betrieb) ≤ 53 dBA...
Seite 256 Kapitel 22...
Seite 257: Nähere Informationen Zum Bestellen Von Verbrauchsmaterial Und Zubehör
C5056A HP 90 Gelb C5057A Bestellen von Papier Die folgenden Papiersorten und Medienarten sind aktuell für Ihrem Drucker erhältlich. Hinweis Die Liste wird sich wahrscheinlich im Laufe der Zeit ändern. Die neuesten Informationen finden Sie auf der Website http://www.hp.com/go/ designjet.
Seite 258 C7956A C7957A glänzend HP Velinpapier C3862A C3861A – HP Gestrichenes Papier C6019B C6020B C6559B* C6567B† HP Gestrichenes Papier (lange Rolle) 91 – C6980A – HP Gestrichenes Papier, schwer C6029C C6030C C6569C HP Gestrichenes Papier, schwer – – Q1956A† (lange Rolle) Premiumpapier für Fotografien...
Seite 259 Q1397A† Q1398A† lichtdurchlässig HP Gestrichenes Papier, universal Q1404A† Q1405A† Q1406A† HP Gestrichenes Papier, schwer, Q1412A† Q1413A† Q1414A† universal HP Gestrichenes Papier, sehr schwer 160 C7929A* C7930A* C7931A* Medien für Grafiken Name g/m² 24 Zoll 36 Zoll 42 Zoll Breite Breite...
Seite 260: Bestellen Von Zubehör
Produktnummer HP Jetdirect 40d Gigabit-Druckserver für die Druckerserie Q5679A Designjet 4000 (ermöglicht die schnellste Netzwerkverbindung mit Ihrem Drucker) HP Designjet 4000 High Speed USB 2.0-Karte (ermöglicht eine Q5680A direkte Hochgeschwindigkeitsverbindung mit dem Drucker) HP Jetdirect 620n Fast Ethernet-Druckserver J7934A 256 MB Speicheraufrüstung für die Druckerserie HP Designjet Q5673A 4000 (zur Erhöhung der Speicherkapazität für die Arbeit mit...
Seite 261: Nähere Informationen Zum Erhalten Von Hilfe
HP Instant Support ist ein Paket mit verschiedenen Hilfsprogrammen zur Fehlerbehebung, die Diagnoseinformationen von Ihrem Drucker abrufen und nach intelligenten Lösungen in den HP Knowledge Bases suchen. Auf diese Weise können die meisten Probleme rasch behoben werden. Sie können auf HP Instant Support über den entsprechenden Link im integrierten Webserver Ihres Druckers zugreifen (siehe “Zugreifen auf den integrierten...
Seite 262: Hp Designjet Online
Sie sich zunächst mit dem Softwareanbieter in Verbindung. ● Falls weiterhin Probleme auftreten, schlagen Sie in der Broschüre mit den HP Kundendienstleistungen nach, die Sie zusammen mit dem Drucker erhalten haben. Sie finden dort eine umfassende Liste der verschiedenen Supportdienste, die für die Behebung von Druckerproblemen zur Verfügung stehen.
Seite 263: Andere Informationensquellen
● Foren für direkten Kontakt mit den Experten von HP und mit Ihren Kollegen ● Anzeigen des restlichen Gewährleistungszeitraums ● Technische Dokumentation und Schulungsvideos ● Neueste Produktinformationen zu Druckern, Verbrauchsmaterial, Zubehör, Software usw. ● Verbrauchsmaterial-Website mit allen relevanten Informationen zu Tinte und Papier.
Seite 264 Kapitel 24...
Seite 265: Rechtliche Hinweise
Rechtliche Hinweise ● “Weltweite eingeschränkte Gewährleistung – HP Designjet 4000” auf Seite 263 ● “Hewlett-Packard Softwarelizenzvereinbarung” auf Seite 267 ● “Open Source-Bestätigungen” auf Seite 268 ● “Zulassungsinformationen” auf Seite 269 ● “KONFORMITÄTSERKLÄRUNG” auf Seite 272 Weltweite eingeschränkte Gewährleistung – HP Designjet...
Seite 266 Nicht von HP hergestellte, gelieferte oder unterstützte Software, Schnittstellen, Druckmedien, Teile und Verbrauchsmaterialien Betrieb außerhalb der Produktspezifikationen Routinemäßige Wartungsarbeiten bei Druckern der Serie HP Designjet 4000, wie beispielsweise Reinigung und vorbeugende Wartungsmaßnahmen (einschließlich der Teile im verwendeten Wartungskit und der durch den HP Servicetechniker ausgetauschten Komponenten) werden von der eingeschränkten HP...
Seite 267 Sollte der unwahrscheinliche Fall eintreten, dass HP ein defektes Produkt nicht reparieren oder ersetzen kann, das unter diese eingeschränkte Gewährleistung fällt, erstattet Ihnen HP, nachdem Sie HP von dem Defekt in Kenntnis gesetzt haben, den bezahlten Kaufpreis innerhalb eines angemessenen Zeitraums zurück.
Seite 268 Kapitel 25 SCHADENERSATZ, UNABHÄNGIG DAVON, OB DIESE AUS EINER VERTRAGSVERLETZUNG, UNERLAUBTEN HANDLUNG ODER AUF SONSTIGE WEISE ENTSTEHEN, AUCH WENN AUF DIE MÖGLICHKEIT SOLCHER SCHÄDEN HINGEWIESEN WURDE. C. Geltendes Recht Diese eingeschränkte Gewährleistung räumt Ihnen bestimmte subjektive Rechte ein. Sie haben möglicherweise noch weitere Rechte, die sich in den USA von Bundesstaat zu Bundesstaat, in Kanada von Provinz zu Provinz oder anderswo von Land zu Land bzw.
Seite 269: Hewlett-Packard Softwarelizenzvereinbarung
RÜCKERSTATTET WIRD. HP SOFTWARELIZENZBEDINGUNGEN Die folgenden Bedingungen regeln die Verwendung der Software Ihres Druckers der Serie HP Designjet 4000, sofern Sie keine separate Vereinbarung mit HP getroffen haben. Definitionen. Die Software der Druckerserie HP Designjet 4000 besteht aus dem HP Softwareprodukt (der "Software") und aus Open Source-Softwarekomponenten.
Seite 270: Open Source-Bestätigungen
Besitzer muss dieser Lizenzvereinbarung als Bedingung für die Übertragung zustimmen. Lizenzentzug. HP kann Ihnen Ihre Lizenz entziehen, falls Sie gegen die Bedingungen dieser Vereinbarung verstoßen. In diesem Fall müssen Sie die Software zusammen mit allen Kopien und Anpassungen unverzüglich vernichten.
Seite 271: Zulassungsinformationen
Zu Identifikationszwecken wurde diesem Produkt eine modellspezifische Zulassungsnummer vergeben. Die Nummer für Ihren Drucker lautet BCLAA-0401. Diese Zulassungsnummer darf aber nicht mit der Handelsbezeichnung (Drucker der Serie Designjet 4000) oder der Modellnummer (Q1273X, Q1274X – X ist ein beliebiger Buchstabe) verwechselt werden. ELEKTROMAGNETISCHE VERTRÄGLICHKEIT (EMC) Warnung Dieses Produkt ist ein Gerät der Klasse A.
Seite 272 Kapitel 25 Normes de sécurité (Kanada) Le présent appareil numérique n'émet pas de bruits radioélectriques dépassant les limites applicables aux appareils numériques de Classe A prescrites dans le réglement sur le brouillage radioélectrique édicté par le Ministére des Communications du Canada. Konformitätserklärung für Kanada Dieses Digitalgerät hält die Grenzwerte für die Abstrahlung von Funkstörungen für Digitalgeräte der Klasse A ein, die in den Vorschriften über Funkstörungen des...
Seite 273 Taiwanesische EMI-Erklärung Chinesische EMI-Erklärung Geräusche Geräuschemission (Germany) LpA < 70 dB, am Arbeitsplatz, im Normalbetrieb, nach DIN45635 T. 19.
Seite 274: Konformitätserklärung
Hiermit wird bestätigt, dass das Produkt die Anforderungen der Niederspannungsrichtlinie 73/23/EWG sowie die EMV-Richtlinie 89/336/EWG erfüllt und dementsprechend mit dem CE-Zeichen gekennzeichnet wurde. Das Produkt wurde in einer typischen Umgebung mit HP PCs und Peripheriegeräten getestet. Dieses Gerät entspricht Abschnitt 15 der FCC-Bestimmungen. Der Betrieb unterliegt den beiden folgenden Bedingungen: –...
Seite 275 Josep–Maria Pujol Hardware Quality Manager Sant Cugat del Vallès (Barcelona) 9. Juli 2004 Lokale Kontaktadressen nur für Zulassungszwecke Kontaktadresse für Europa: Hewlett-Packard GmbH, HQ-TRE, Herrenberger Straße 140, D-71034 Böblingen, Deutschland. Kontaktadresse für die USA: Hewlett-Packard Company, Corporate Product Regulations Manager, 3000 Hanover Street, Palo Alto, CA 94304, USA. Tel: (650) 857 1501.
Seite 276 Kapitel 25...
Seite 277: Index
Index Drehen eines Druckbilds 133 regenerieren 114 Druckauflösung 249 reinigen 114 Abgeschnittenes Druckbild 208 Druckauftrag Spezifikation 249 Anschließen des Druckers abbrechen 167 überwachen 114 Auswählen einer erneut drucken 167 Druckköpfe Methode 63 Papierverbrauch 167 bestellen 255 direkt unter Mac OS 9 72 senden 165 Informationen 243 direkt unter Mac OS X 70...
Seite 278 Ausrichtung 133 FireWire-Verbindung 54 Informationen anzeigen 96 zugreifen 77 Firmware-Aktualisierung 177 kann nicht geladen Interne Drucke 236 werden 215 nicht von HP 97 Garantie 263 Tipps 247 Jetdirect-Druckserver Garantiehinweis 126 Papier kann nicht geladen installieren 58 Gekrümmte Linien 202 werden 215 JPEG 137 Geräuschparameter 253...
Seite 279 Stufenförmige Linien 200 QuarkXPress 156 Summer ein-/ausschalten 80 Querformat 133 Verschachteln 170 Supportdienste Quietschende Rollen 229 Verschmieren 198 HP Designjet Online 260 Versetzte Farben 200 HP Instant Support 259 Verwenden dieses HP Kundenunterstützung Handbuchs 7 Ränder Verzerrtes Druckbild 209 ändern 132...
