Systemregler Anschließen - Vaillant ecoPOWER 1.0 VNC 28+1 Betriebs Und Installationsanleitung

4 Montage und Installation
4.2.4 Systemregler anschließen
7
6
5

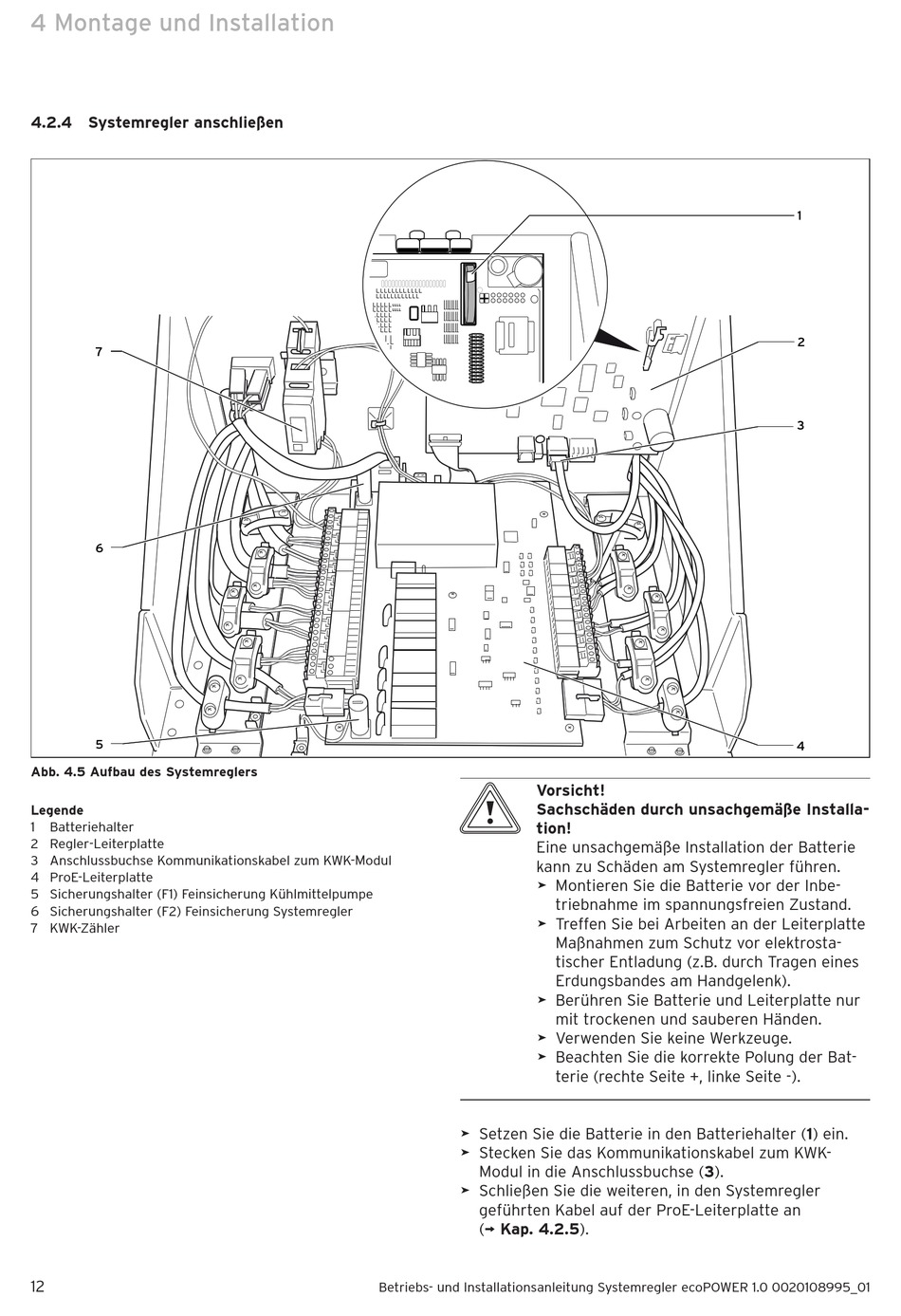

Abb. 4.5 Aufbau des Systemreglers
Legende
1 Batteriehalter
2 Regler-Leiterplatte
3 Anschlussbuchse Kommunikationskabel zum KWK-Modul
4 ProE-Leiterplatte
5 Sicherungshalter (F1) Feinsicherung Kühlmittelpumpe
6 Sicherungshalter (F2) Feinsicherung Systemregler
7 KWK-Zähler
12
b
Vorsicht!
Sachschäden durch unsachgemäße Installa-
tion!
Eine unsachgemäße Installation der Batterie
kann zu Schäden am Systemregler führen.
> Montieren Sie die Batterie vor der Inbe-
> Treffen Sie bei Arbeiten an der Leiterplatte
> Berühren Sie Batterie und Leiterplatte nur
> Verwenden Sie keine Werkzeuge.
> Beachten Sie die korrekte Polung der Bat-
> Setzen Sie die Batterie in den Batteriehalter (1) ein.
> Stecken Sie das Kommunikationskabel zum KWK-
Modul in die Anschlussbuchse (3).
> Schließen Sie die weiteren, in den Systemregler
geführten Kabel auf der ProE-Leiterplatte an
(¬ Kap. 4.2.5).
Betriebs- und Installationsanleitung Systemregler ecoPOWER 1.0 0020108995_01
triebnahme im spannungsfreien Zustand.
Maßnahmen zum Schutz vor elektrosta-
tischer Entladung (z.B. durch Tragen eines
Erdungsbandes am Handgelenk).
mit trockenen und sauberen Händen.
terie (rechte Seite +, linke Seite -).
1
2
3
4
