- Seite 1 INSTALLATIONSANLEITUNG VRC-Set MBW VRC-Set MBBW...
-
Seite 2: Inhaltsverzeichnis

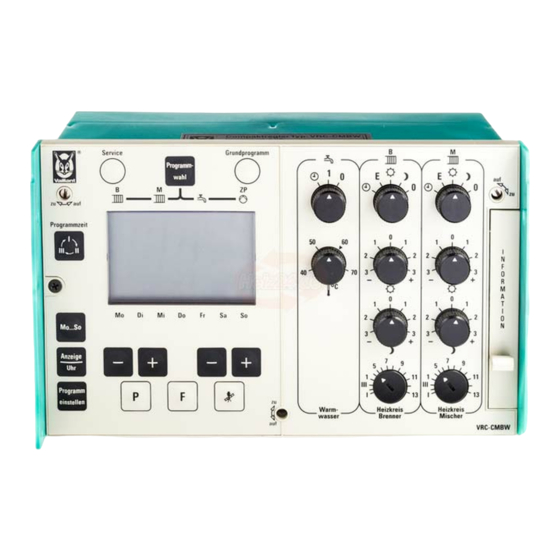

Fachmann installiert werden, betrieb. der dabei für die Beachtung bestehender Installationsvorschriften und Normen voll verantwortlich ist. 1 Ausstattung Das Vaillant Heizungsregelung VRC-Set MBW bzw. VRC-Set MBBW besteht aus: 1. Compaktregler VRC-CMBW oder VRC-CMBBW 2. Außenfühler VRC 693 3. Vorlauffühler (2 Stück) VRC 692 4. -
Seite 3: Anwendung
VRC-Set MBW bzw. VRC-Set MBBW Prinzipmäßiger Aufbau der geregelten Heizungsanlage u. VK ... mit VIH für Betrieb mit Speicherladepumpe Legende zu Abb. 2 FBG (B) Fernbedienungsgerät Heizkreis Brenner FBG (M) Fernbedienungsgerät Heizkreis Mischer Außenfühler HP-B Heizungsumwälzpumpe Heizkreis Brenner HP-M Heizungsumwälzpumpe Heizkreis Mischer Vorlauffühler Heizkreis M... - Seite 4 VRC-Set MBBW u. VK . . . mit VIH Prinzipmäßiger Aufbau der geregelten Heizungsanlage für Betrieb mit Speicherladepumpe und Speichervorrangschaltung Legende zu Abb. 4 FBG (B) Fernbedienungsgerät Heizkreis Brenner FBG (M) Fernbedienungsgerät Heizkreis Mischer Außenfühler HP-B Heizungsumwälzpumpe Heizkreis Brenner HP-M Heizungsumwälzpumpe Heizkreis Mischer Vorlauffühler Heizkreis M...
-
Seite 5: Installation
3 Installation Legende zu Abb. 6 A 1 Grundsockelplatte 2 Anschlußkabel für Vorlauftemperatur- fühler (KF) Heizkreis Brenner 3 Anschlußkabel für Außentemperatur- fühler 4 Anschlußkabel für Vorlauftemperatur- fühler (VF) Heizkreis Mischer 5 Anschlußkabel für Fernbedienungs- gerät Heizkreis Brenner 6 Anschlußkabel mit Spezialstecker für VK .../4-2 EU 7 Anschlußkabel für Mischer (Heizkreis M) - Seite 6 Legende zu Abb. 7 A 1 Grundsockelplatte 2 Anschlußkabel für Vorlauftemperatur- fühler (KF) Heizkreis Brenner 3 Anschlußkabel für Außentemperatur- fühler 4 Anschlußkabel für Vorlauftemperatur- fühler (VF) Heizkreis Mischer 5 Anschlußkabel für Fernbedienungs- gerät Heizkreis Brenner 6 Anschlußkabel mit 6-poligem Anschlußstecker 7 Anschlußkabel für Mischer (Heizkreis M) 8 Anschlußkabel für Heizungsumwälz-...
- Seite 7 Legende zu Abb. 8 1 Grundsockelplatte 2 Anschlußkabel für Vorlauftemperatur- fühler (KF) Heizkreis Brenner 3 Anschlußkabel für Außentemperatur- fühler 4 Anschlußkabel für Vorlauftemperatur- fühler (VF) Heizkreis Mischer 5 Anschlußkabel für Fernbedienungs- gerät Heizkreis Brenner 6 Anschlußkabel mit Spezialstecker für VK .../4-2 EU 7 Anschlußkabel für Mischer (Heizkreis M) 8 Anschlußkabel für Heizungsumwälz-...
-
Seite 8: Vorlauffühler Vrc 692 (Kf)
3.2.1 Vorlauffühler VRC 692 (KF) für Heizkreis B Montage im Heizungsvorlauf vor der Auf- teilung in Brenner- und Mischerkreis. (Siehe auch Schema Seite 3 - 4.) Die Befestigung der Vorlauffühler erfolgt mit dem beigefügten Spannband ent- sprechend den Angaben der zugehöri- gen Montageanleitung. -
Seite 9: Fernbedienungsgeräte
Einbau in den Heizkreis M (Mischerkreis) ist ein 3- oder 4-Wege Mischer vorzusehen. (Siehe auch Schema Seite 3 - 4 bzw. Vaillant Planungsunterlagen.) 3.5 Fernbedienungsgeräte Als Zubehör kann je ein Fernbedienungs- gerät VRC 9558 für Heizkreis B und Heiz- kreis M angeschlossen werden. -
Seite 10: Elektroinstallation
4 Elektroinstallation 4.1 Vorschriften Für die Elektroinstallation sind die Vor- schriften des VDE sowie der EVU zu beachten. Für die Verdrahtung sind handelsübli- che Leitungen zu verwenden. Mindestquerschnitt der Leitungen: Anschlußleitung 230 V: 1,5 mm Fernbedienungsgeräte-/Fühleran- schlußleitungen: 0,75 mm ; über 50 m Leitungslänge 1,5 mm Anschlußleitungen mit 230 V und Lei- tungen zu Fernbedienungsgeräten u. -
Seite 11: Zusätzliche Hinweise
4.2 Zusätzliche Hinweise a. Anschlußkabel durch die Kabeldurch- führungen (6) und gemäß entspr. Anschlußplan anschließen, soweit nicht werkseitig verdrahtet. b. Anschlußkabel mit Zugentlastungen (7) sichern. – Brücke zw. Kl.3 und 4 gemäß ent- sprechendem Anschlußplan einset- zen oder entfernen. – An den Klemmen 17-34 des Com- paktreglers darf keine Netzspannung angelegt werden. - Seite 12 4.4 Tabelle der Widerstandswerte für Tabelle der Widerstandswerte für Temperaturfühler (in Ohm) Temperaturfühler (in Ohm) Tempe- Außen- Vorlauf- Tauchfühler ratur fühler fühler Speicher- °C steuerung 2076 1976 1862 1745 1619 1494 1367 4312 1807 1246 4080 1880 1128 3832 1954 1020 3569 2030...
- Seite 17 4.9 Anschlußverdrahtung VRC-Set MBBW mit 2 Kesseln VK . . . / 4 - 1/ 5 - 1 EU (1-stufig) mit Codierstecker und Speicher-Wassererwärmer mit Speicherladepumpe, Speichervorrangschaltung Die werkseitige Verdrahtung ist schwarz, die bauseits zu erstellende Verdrahtung dargestellt. Den am Zwischensockel verdrahteten Codierstecker entfernen. Codierstecker „VRC ohne”...
- Seite 21 4.12 Anschlußverdrahtung VRC-Set MBBW mit 2 Kesseln VK . . . / 4 - 1/ 5 - 1 EU (1-stufig) mit Codierstecker und Speicher-Wassererwärmer mit Speicherladepumpe, Speichertrennschaltung Die werkseitige Verdrahtung ist schwarz, die bauseits zu erstellende Verdrahtung dargestellt. Den am Zwischensockel verdrahteten Codierstecker entfernen. Codierstecker „VRC ohne”...
- Seite 25 4.15 Anschlußverdrahtung VRC-Set MBBW mit 2 Kesseln VK 60 / 3 - 2 EU - VK 156 / 3 - 2 EU (2-stufig) ohne Codierstecker und Speicher-Wassererwärmer mit Speicherladepumpe, Speichervorrangschaltung Die werkseitige Verdrahtung ist schwarz, die bauseits zu erstellende Verdrahtung dargestellt.
- Seite 29 4.18 Anschlußverdrahtung VRC-Set MBBW mit 2 Kesseln VK 60 / 3 - 2 EU - VK 156 / 3 - 2 EU (2-stufig) ohne Codierstecker und Speicher-Wassererwärmer mit Speicherladepumpe, Speichertrennschaltung Die werkseitige Verdrahtung ist schwarz, die bauseits zu erstellende Verdrahtung dargestellt.
-
Seite 31: Betriebsbereitstellung
5 Betriebsbereitstellung 5.1 Service Alle Serviceeinrichtungen des VRC- CMBW bzw. VRC-CMBBW (VRC-Set MBW bzw.VRC-Set MBBW) sind von außen zugänglich, das Gehäuse braucht nicht geöffnet zu werden. Die Gerätesicherung T2D 250 V ist an der Geräteunterseite neben den Kabel- einführungen zugänglich. Die erforderlichen Serviceeinstellungen nehmen Sie an der Bedienungstastatur vor. -
Seite 32: Technische Daten
übernehmen wir keine Haftung. Schutzklasse Schutzart IP 30 Gerätesicherung T2D 250 V Mindestquerschnitt der Leitungen bei: Vaillant GmbH Anschl. Leitung 230 V Berghauser Straße 40 · D-42859 Remscheid Fernbed.-/Fühlerleitung 0,75 0,75 0,75 Telefon: 0 21 91 / 18-0 Kürzester Schaltabstand min.
