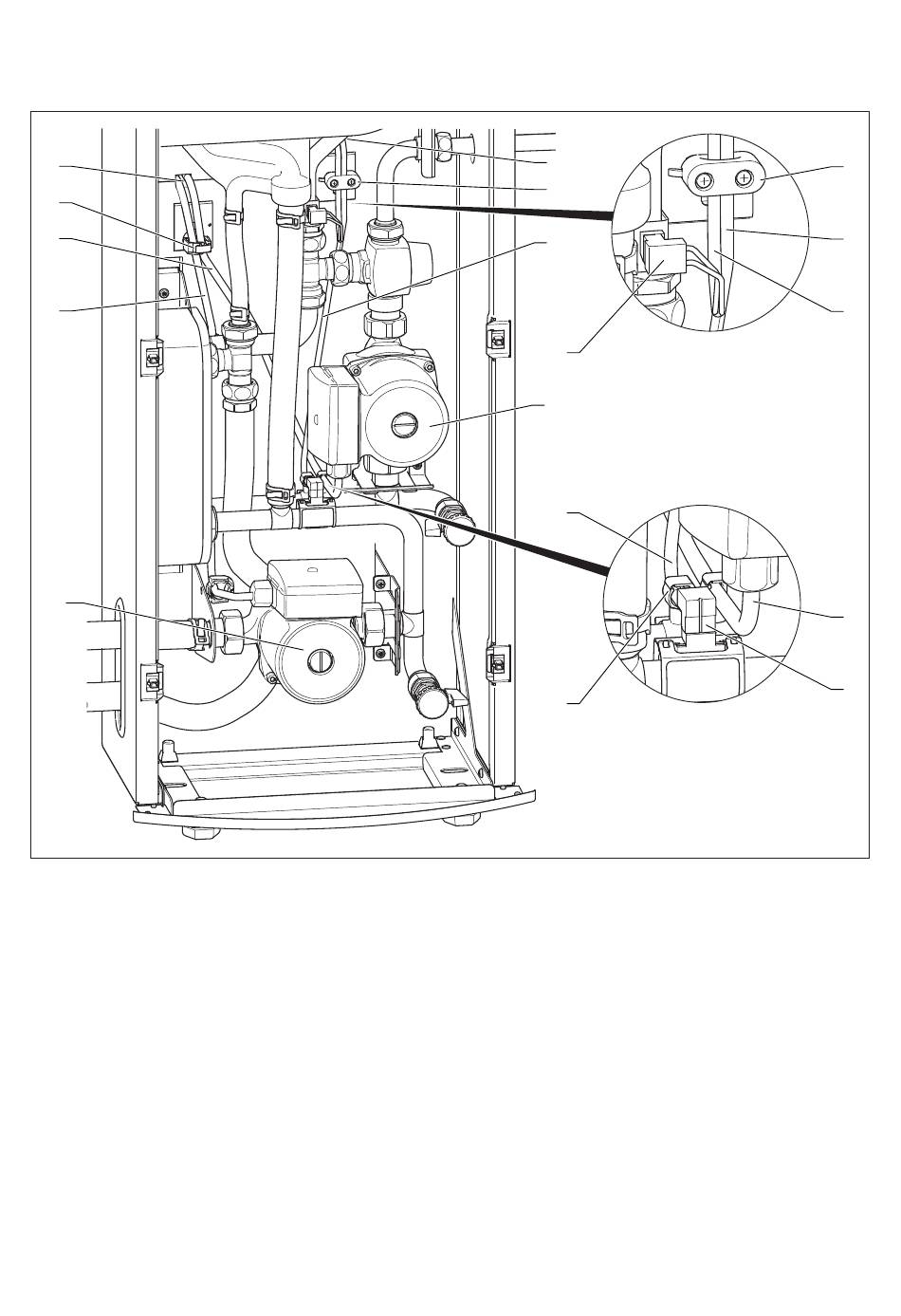

Abb. 4.2 Verkabelung Wärmeauskopplungsmodul
Legende
1 Zugentlastung
2 Kabel Fühler Kühlmittel
3 Kabel Fühler Heizwasser
4 Fühler Vorlauf Heizwasser
5 Heizwasserpumpe
6 Rohrklip
7 Kabel Heizwasserpumpe
8 Fühler Rücklauf Kühlmittel
9 Kühlmittelpumpe
10 Kabel Kühlmittelpumpe
11 Kabelführung
12 Kabeldurchführung
Betriebs- und Installationsanleitung Systemregler ecoPOWER 1.0 0020108995_01
Montage und Installation 4
