5

Den Systemregler kennenlernen

5.1

Aufbau und Funktion

8
7

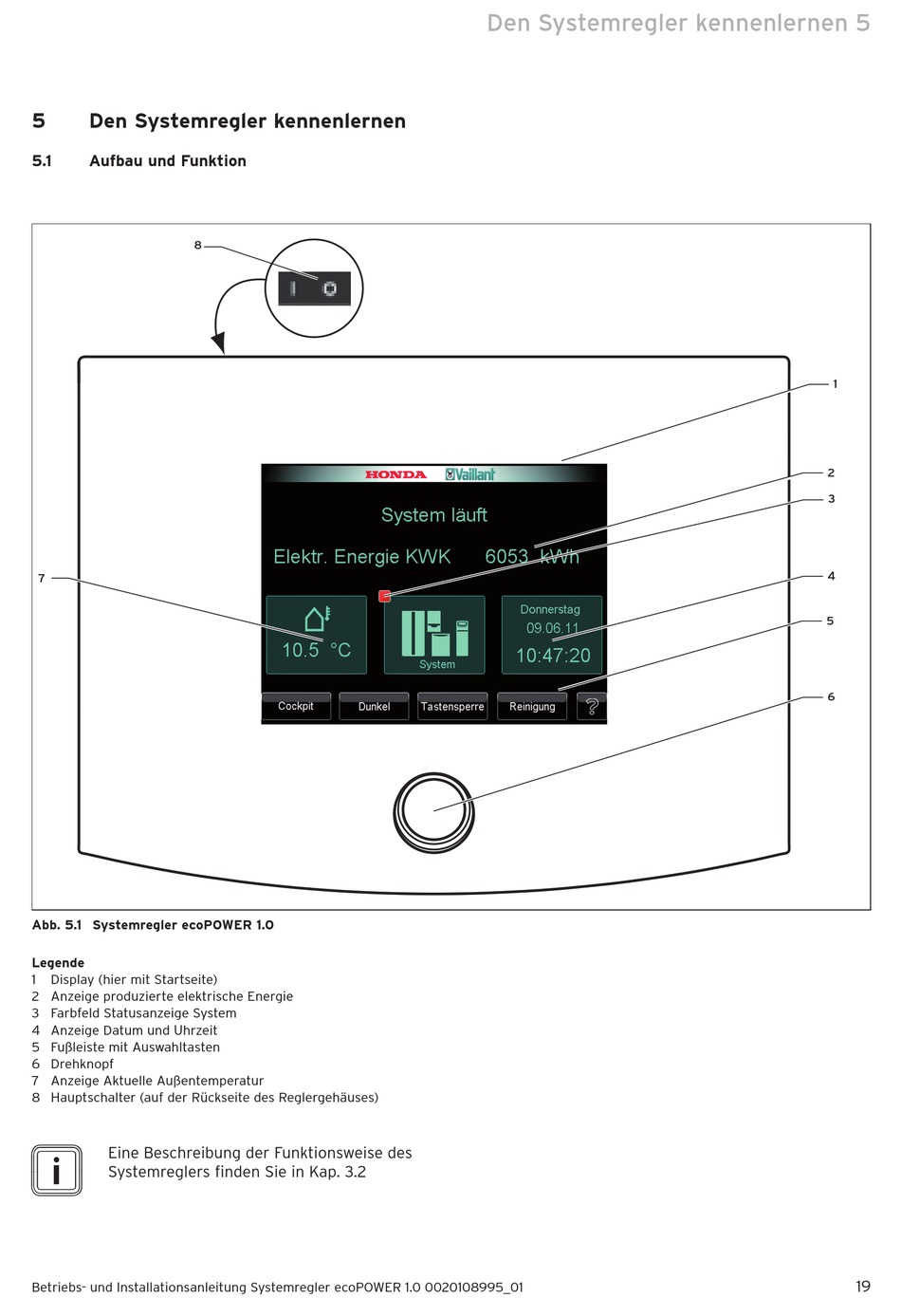

Abb. 5.1 Systemregler ecoPOWER 1.0
Legende
1 Display (hier mit Startseite)
2 Anzeige produzierte elektrische Energie
3 Farbfeld Statusanzeige System
4 Anzeige Datum und Uhrzeit
5 Fußleiste mit Auswahltasten
6 Drehknopf
7 Anzeige Aktuelle Außentemperatur
8 Hauptschalter (auf der Rückseite des Reglergehäuses)
i
Eine Beschreibung der Funktionsweise des
Systemreglers finden Sie in Kap. 3.2
Betriebs- und Installationsanleitung Systemregler ecoPOWER 1.0 0020108995_01
Den Systemregler kennenlernen 5
1
2
3
4
5
6
19
