4.2.3 Systemregler anschließen
6
5
4

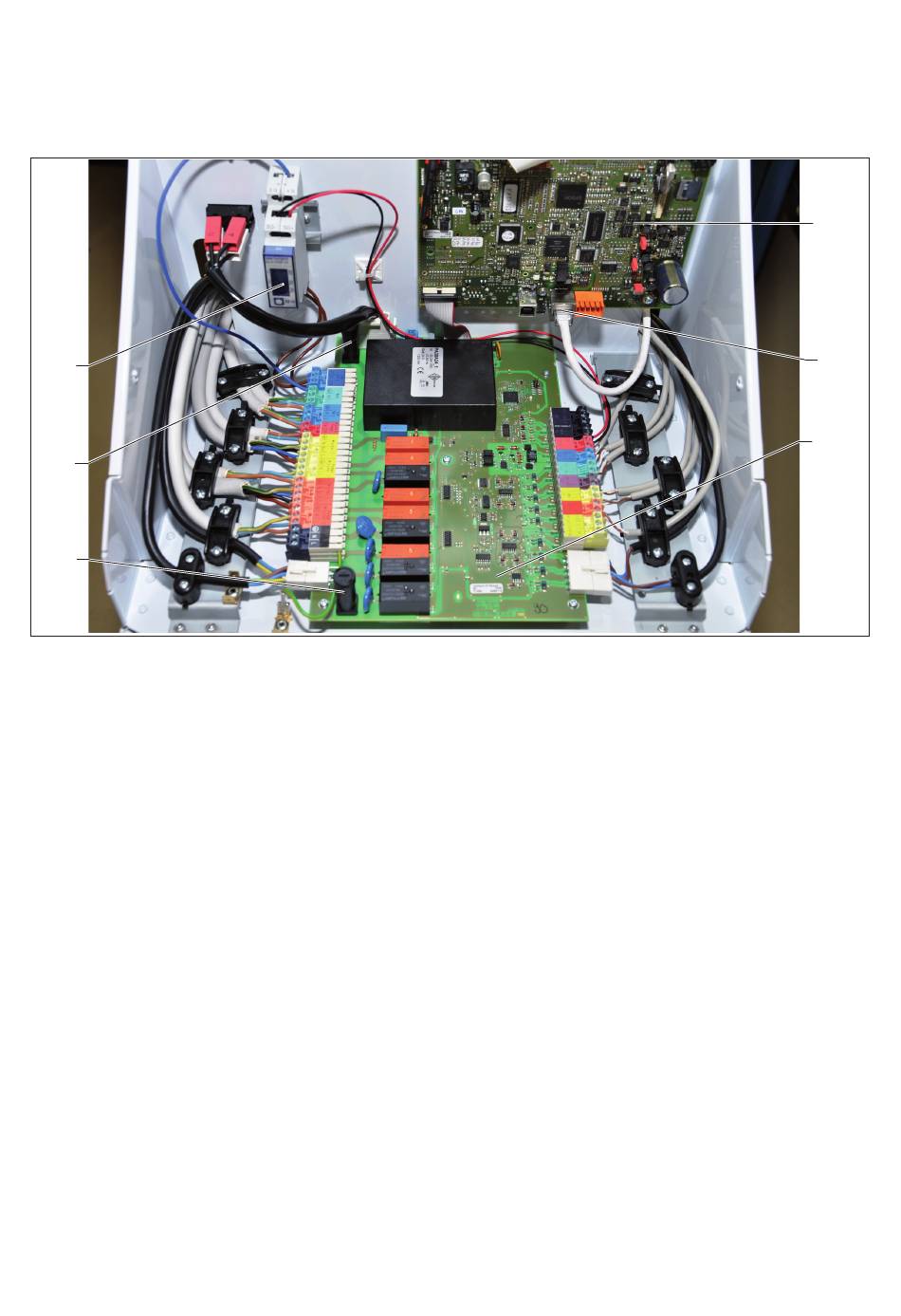

Abb. 4.6 Leiterplatten im Systemregler
Legende
1 Regler-Leiterplatte
2 Anschlussbuchse Kommunikationskabel zum KWK-Modul
3 ProE-Leiterplatte
4 Sicherungshalter (F1) Kühlmittelpumpe des Wärmeauskopp-
lungsmoduls
5 Sicherungshalter (F2) Systemregler ohne Kühlmittelpumpe des
Wärmeauskopplungsmoduls
6 KWK-Zähler
> Schließen Sie die Kabel der einzelnen Komponenten
an die ProE-Leiterplatte (¬ Abb. 4.6) an.
> Befestigen Sie die Kabel mit den Zugentlastungs-
schellen.
Bedienungs- und Installationsanleitung Systemregler ecoPOWER 1.0 0020108995_00
Montage und Installation 4
1
2
3
