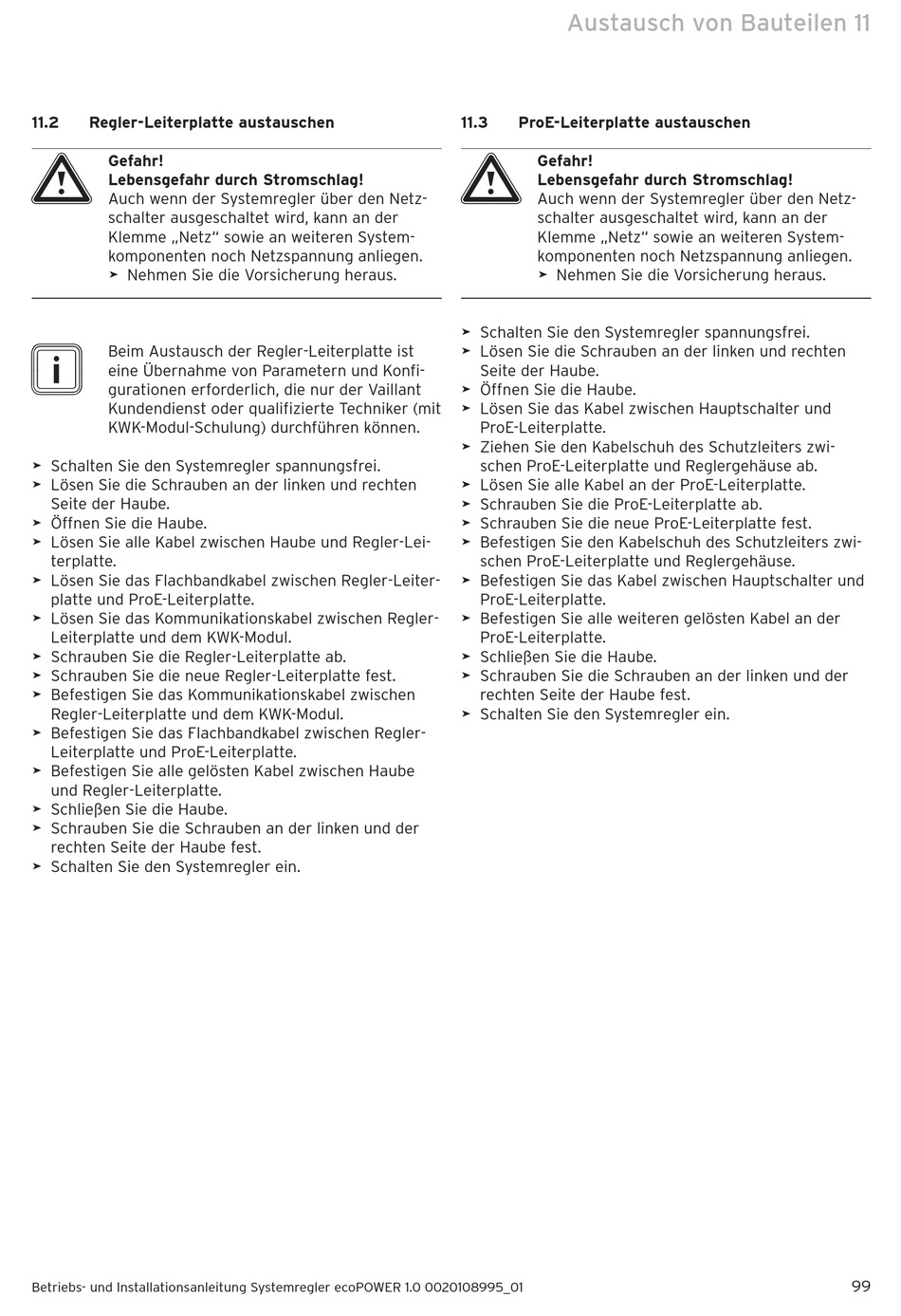

11.2

Regler-Leiterplatte austauschen

a
Gefahr!
Lebensgefahr durch Stromschlag!
Auch wenn der Systemregler über den Netz-
schalter ausgeschaltet wird, kann an der
Klemme „Netz" sowie an weiteren System-
komponenten noch Netzspannung anliegen.
> Nehmen Sie die Vorsicherung heraus.
i
Beim Austausch der Regler-Leiterplatte ist
eine Übernahme von Parametern und Konfi-
gurationen erforderlich, die nur der Vaillant
Kundendienst oder qualifizierte Techniker (mit
KWK-Modul-Schulung) durchführen können.
> Schalten Sie den Systemregler spannungsfrei.
> Lösen Sie die Schrauben an der linken und rechten
Seite der Haube.
> Öffnen Sie die Haube.
> Lösen Sie alle Kabel zwischen Haube und Regler-Lei-
terplatte.
> Lösen Sie das Flachbandkabel zwischen Regler-Leiter-
platte und ProE-Leiterplatte.
> Lösen Sie das Kommunikationskabel zwischen Regler-
Leiterplatte und dem KWK-Modul.
> Schrauben Sie die Regler-Leiterplatte ab.
> Schrauben Sie die neue Regler-Leiterplatte fest.
> Befestigen Sie das Kommunikationskabel zwischen
Regler-Leiterplatte und dem KWK-Modul.
> Befestigen Sie das Flachbandkabel zwischen Regler-
Leiterplatte und ProE-Leiterplatte.
> Befestigen Sie alle gelösten Kabel zwischen Haube
und Regler-Leiterplatte.
> Schließen Sie die Haube.
> Schrauben Sie die Schrauben an der linken und der
rechten Seite der Haube fest.
> Schalten Sie den Systemregler ein.
Betriebs- und Installationsanleitung Systemregler ecoPOWER 1.0 0020108995_01
Austausch von Bauteilen 11
11.3

ProE-Leiterplatte austauschen

a
Gefahr!
Lebensgefahr durch Stromschlag!
Auch wenn der Systemregler über den Netz-
schalter ausgeschaltet wird, kann an der
Klemme „Netz" sowie an weiteren System-
komponenten noch Netzspannung anliegen.
> Nehmen Sie die Vorsicherung heraus.
> Schalten Sie den Systemregler spannungsfrei.
> Lösen Sie die Schrauben an der linken und rechten
Seite der Haube.
> Öffnen Sie die Haube.
> Lösen Sie das Kabel zwischen Hauptschalter und
ProE-Leiterplatte.
> Ziehen Sie den Kabelschuh des Schutzleiters zwi-
schen ProE-Leiterplatte und Reglergehäuse ab.
> Lösen Sie alle Kabel an der ProE-Leiterplatte.
> Schrauben Sie die ProE-Leiterplatte ab.
> Schrauben Sie die neue ProE-Leiterplatte fest.
> Befestigen Sie den Kabelschuh des Schutzleiters zwi-
schen ProE-Leiterplatte und Reglergehäuse.
> Befestigen Sie das Kabel zwischen Hauptschalter und
ProE-Leiterplatte.
> Befestigen Sie alle weiteren gelösten Kabel an der
ProE-Leiterplatte.
> Schließen Sie die Haube.
> Schrauben Sie die Schrauben an der linken und der
rechten Seite der Haube fest.
> Schalten Sie den Systemregler ein.
99
