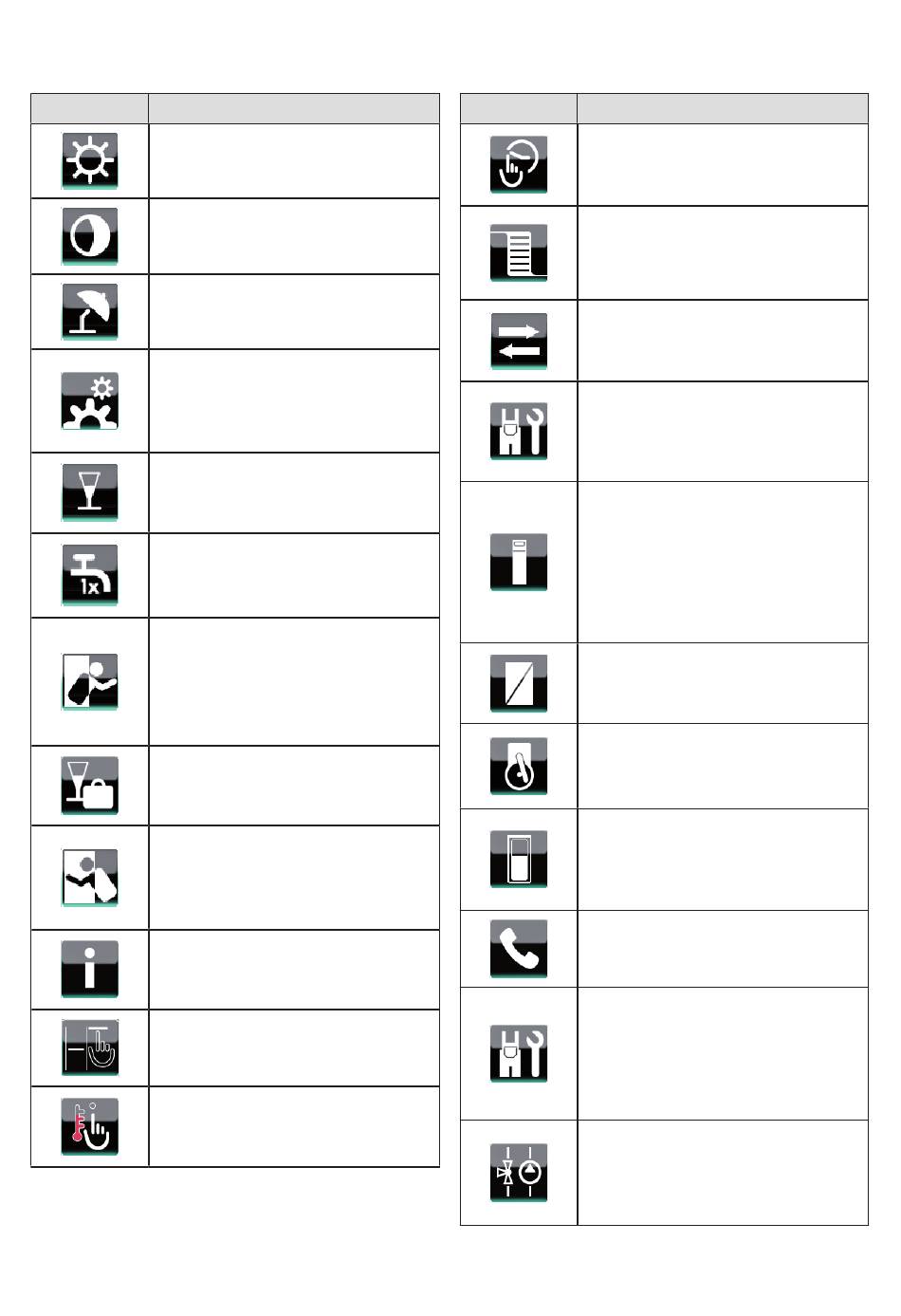

Schaltfläche Funktion
Schaltfläche „Tagbetrieb": Sie können den
Tagbetrieb einstellen.
Schaltfläche „Nachtbetrieb": Sie können den
Nachtbetrieb einstellen.
Schaltfläche „Sommerbetrieb": Sie können
den Sommerbetrieb einstellen.
1. Schaltfläche „Einstellungen": Sie gelangen
auf eine Anzeige für weitere Einstellungen.
2. Schaltfläche „Einstellparameter": Sie
gelangen auf eine Anzeige zur Vergabe
von Namen.
Schaltfläche „Partybetrieb": Sie können den
Partybetrieb einstellen.
Schaltfläche „1 x Speicherladung": Sie können
den Betrieb 1 x Speicherladung einstellen.
1. Schaltfläche „Tage außer Haus": Sie kön-
nen den Betrieb für Tage außer Haus ein-
stellen.
2. Schaltfläche „Tage außer Haus planen": Sie
gelangen auf eine Anzeige zur Eingabe der
Tage außer Haus.
Schaltfläche „Sonderbetriebsarten":
Sie gelangen auf eine Anzeige für
Sonderbetriebsarten.
1. Schaltfläche „Feiertag": Sie können den
Betrieb für Tage im Haus einstellen.
2. Schaltfläche „Feiertagszeitraum": Sie
gelangen auf eine Anzeige zur Eingabe des
Feiertagszeitraums.
Schaltfläche „Informationen": Sie können
Informationen zur aktuellen Anzeige
abfragen.
Schaltfläche „Einstellungen": Sie gelangen
auf eine Anzeige für Einstellungen.
Schaltfläche „Wunschtemperaturen": Sie
gelangen auf eine Anzeige zur Einstellung
der Wunschtemperatur.
Betriebs- und Installationsanleitung Systemregler ecoPOWER 1.0 0020108995_01
Den Systemregler kennenlernen 5
Schaltfläche Funktion
Schaltfläche „Zeitprogramm"/
„Warmwasserzeiten": Sie gelangen auf eine
Anzeige zur Einstellung des Zeitprogramms.
Schaltfläche „Ereignisliste": Sie gelangen
auf eine Anzeige, das alle Ereignisse und
Fehlermeldungen des Systems ecoPOWER 1.0
auflistet.
Schaltfläche „Stoßlüften": Sie gelangen
auf eine Anzeige für Einstellungen zum
Stoßlüften.
1. Schaltfläche „Fachhandwerker": Sie gelan-
gen auf eine Anzeige zur Passworteingabe
für den Fachhandwerker.
Schaltfläche „Wärmeauskopplungsmodul"/
"Regler":
1. Sie gelangen zur Anlagenübersicht für das
Wärmeauskopplungsmodul.
2. Sie aktivieren Tests des Wärmeauskopp-
lungsmoduls.
3. Sie gelangen zu einer Anzeige für Einstel-
lungen am Regler.
Schaltfläche „Wechselrichter":
Sie gelangen zur Anlagenübersicht für den
Wechselrichter.
Schaltfläche „Motor":
Sie gelangen zur Anlagenübersicht für den
Motor des KWK-Moduls.
Schaltfläche „Speicher":
1. Sie gelangen zur Anlagenübersicht für den
Pufferspeicher.
2. Sie gelangen zur Anzeige „Speicherma-
nagement"
Schaltfläche „Kontakt": Sie können Informati-
onen, über den zuständigen Kundendienst
oder Fachhandwerker abfragen.
Schaltfläche „Wartung" (Hinweis: Diese
Schaltfläche erscheint nur, wenn Sie in das
Fachhandwerkermenü eingeloggt sind):
1. Sie können Informationen über den
Wartungs zustand des Systems abfragen.
2. Sie können Testfunktionen aktivieren.
Schaltfläche „Aktoren"
