den Sie links die Bezeichnung der Anzeige mit der kom-
pletten Pfadangabe. Rechts finden Sie im Cockpit die
Angabe der Außentemperatur, das Datum und die Uhr-
zeit. In allen anderen Anzeigen wird rechts die Uhrzeit
angezeigt.
5.5.2

Mittlerer Bereich

Der mittlere Bereich der Anzeige ist der Hauptfunktions-
bereich des Systemreglers und ist auf jeder Anzeige zu
sehen. Im angegebenen Beispiel (¬ Abb. 5.2) finden Sie
im mittleren Bereich Schaltflächen. Auf anderen Anzei-
gen treten im mittleren Bereich auch Eingabefelder (für
Temperaturwerte, Zeiten etc.) oder Anzeigen (z.B. Tem-
peraturanzeigen, Anlagenübersichten, Diagramme) auf.
5.5.3
Fußleiste
Die Fußleiste erscheint ab der Startseite (Ebene 1)
(¬ Kap. 5.5) auf jeder Anzeige. In der Fußleiste erschei-
nen stets links die Home-Taste und rechts die Info-Taste.
Außerdem finden Sie in jeder Fußleiste Auswahltasten
mit wechselnder Funktion, z.B. wie im angegebenen Bei-
spiel (¬ Abb. 5.2) „Menü" und „Betriebsart". Auf ande-
ren Anzeigen finden Sie stattdessen z.B. „Zurück" oder
„Übernehmen".
5.6

Standby-Modus

Wenn Sie den Systemregler nicht nutzen, wird nach
5 Minuten die Hintergrundbeleuchtung ausgeschaltet.
Das Display wird schwarz. Nach weiteren 5 Minuten
schaltet der Systemregler in den Standby-Modus. Im
Standby-Modus spart der Systemregler Energie.
Startseite aufrufen
> Um vom Standby-Modus auf die Startseite zu gelan-
gen, berühren Sie das Display.
5.7

Bedienkonzept

Der Regler verfügt über Schaltflächen im mittleren
Bereich und Auswahltasten in der Fußleiste der Anzeige.
Der Drehknopf unterhalb des Displays (¬ Abb. 5.1,
Pos. 5) dient der Änderung der Einstellwerte wie z.B.
Temperatur oder Zeit.
5.7.1
Auswahltasten und Schaltflächen
Schaltflächen und Auswahl tasten treten auf den ver-
schiedenen Anzeigen in unterschiedlicher Anzahl auf.
Auswahltasten kommen auf jeder Anzeige mindestens
einmal vor. Schaltflächen erscheinen nicht auf allen
Anzeigen. Schaltflächen und Auswahltasten dienen ent-
weder der Navigation oder der Auswahl einer Funktion.
Betriebs- und Installationsanleitung Systemregler ecoPOWER 1.0 0020108995_01
Den Systemregler kennenlernen 5
Auswahltasten
Die Auswahltasten haben eine so genannte Softkey-
Funktion. Je nachdem, wo Sie sich in der Pro-
grammstruktur befinden und welcher Eintrag ausgewählt
ist, ändert sich die Funktion, z. B. wechselt durch Berüh-
ren der Auswahltaste unten links die Funktion von
„Menü" nach „Zurück":

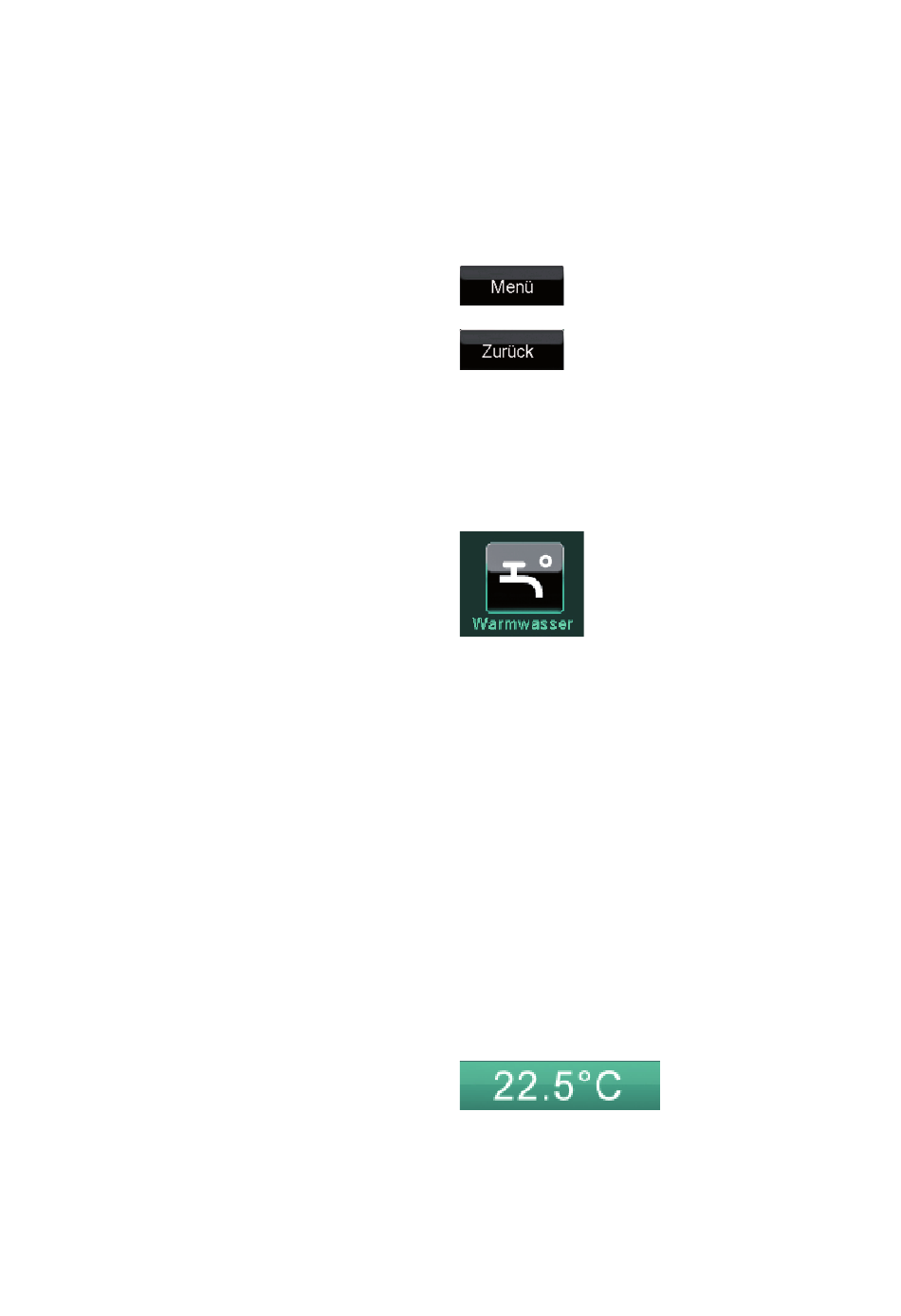

Abb. 5.3 Beispiel: Auswahltasten unten links
Schaltflächen
Die Funktion der Schaltflächen erkennen Sie an dem
jeweiligen Symbol und an der Beschriftung. Beispiels-
weise können Sie über die Schaltfläche „Warmwasser"
eine Anzeige zur Regelung des Warmwasserkreises auf-
rufen.
Abb. 5.4 Beispiel: Schaltfläche Warmwasser
Funktionen der Schaltflächen können z.B. sein:
– eine Auswahlebene tiefer oder höher navigieren
– eine Betriebsart auswählen
– einen Zeitblock auswählen
Funktionen der Auswahltasten können z.B. sein:
– eine Auswahlebene tiefer oder höher navigieren
– einen Einstellwert übernehmen
– eine Einstellung abbrechen
Tasten bedienen
> Um die Auswahltasten oder die Schaltflächen zu
bedienen, berühren Sie sie mit dem Finger.
5.7.2

Drehknopf

Mit dem Drehknopf (¬ Abb. 5.1, Pos. 5) können Sie
einen ausgewählten Einstellwert verändern. Die Einstell-
werte werden stets in einem grünen Feld dargestellt:
Abb. 5.5 Beispiel: grünes Feld mit Einstellwert Temperatur
Einstellwert auswählen
> Um den Einstellwert auszuwählen, berühren Sie das
grüne Feld.
21
