Montage

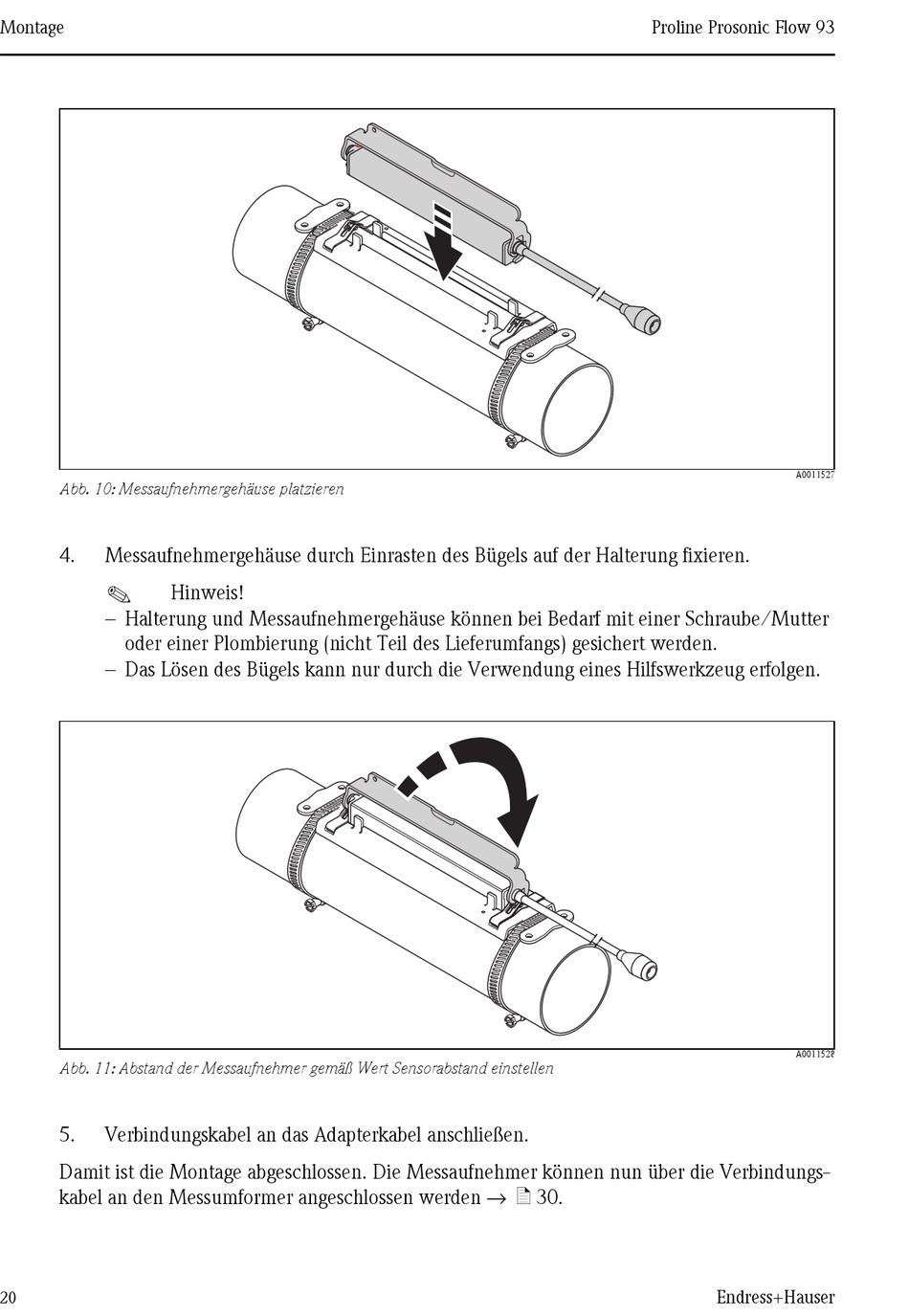

Abb. 10: Messaufnehmergehäuse platzieren
4. Messaufnehmergehäuse durch Einrasten des Bügels auf der Halterung fixieren.
!
Hinweis!
– Halterung und Messaufnehmergehäuse können bei Bedarf mit einer Schraube/Mutter
oder einer Plombierung (nicht Teil des Lieferumfangs) gesichert werden.
– Das Lösen des Bügels kann nur durch die Verwendung eines Hilfswerkzeug erfolgen.
Abb. 11: Abstand der Messaufnehmer gemäß Wert Sensorabstand einstellen
5. Verbindungskabel an das Adapterkabel anschließen.
Damit ist die Montage abgeschlossen. Die Messaufnehmer können nun über die Verbindungs-
kabel an den Messumformer angeschlossen werden → ä 30.
20
Proline Prosonic Flow 93
A0011527
A0011528
