Montage

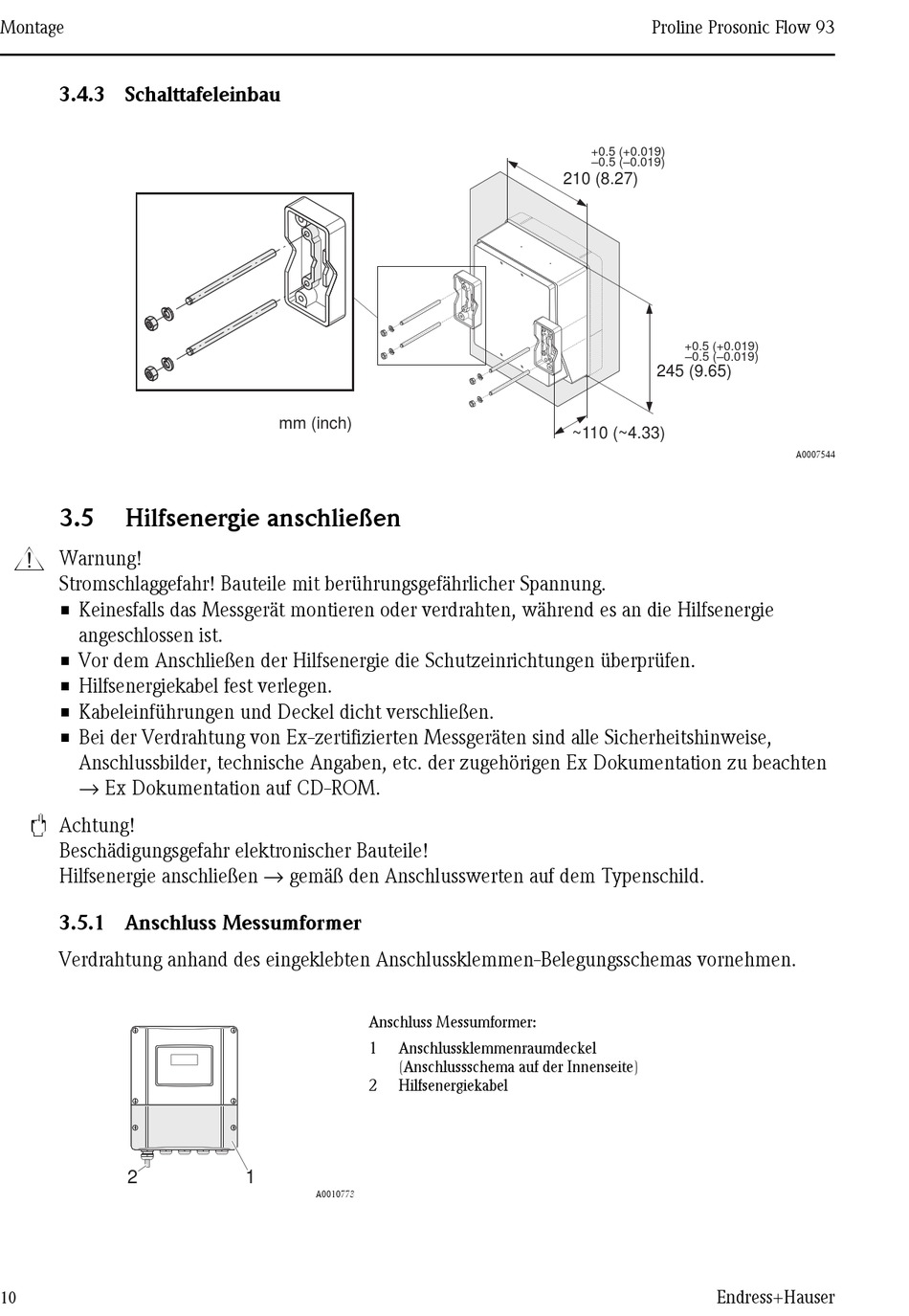

3.4.3 Schalttafeleinbau
3.5 Hilfsenergie anschließen
#
Warnung!
Stromschlaggefahr! Bauteile mit berührungsgefährlicher Spannung.
• Keinesfalls das Messgerät montieren oder verdrahten, während es an die Hilfsenergie
angeschlossen ist.
• Vor dem Anschließen der Hilfsenergie die Schutzeinrichtungen überprüfen.
• Hilfsenergiekabel fest verlegen.
• Kabeleinführungen und Deckel dicht verschließen.
• Bei der Verdrahtung von Ex-zertifizierten Messgeräten sind alle Sicherheitshinweise,
Anschlussbilder, technische Angaben, etc. der zugehörigen Ex Dokumentation zu beachten
→ Ex Dokumentation auf CD-ROM.
"
Achtung!
Beschädigungsgefahr elektronischer Bauteile!
Hilfsenergie anschließen → gemäß den Anschlusswerten auf dem Typenschild.

3.5.1 Anschluss Messumformer

Verdrahtung anhand des eingeklebten Anschlussklemmen-Belegungsschemas vornehmen.
2
10
mm (inch)
Anschluss Messumformer:
1 Anschlussklemmenraumdeckel
(Anschlussschema auf der Innenseite)
2 Hilfsenergiekabel
1
A0010773
Proline Prosonic Flow 93
+0.5 (+0.019)
–0.5 (–0.019)
210 (8.27)
+0.5 (+0.019)
–0.5 (–0.019)
245 (9.65)
~110 (~4.33)
Endress+Hauser
A0007544
