Endress+Hauser Proline Prosonic Flow 93 Kurzanleitung Seite 32

Verdrahtung
A

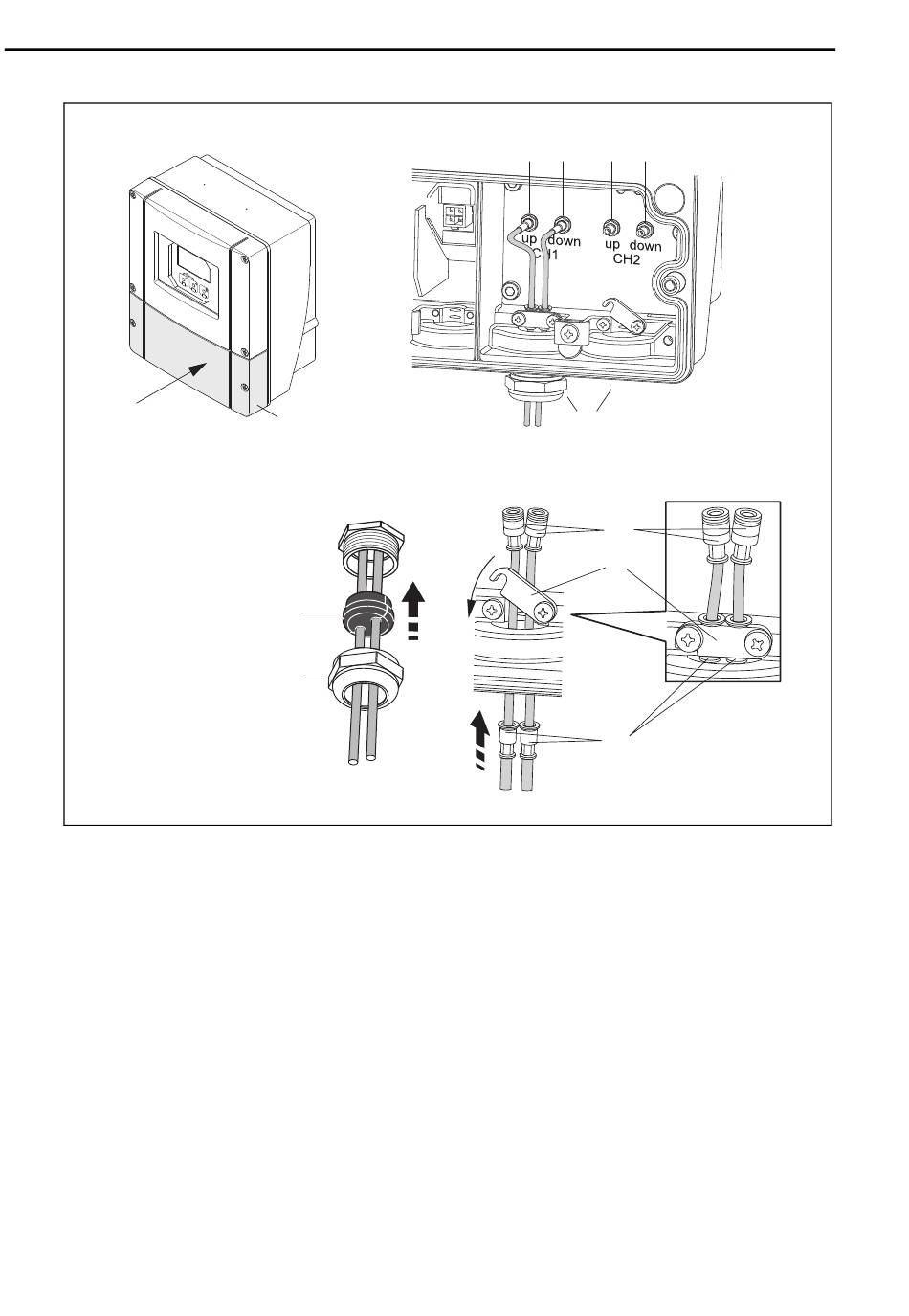

Abb. 25: Anschluss Verbindungskabel Messaufnehmer/Messumformer
A Ansicht A
B Detail B
1 Sensorkabelstecker Kanal 1 stromaufwärts (up stream)
2 Sensorkabelstecker Kanal 1 stromabwärts (down stream)
3 Sensorkabelstecker Kanal 2 stromaufwärts (up stream)
4 Sensorkabelstecker Kanal 2 stromabwärts (down stream)
a Deckel Anschlussklemmenraum
b Kabeleinführungen (mit Kabelverschraubung für zwei Verbindungskabel pro Kabeleinführung))
c Verbindungskabel
d Kabelverschraubung
e Kabelhaltehülsen
f Erdkontaktklemmen (nur Prosonic Flow P DN 50...4000 (2...160"),
Erdung des Prosonic Flow P DN 15...65 (½...2½") siehe nachfolgendes Kapitel)
g Gummidichtung
32
A
a
g
d
Proline Prosonic Flow 93
1 2 3 4
b
B
c
f
e
A0008654
