Proline Prosonic Flow 93

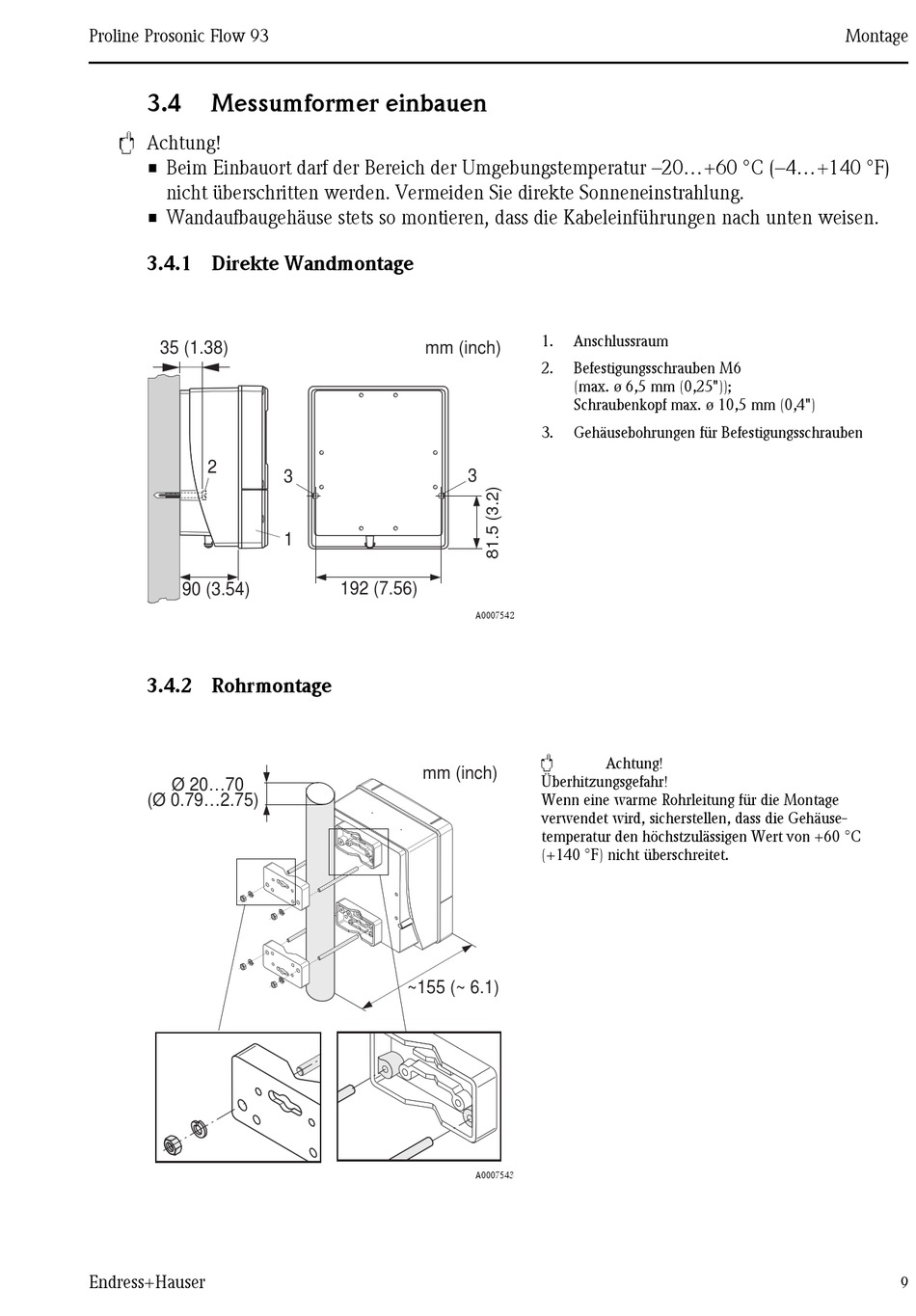

3.4

Messumformer einbauen

"
Achtung!
• Beim Einbauort darf der Bereich der Umgebungstemperatur –20...+60 °C (–4...+140 °F)
nicht überschritten werden. Vermeiden Sie direkte Sonneneinstrahlung.
• Wandaufbaugehäuse stets so montieren, dass die Kabeleinführungen nach unten weisen.

3.4.1 Direkte Wandmontage

35 (1.38)
2
90 (3.54)
3.4.2 Rohrmontage
Ø 20...70
(Ø 0.79...2.75)
Endress+Hauser
mm (inch)
3
1
192 (7.56)
mm (inch)
~ 155 ( ~ 6.1)
1. Anschlussraum
2. Befestigungsschrauben M6
(max. ø 6,5 mm (0,25"));
Schraubenkopf max. ø 10,5 mm (0,4")
3. Gehäusebohrungen für Befestigungsschrauben
3
A0007542
"
Achtung!
Überhitzungsgefahr!
Wenn eine warme Rohrleitung für die Montage
verwendet wird, sicherstellen, dass die Gehäuse-
temperatur den höchstzulässigen Wert von +60 °C
(+140 °F) nicht überschreitet.
A0007543
Montage
9
