Montage
4. Das noch verschiebbare Spannband inkl. Gewindebolzen soweit verschieben, bis beide
Messschnüre gleichmäßig gespannt sind und das Spannband unverrückbar festziehen.

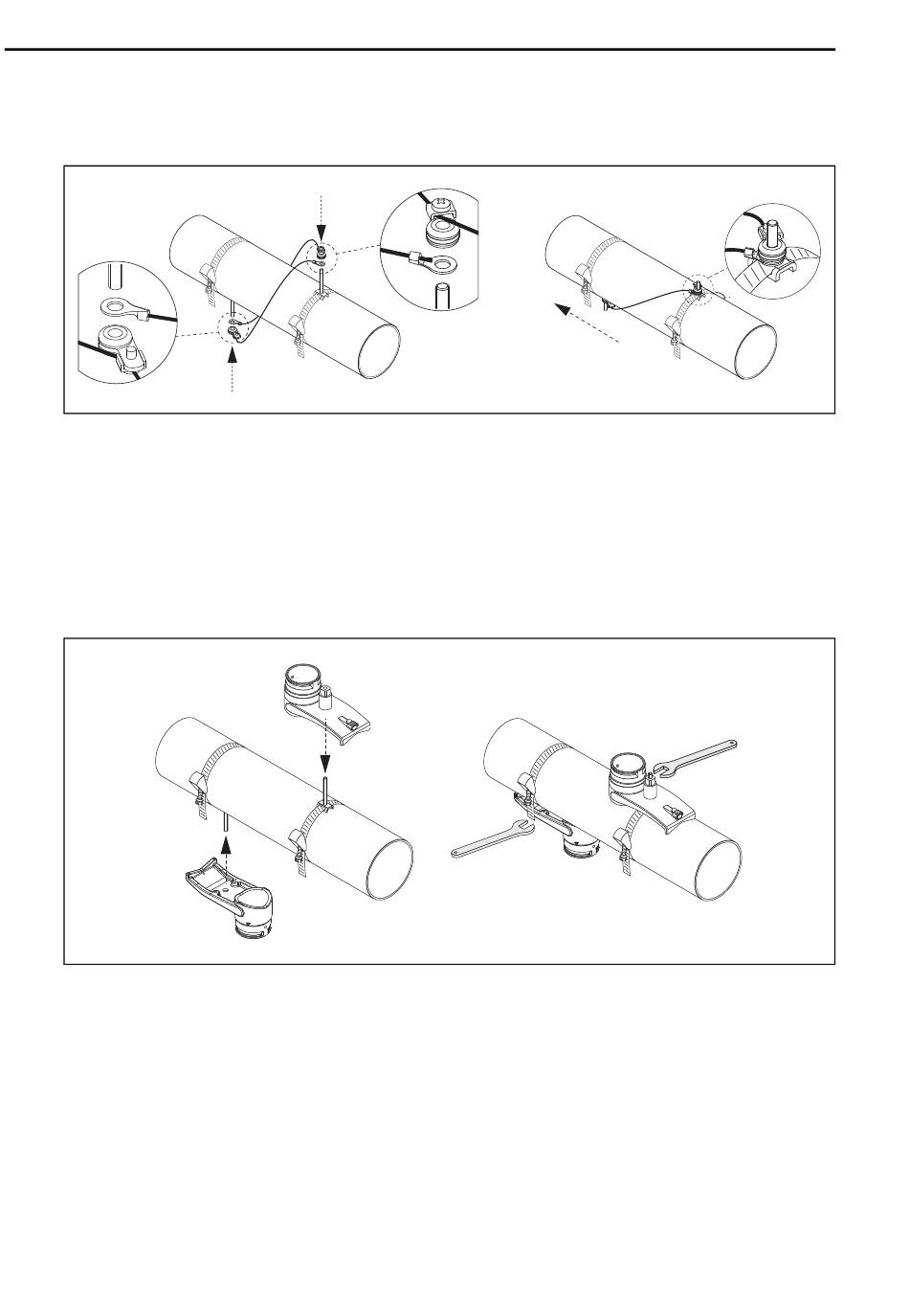

Abb. 13: Positionierung der Spannbänder (Arbeitsschritte 2 bis 4)
5. Verschraubung der Fixierteile auf den Messschnüren lösen und Messschnüre von den
Gewindebolzen entfernen.
6. Messaufnehmerhalterungen über den jeweiligen Gewindebolzen schieben und mit der
Haltemutter fest anziehen.
Abb. 14: Messaufnehmerhalterungen montieren
