Proline Prosonic Flow 93

Montageschiene und Einbauabstand POSITION SENSOR

Die Montageschiene besitzt zwei Reihen mit Bohrungen. In der einen Reihe sind Bohrungen mit
Buchstaben, in der anderen Reihe mit Zahlenwerten gekennzeichnet. Der ermittelte Wert für
den Einbauabstand POSITION SENSOR besteht aus einem Buchstaben und einem Zahlenwert.
Bei der Positionierung der Spannbänder werden die Bohrungen, die dem Buchstaben bzw. dem
Zahlenwert gekennzeichnet sind, verwendet.

Vorgehensweise

1. Mit Hilfe der Montageschiene die Spannbänder positionieren.
– Montageschiene mit der Bohrung, die mit dem Buchstaben aus POSITION SENSOR
gekennzeichnet ist, über den Gewindebolzen des festmontierten Spannbands schieben.
– Verschiebbares Spannband positionieren und Montageschiene mit der Bohrung, die mit
dem Zahlenwert aus POSITION SENSOR gekennzeichnet ist, über den Gewindebolzen
schieben.

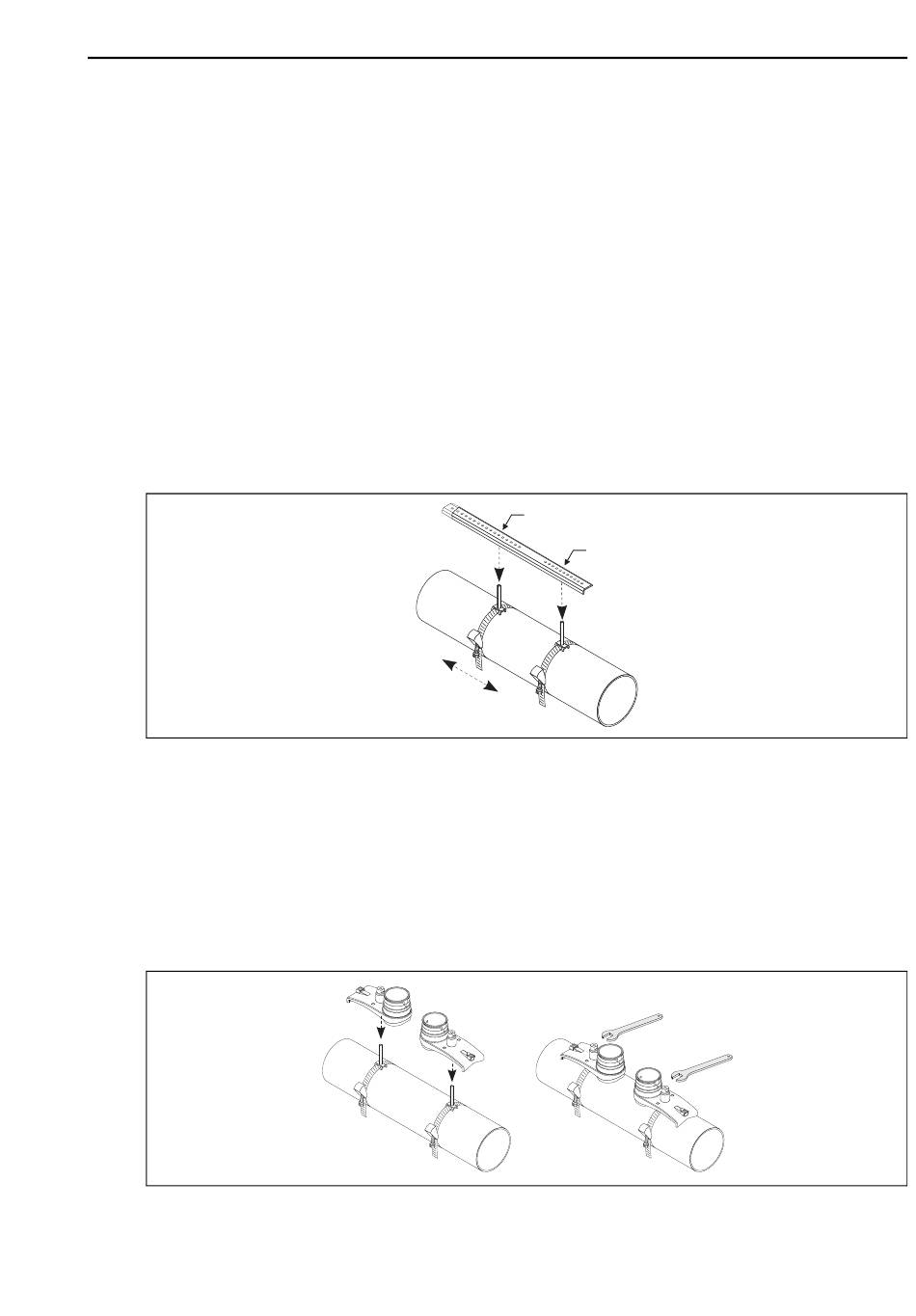

Abb. 21: Abstand entsprechend der Montageschiene (Bsp. POSITION SENSOR G22) bestimmen
2. Spannband unverrückbar festziehen.
3. Montageschiene wieder von den Gewindebolzen entfernen.
4. Messaufnehmerhalterungen über den jeweiligen Gewindebolzen schieben und mit der
Haltemutter fest anziehen.
Abb. 22: Messaufnehmer montieren
