Montage

3 Montage
3.1

Einbaubedingungen

3.1.1 Abmessungen

Abmessungen des Messgeräts → zugehörige Technische Information auf CD-ROM.

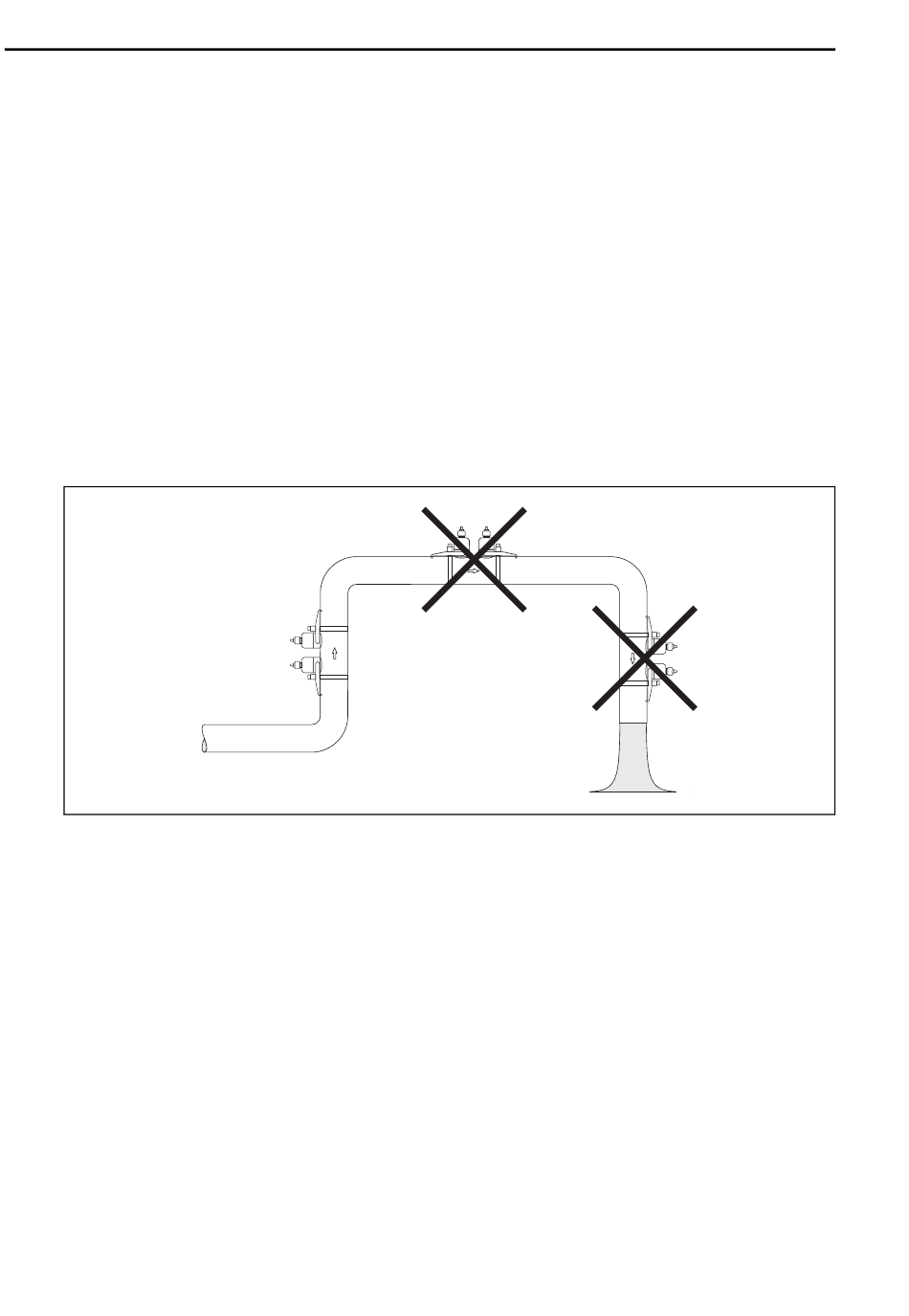

Einbauort
Eine korrekte Durchflussmessung ist nur bei gefüllter Rohrleitung möglich. Luftansammlungen
oder Gasbildung in der Rohrleitung können zu erhöhten Messfehlern führen. Vermeiden Sie
deshalb folgende Einbauorte in der Rohrleitung:
• Keine Installation am höchsten Punkt der Leitung. Gefahr von Luftansammlungen!
• Keine Installation unmittelbar vor einem freien Rohrauslauf in einer Fallleitung.
Einbaulage
Vertikal
Empfohlene Einbaulage mit Strömungsrichtung nach oben (Ansicht A). Bei dieser Einbaulage
sinken mitgeführte Feststoffe und Gase steigen bei stehendem Messstoff aus dem Messaufneh-
merbereich auf. Die Rohrleitung kann zudem vollständig entleert und vor Ablagerungen
geschützt werden.
Horizontal
Im empfohlenen Einbaubereich bei horizontaler Einbaulage (Ansicht B) können Gas- und
Luftansammlungen an der Rohrdecke sowie störende Ablagerungen am Rohrboden die Messung
weniger beeinflussen.
