2. Spannband unverrückbar festziehen.
3. Montageschiene wieder von den Gewindebolzen entfernen.
4. Messaufnehmerhalterungen über den jeweiligen Gewindebolzen schieben und mit der
Haltemutter fest anziehen.
5. Halterungen der Montageschiene auf die jeweilige Messaufnehmerhalterung schrauben.
6. Montageschiene an die Messaufnehmerhalterungen schrauben.

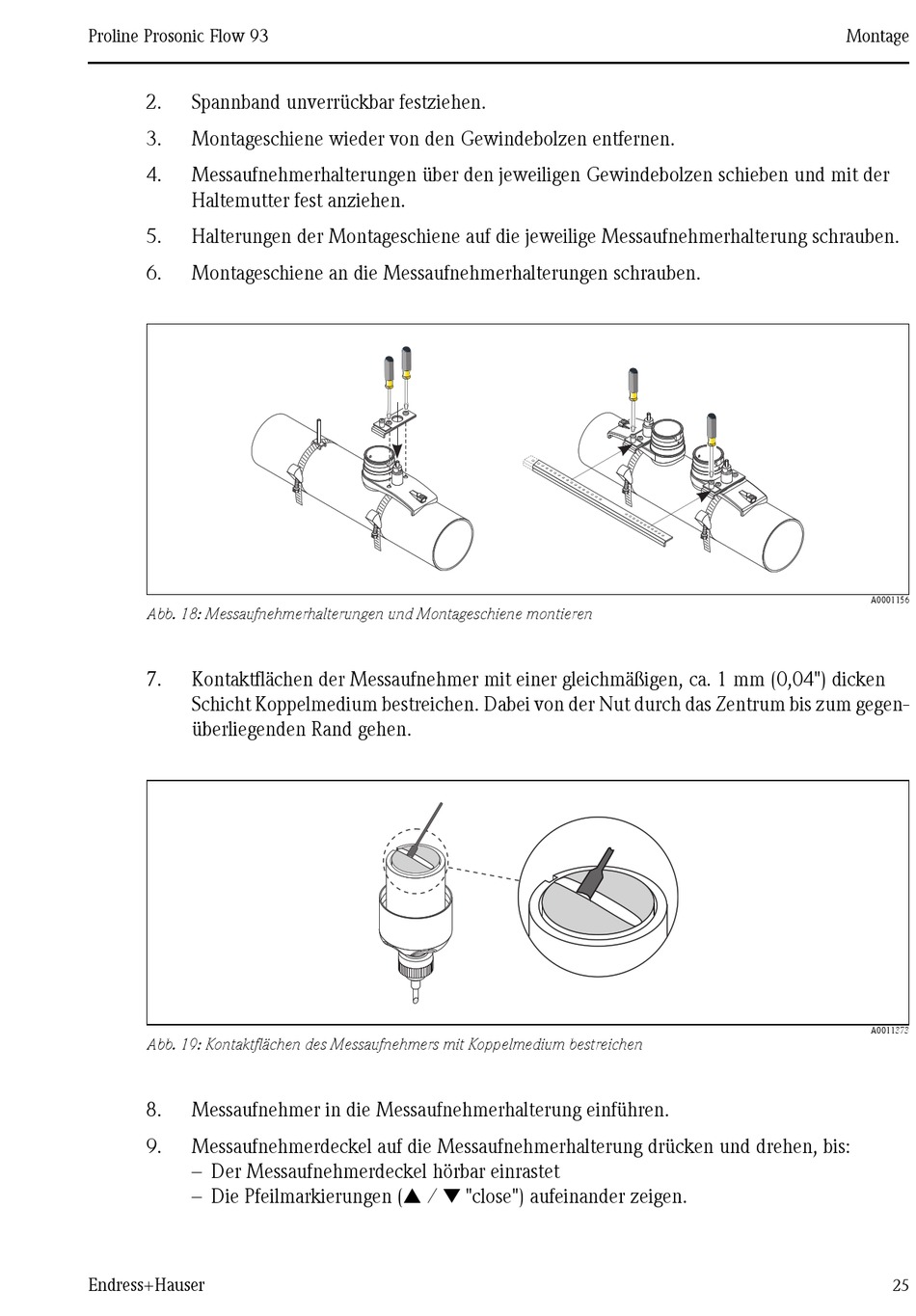

Abb. 18: Messaufnehmerhalterungen und Montageschiene montieren
7. Kontaktflächen der Messaufnehmer mit einer gleichmäßigen, ca. 1 mm (0,04") dicken
Schicht Koppelmedium bestreichen. Dabei von der Nut durch das Zentrum bis zum gegen-
überliegenden Rand gehen.
Abb. 19: Kontaktflächen des Messaufnehmers mit Koppelmedium bestreichen
8. Messaufnehmer in die Messaufnehmerhalterung einführen.
9. Messaufnehmerdeckel auf die Messaufnehmerhalterung drücken und drehen, bis:
– Der Messaufnehmerdeckel hörbar einrastet
– Die Pfeilmarkierungen (Å / Æ "close") aufeinander zeigen.
