6.3. Elektrische Installation
6.3. Elektrische Installation

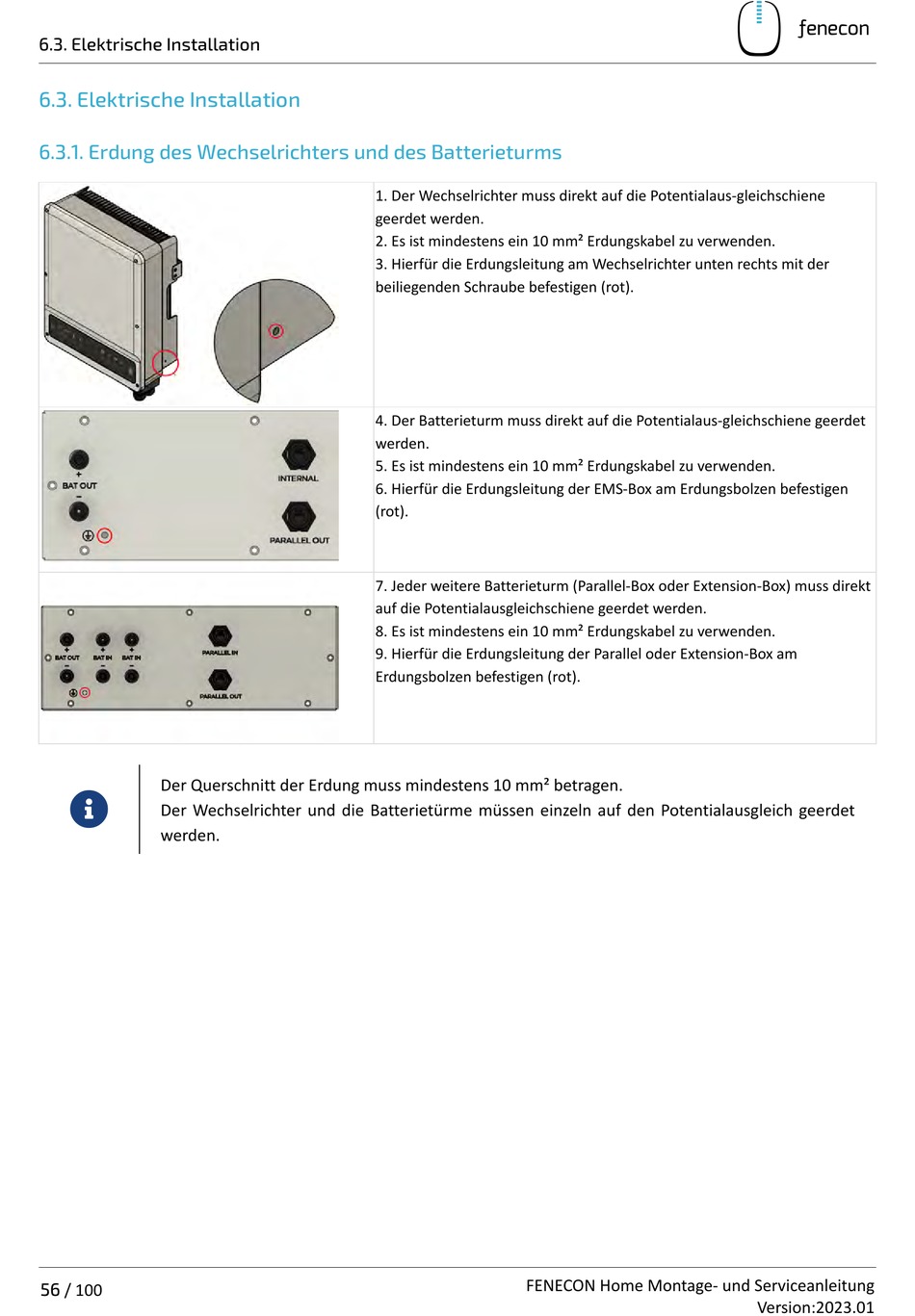

6.3.1. Erdung des Wechselrichters und des Batterieturms
Der Querschnitt der Erdung muss mindestens 10 mm² betragen.
Der Wechselrichter und die Batterietürme müssen einzeln auf den Potentialausgleich geerdet
werden.
56 / 100
1. Der Wechselrichter muss direkt auf die Potentialaus-gleichschiene
geerdet werden.
2. Es ist mindestens ein 10 mm² Erdungskabel zu verwenden.
3. Hierfür die Erdungsleitung am Wechselrichter unten rechts mit der
beiliegenden Schraube befestigen (rot).
4. Der Batterieturm muss direkt auf die Potentialaus-gleichschiene geerdet
werden.
5. Es ist mindestens ein 10 mm² Erdungskabel zu verwenden.
6. Hierfür die Erdungsleitung der EMS-Box am Erdungsbolzen befestigen
(rot).
7. Jeder weitere Batterieturm (Parallel-Box oder Extension-Box) muss direkt
auf die Potentialausgleichschiene geerdet werden.
8. Es ist mindestens ein 10 mm² Erdungskabel zu verwenden.
9. Hierfür die Erdungsleitung der Parallel oder Extension-Box am
Erdungsbolzen befestigen (rot).
