Elektrische Installation

6.3.1 Erdung des Wechselrichters und des Batterieturms

HINWEIS
Der Querschnitt der Erdung muss mindestens 10 mm² betragen.
Der Wechselrichter und die Batterietürme müssen einzeln auf den Potentialausgleich geerdet
werden.
60 / 104

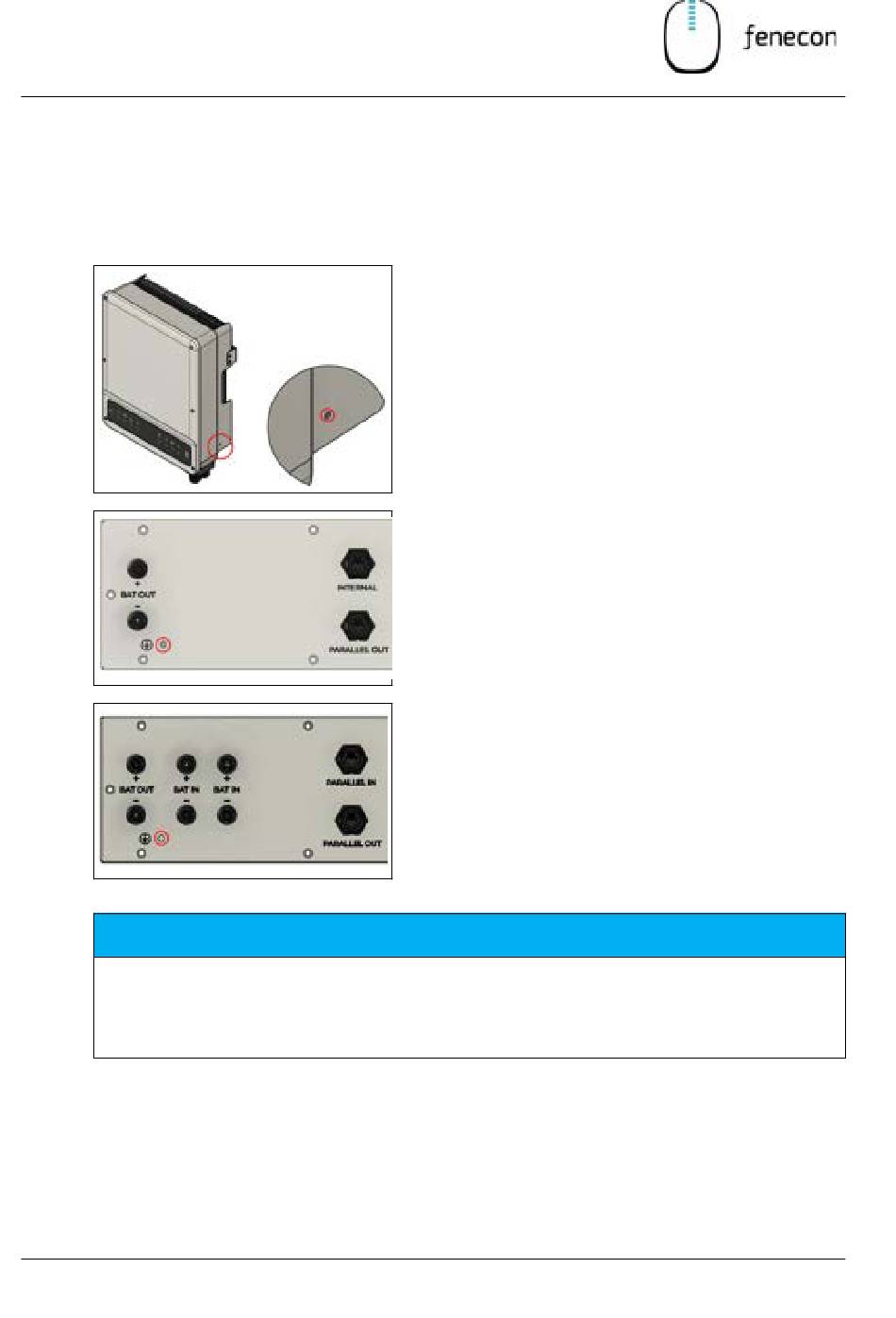

1. Der Wechselrichter muss direkt auf die Potentialaus-
gleichschiene geerdet werden.
2. Es ist mindestens ein 10 mm² Erdungskabel zu
verwenden.
3. Hierfür die Erdungsleitung am Wechselrichter unten
rechts mit der beiliegenden Schraube befestigen (rot).
4. Der Batterieturm muss direkt auf die Potentialaus-
gleichschiene geerdet werden.
5. Es ist mindestens ein 10 mm² Erdungskabel zu
verwenden.
6. Hierfür die Erdungsleitung
Erdungsbolzen befestigen (rot).
7. Jeder weitere
Extension-Box)
Potentialausgleichschiene geerdet werden.
8. Es ist mindestens ein 10 mm² Erdungskabel zu
verwenden.
9. Hierfür die Erdungsleitung
Extension-Box am Erdungsbolzen befestigen (rot).
Montage- und Serviceanleitung FENECON Home
der EMS-Box
Batterieturm (Parallel-Box
muss direkt
der Parallel
am
oder
auf die
oder
