6.6
Elektrische Installation / Verkabelung
6.6.1
Hinweise zur Verkabelung

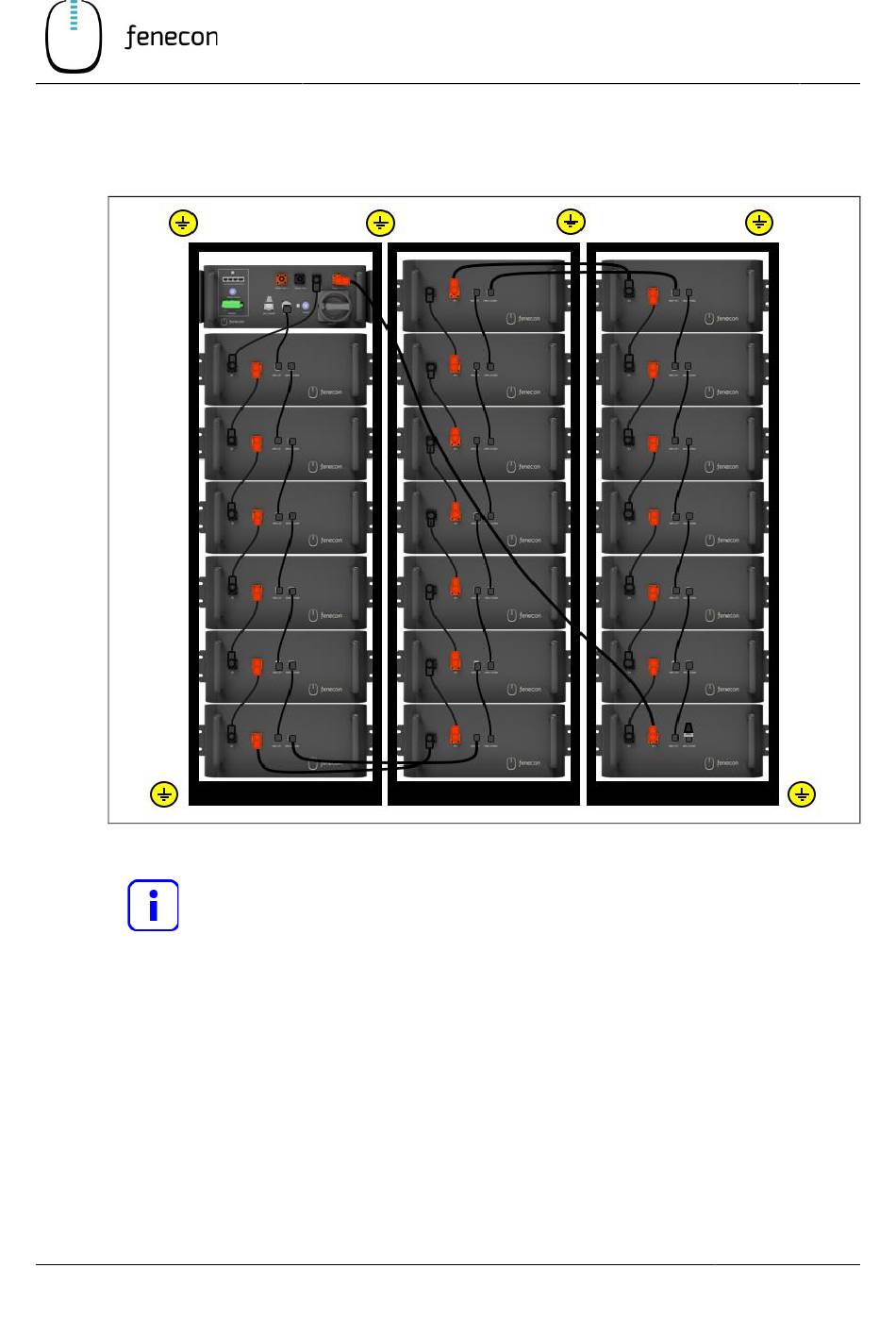

Abbildung 21: Verkabelung innerhalb des Batterie-Racks
Montage- und Serviceanleitung FENECON Commercial 50
Alle benötigten Kabel sind im Lieferumfang enthalten.
Der Phoenix-Contact-Stecker muss bei der Verkabelung hörbar einrasten.
Die Entriegelung der Stecker ist über den seitlichen Druckknopf am Stecker möglich.
Elektrische Installation / Verkabelung
Montage
6
6.6
67 / 128
