Ems-Box - Anschlussbelegung; Abbildung 3. Anschlussbelegung - Ems-Box; Beschreibung; Tabelle 9. Anschlussbelegung - Ems-Box - Fenecon Home Montage- Und Serviceanleitung

3.3. Technische Daten - FENECON Home - EMS-Box

3.3.2. EMS-Box - Anschlussbelegung

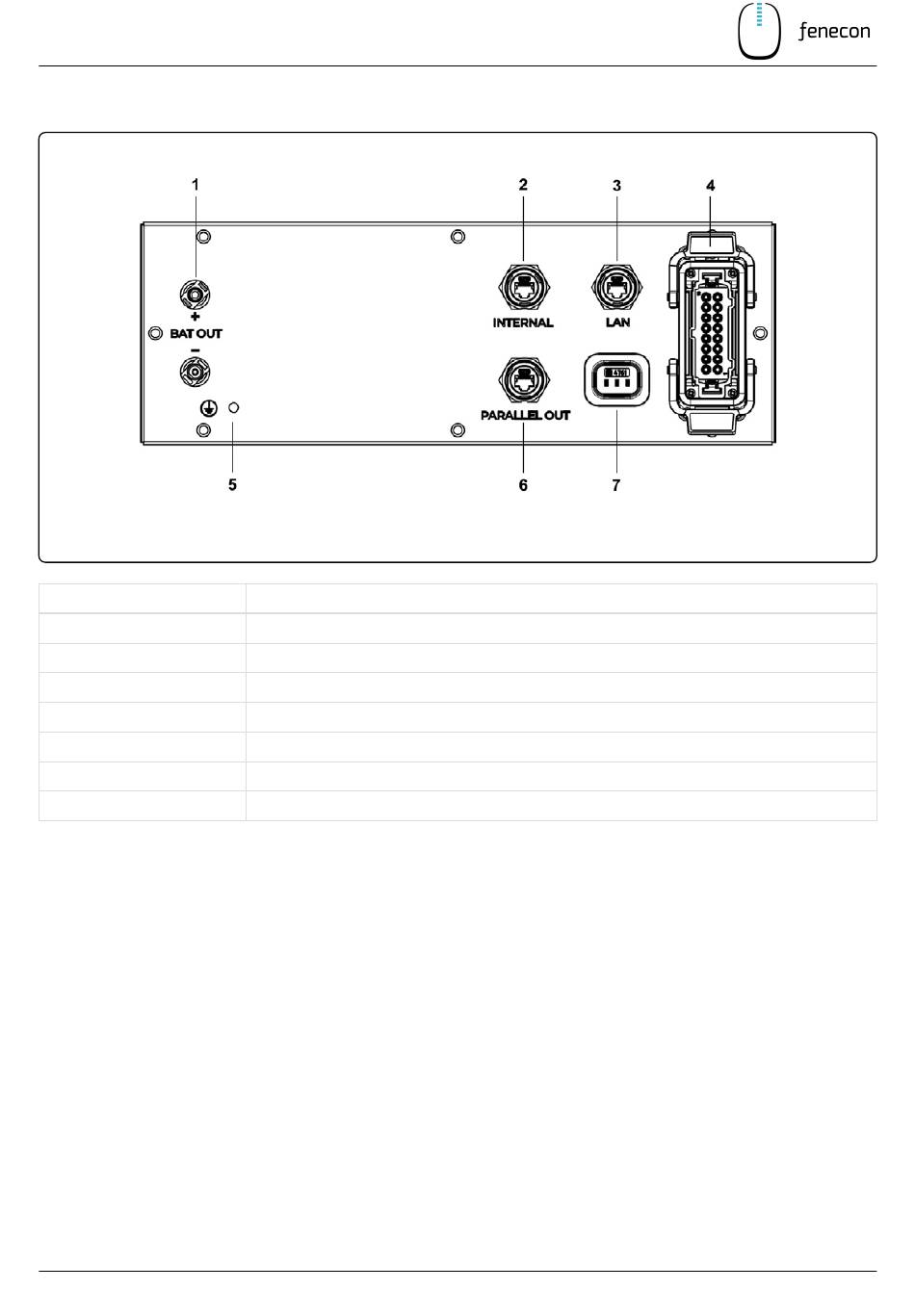

Abbildung 3. Anschlussbelegung - EMS-Box

Pos.
1
2
3
4
5
6
7

Tabelle 9. Anschlussbelegung - EMS-Box

14 / 100

Beschreibung

Batterie Anschluss zum Wechselrichter (MC4)
Ansteuerung weiterer Verbraucher (z.B. Ladesäule; RJ45)
Anbindung Kundennetzwerk (LAN) RJ45 (nicht im Lieferumfang enthalten)
Kommunikation Wechselrichter, Relaisausgänge; Digitale Eingänge
Erdungsanschluss
Kommunikationsausgang für Parallelschaltung mehrerer Batterien
Spannungsversorgung z. B. NYM-I 3x1,5 mm 2 (nicht im Lieferumfang enthalten)
FENECON Home Montage- und Serviceanleitung
Version:2023.01
