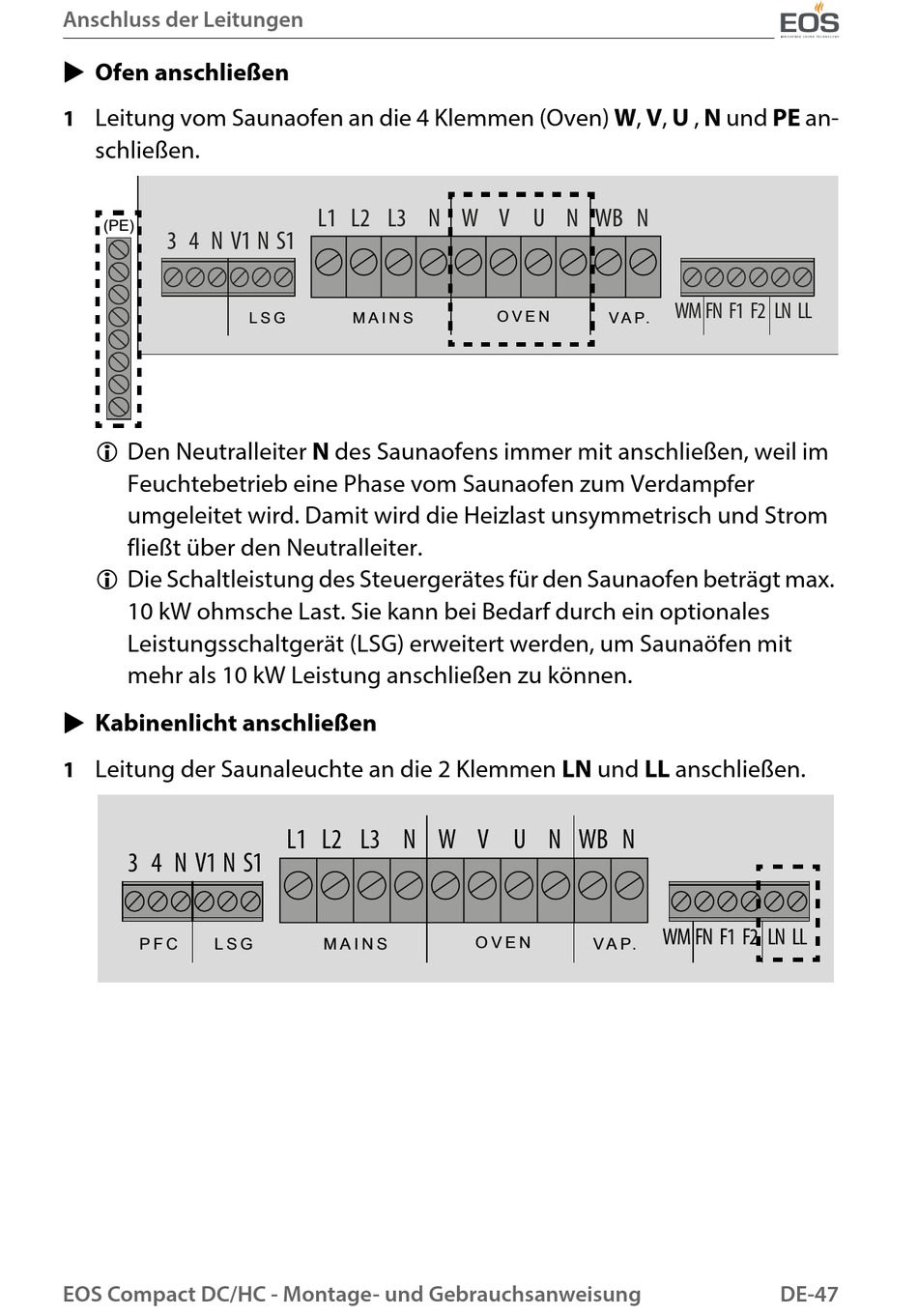

Anschluss der Leitungen
Ofen anschließen
Leitung vom Saunaofen an die 4 Klemmen (Oven) W, V, U , N und PE an-
1
schließen.
(PE)
3 4 N
V1 S1
Den Neutralleiter N des Saunaofens immer mit anschließen, weil im
Feuchtebetrieb eine Phase vom Saunaofen zum Verdampfer
umgeleitet wird. Damit wird die Heizlast unsymmetrisch und Strom
fließt über den Neutralleiter.
Die Schaltleistung des Steuergerätes für den Saunaofen beträgt max.
10 kW ohmsche Last. Sie kann bei Bedarf durch ein optionales
Leistungsschaltgerät (LSG) erweitert werden, um Saunaöfen mit
mehr als 10 kW Leistung anschließen zu können.
Kabinenlicht anschließen
Leitung der Saunaleuchte an die 2 Klemmen LN und LL anschließen.
1
3 4 N
V1 S1
N
P F C
L S G
EOS Compact DC/HC - Montage- und Gebrauchsanweisung
L1 L2 L3 N
N
L S G
M A I N S
L1 L2 L3 N
M A I N S
W V U N WB
O V E N
V A P.
W V U N WB
O V E N
V A P.
N
WM FN F1 F2 LN LL
N
WM FN F1 F2 LN LL
