Ofen-Montage:
Der Saunaofen ist für eine Anschlussspan-
nung von 400 V 3 N AC vorgesehen.
Die Mindesthöhe der Saunakabine muss
innen 1.90 m betragen.
Bei der Montage des Saunaofens ist darauf
zu achten, dass der senkrechte Abstand zwi-
schen Oberkante Saunaofen und Saunade-
cke mindestens 90 cm und der waagerechte
(seitliche) Abstand zwischen Ofen und Kabi-
nenwand mindestens 8 cm beträgt.
Der Abstand zwischen Ofenschutzgitter
bzw. Liegebank und anderer brennbarer
Materialien zum Ofen muss mindestens 8
Das Saunaheizgerät darf bei gewerblichem
Einsatz und bei Fernwirken* nur in Verbin-
dung mit einem geeigneten Abdeckschutz
oder S-Guard verwendet werden.
*Fernwirken = Einstellen, Steuern und/oder
Regeln eines Gerätes durch einen Befehl,
der außerhalb der Sichtweite eines Gerätes
vorgenommen werden kann, wobei Über-
tragungsmedien wie Telekommunikation,
Tontechnik oder Bussysteme angewendet
werden.
cm betragen. Die Schutzgitter-Höhe muss
mit der vorderen Ofenhöhe gleich sein (Abb.
3 und 4).

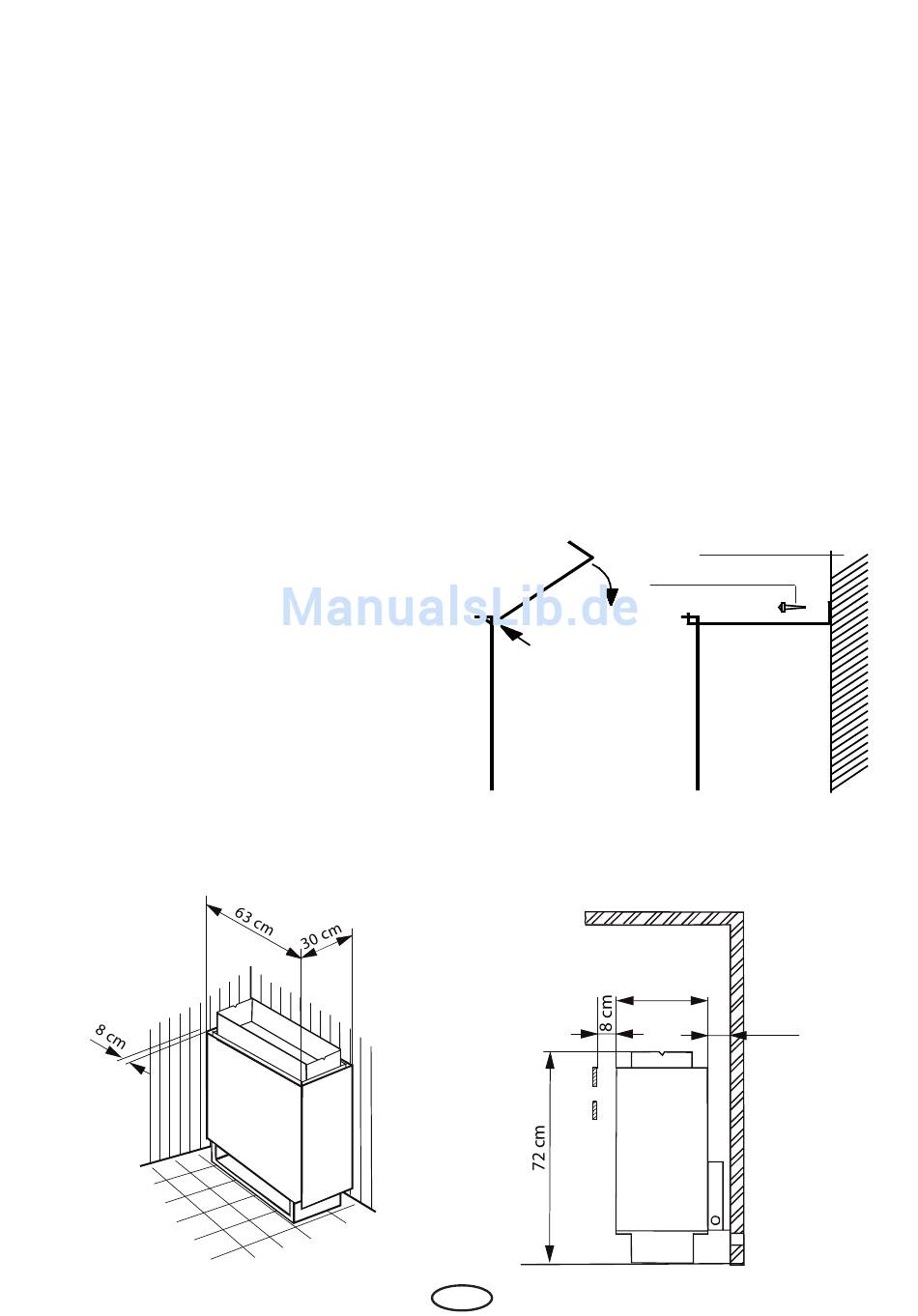

Ofen gemäß den Sicherheitsabständen
mittig vor die Lufteintrittsöffnung stellen.
Sicherungswinkel in den Sicherungsschlitz
der Rückwand gemäß nachfolgender Abb.
einführen und in die Waagerechte schwen-
ken. Hierbei beachten, dass der kurze
Schenkel des Sicherungswinkels in den
oberen Schlitz arretiert. Winkel mittels dem
beigefügten Spanplattenschrauben sichern.
Das Saunaheizgerät darf bei gewerblichem
Einsatz nur in Verbindung mit dem Abdeck-
schutz Typ II Art.Nr. 94.4424 verwendet
werden.
Befestigungswin-
kel
Abb. 3
D
Sicherungsschraube
Rückwand Saunaofen
Abb. 1
30 cm
Kabinenwand
Abb. 2
8 cm
Abb. 4
9
