Identifikation
2.2

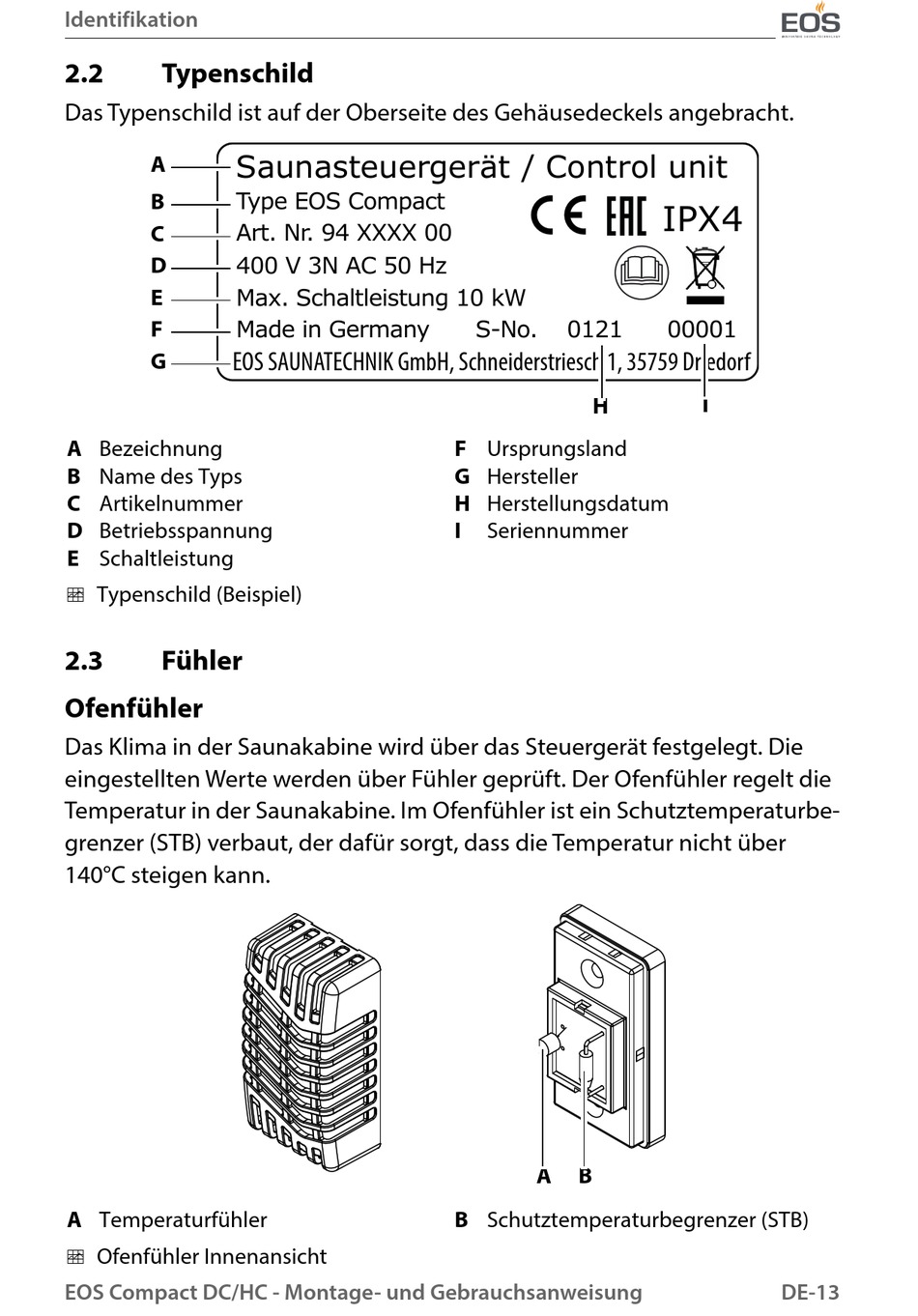

Typenschild
Das Typenschild ist auf der Oberseite des Gehäusedeckels angebracht.
Saunasteuergerät / Control unit
A
Type EOS Compact
B
Art. Nr. 94 XXXX 00
C
400 V 3N AC 50 Hz
D
Max. Schaltleistung 10 kW
E
Made in Germany
F
G
EOS SAUNATECHNIK GmbH, Schneiderstriesch 1, 35759 Driedorf
A Bezeichnung
B Name des Typs
C Artikelnummer
D Betriebsspannung
E Schaltleistung
Typenschild (Beispiel)
2.3
Fühler
Ofenfühler
Das Klima in der Saunakabine wird über das Steuergerät festgelegt. Die
eingestellten Werte werden über Fühler geprüft. Der Ofenfühler regelt die
Temperatur in der Saunakabine. Im Ofenfühler ist ein Schutztemperaturbe-
grenzer (STB) verbaut, der dafür sorgt, dass die Temperatur nicht über
140°C steigen kann.
A Temperaturfühler
Ofenfühler Innenansicht
EOS Compact DC/HC - Montage- und Gebrauchsanweisung
S-No.
0121
H
F Ursprungsland
G Hersteller
H Herstellungsdatum
I
Seriennummer
A
B
B Schutztemperaturbegrenzer (STB)
IPX4
00001
I
DE-13
