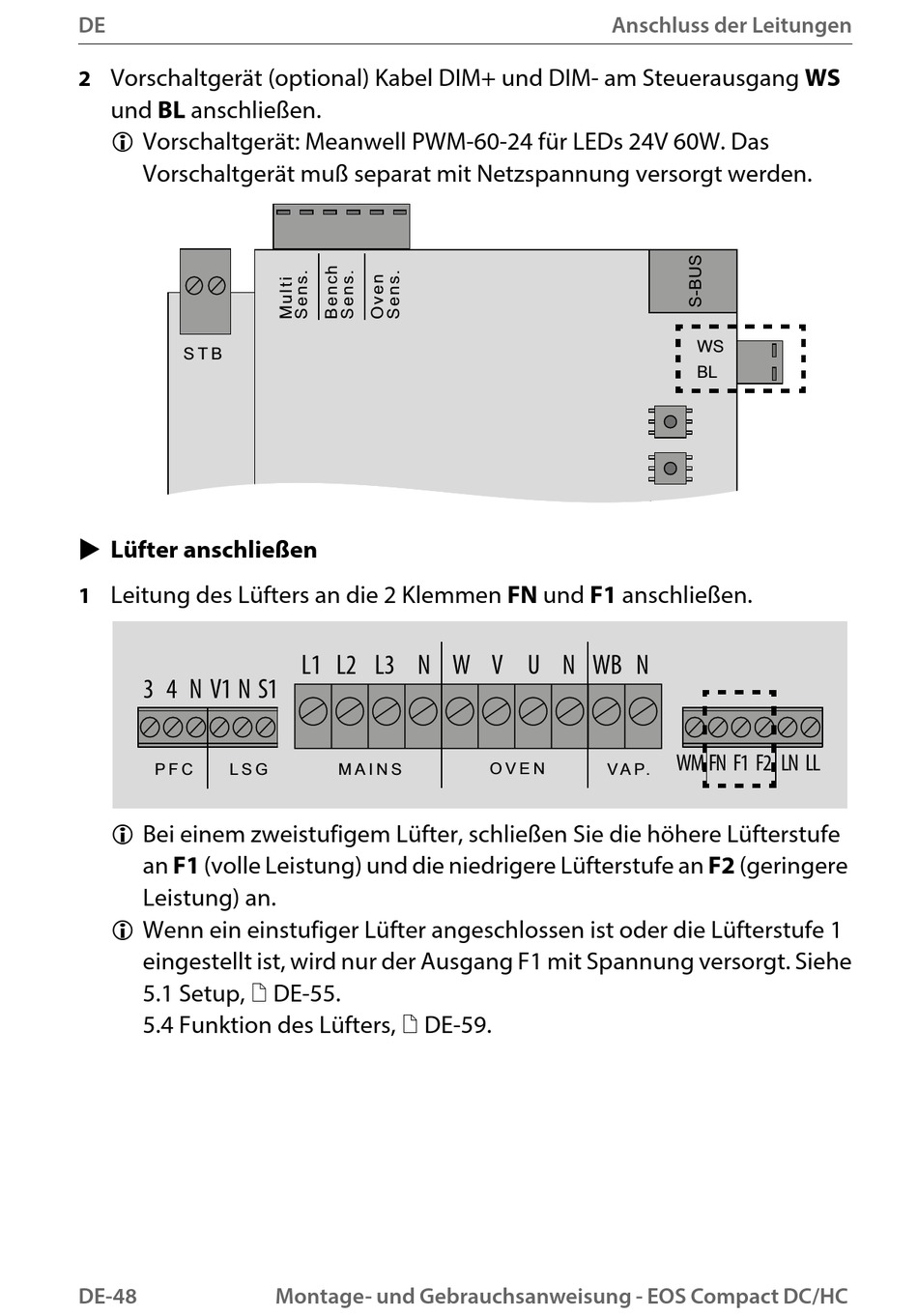

Vorschaltgerät (optional) Kabel DIM+ und DIM- am Steuerausgang WS
2
und BL anschließen.
Vorschaltgerät: Meanwell PWM-60-24 für LEDs 24V 60W. Das
Vorschaltgerät muß separat mit Netzspannung versorgt werden.
S T B
Lüfter anschließen
Leitung des Lüfters an die 2 Klemmen FN und F1 anschließen.
1
3 4 N
V1 S1
N
P F C
L S G
Bei einem zweistufigem Lüfter, schließen Sie die höhere Lüfterstufe
an F1 (volle Leistung) und die niedrigere Lüfterstufe an F2 (geringere
Leistung) an.
Wenn ein einstufiger Lüfter angeschlossen ist oder die Lüfterstufe 1
eingestellt ist, wird nur der Ausgang F1 mit Spannung versorgt. Siehe
5.1 Setup, DE-55.
5.4 Funktion des Lüfters, DE-59.
DE-48
L1 L2 L3 N
M A I N S
Montage- und Gebrauchsanweisung - EOS Compact DC/HC
Anschluss der Leitungen
W V U N WB
O V E N
V A P.
WS
BL
N
WM FN F1 F2 LN LL
