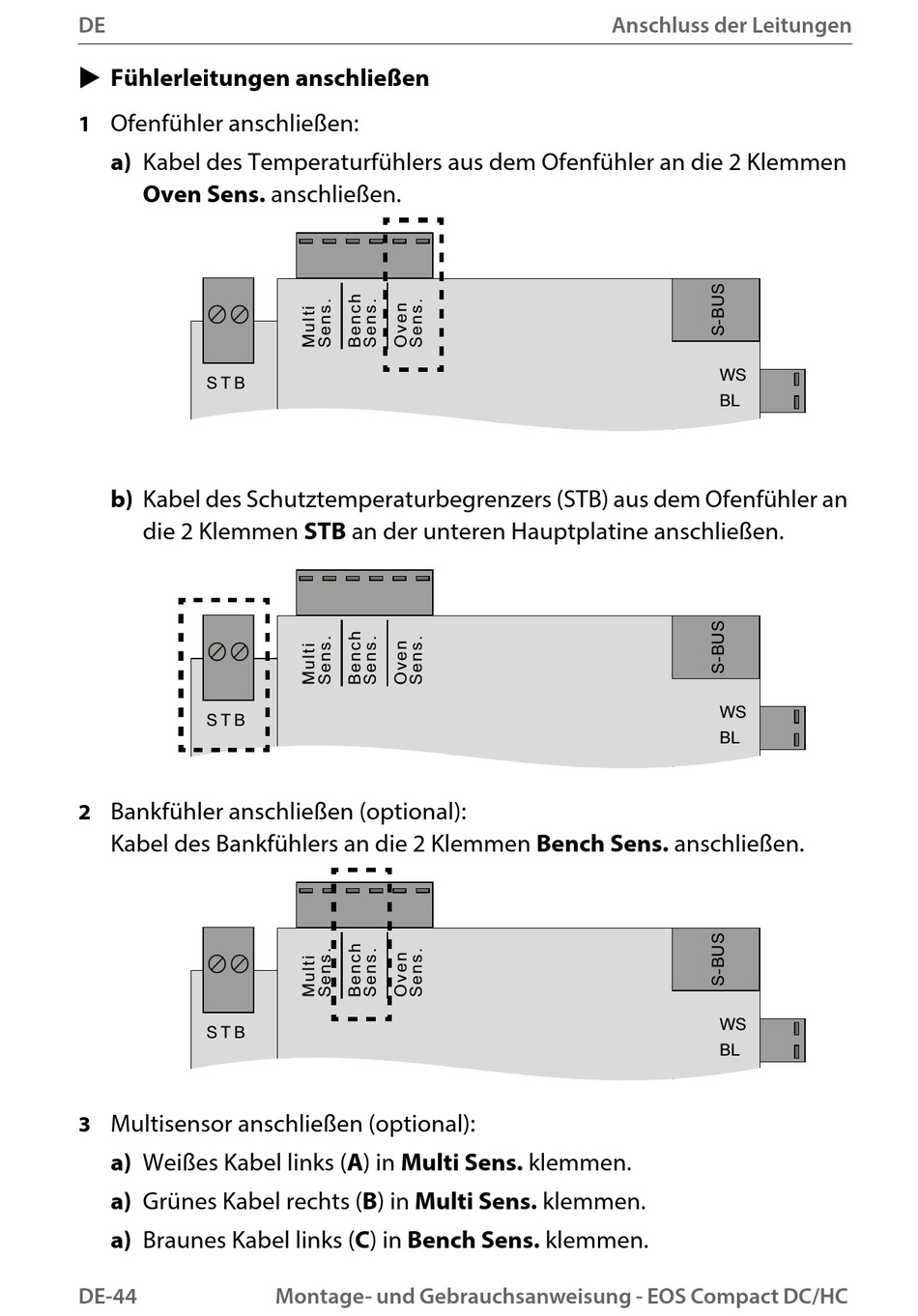

 Fühlerleitungen anschließen
Ofenfühler anschließen:
1
a) Kabel des Temperaturfühlers aus dem Ofenfühler an die 2 Klemmen
Oven Sens. anschließen.
S T B
b) Kabel des Schutztemperaturbegrenzers (STB) aus dem Ofenfühler an
die 2 Klemmen STB an der unteren Hauptplatine anschließen.
S T B
Bankfühler anschließen (optional):
2
Kabel des Bankfühlers an die 2 Klemmen Bench Sens. anschließen.
S T B
Multisensor anschließen (optional):
3
a) Weißes Kabel links (A) in Multi Sens. klemmen.
a) Grünes Kabel rechts (B) in Multi Sens. klemmen.
a) Braunes Kabel links (C) in Bench Sens. klemmen.
DE-44 Montage- und Gebrauchsanweisung - EOS Compact DC/HC
Anschluss der Leitungen
WS
BL
WS
BL
WS
BL
