Montage

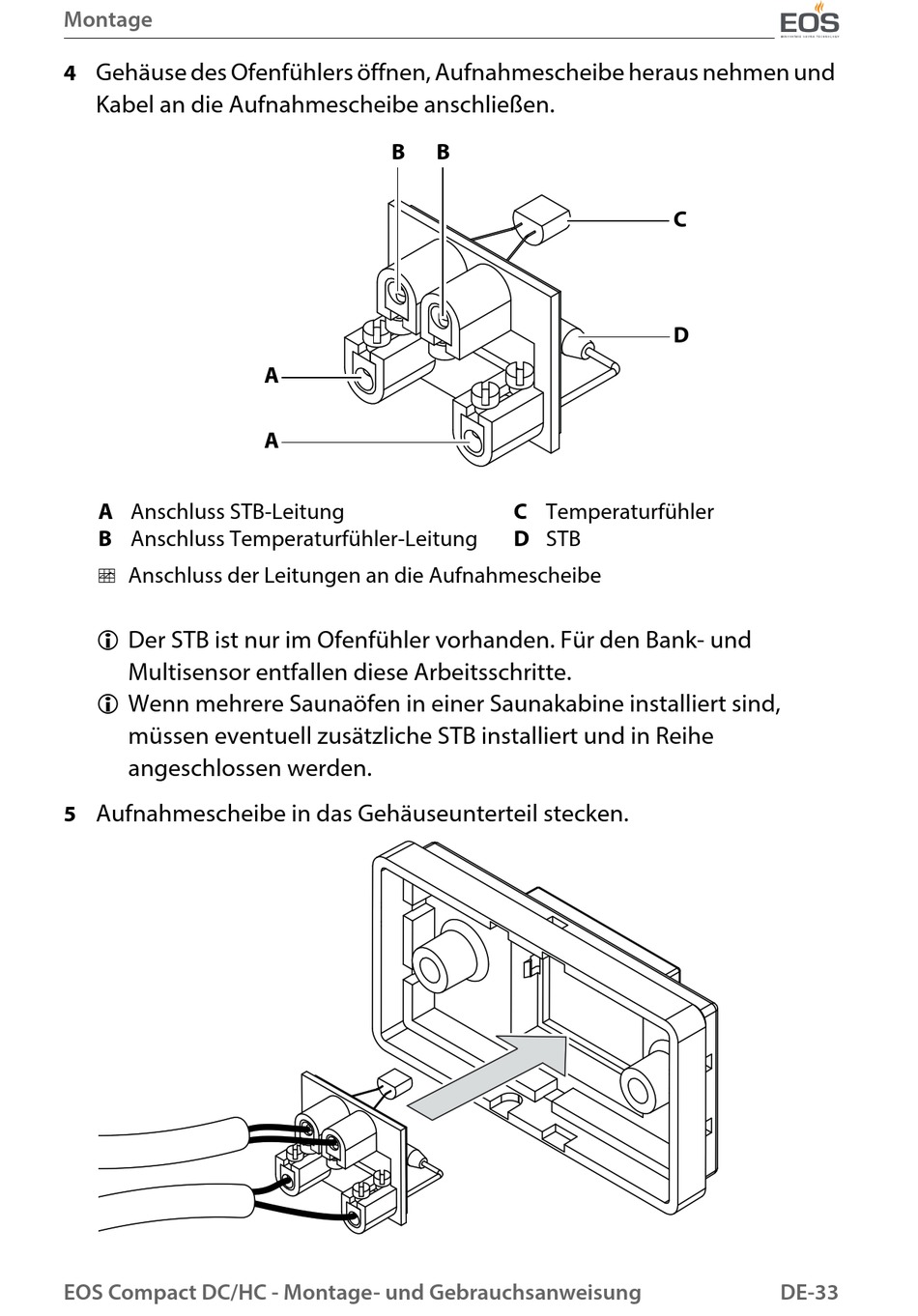

Gehäuse des Ofenfühlers öffnen, Aufnahmescheibe heraus nehmen und
4
Kabel an die Aufnahmescheibe anschließen.
A Anschluss STB-Leitung
B Anschluss Temperaturfühler-Leitung
Anschluss der Leitungen an die Aufnahmescheibe
Der STB ist nur im Ofenfühler vorhanden. Für den Bank- und
Multisensor entfallen diese Arbeitsschritte.
Wenn mehrere Saunaöfen in einer Saunakabine installiert sind,
müssen eventuell zusätzliche STB installiert und in Reihe
angeschlossen werden.
Aufnahmescheibe in das Gehäuseunterteil stecken.
5
EOS Compact DC/HC - Montage- und Gebrauchsanweisung
B
B
A
A
C
D
C Temperaturfühler
D STB
DE-33
