- Seite 1 ECON D2 Montage- und Gebrauchsanweisung Made in Germany IP x4 Druck Nr. 29344326de 30.12...
-
Seite 2: Inhaltsverzeichnis
Deutsch Inhalt Lieferumfang ......................4 Technische Daten ....................4 Allgemeine Hinweise zum Saunabaden ..............5 Allgemeine Sicherheitsbestimmungen ..............6 Montage des Steuergerätes ..................7 Montage auf der Wand ..................7 Montage in der Wand ..................8 Anschluss der Fühlerleitungen ................9 Montage des Ofenfühlers ..................9 Elektroanschluss ....................11 Anschluss des Saunaofens ................11 Anschluss eines Lastschaltgerätes (LSG) ............11 Anschluss der Saunaleuchte ................11 Installationsschema ...................12... - Seite 3 Individuelle Einstellungen ..................21 Kabinentemperatur ..................21 Life - Guard ....................22 Auto-Stop ......................23 Vorwahlzeit....................25 Aktivieren der Vorwahlzeit................26 Deaktivieren der Vorwahlzeit ................26 Heizzeitbegrenzung erweitern ................27 Gerätesicherungen ....................27 Fehlermeldungen ....................28 Der Geräteschalter (Switch-off) ................29 Service Adresse .....................30 Recycling .......................30 Gewährleistung ......................30 Rücksende-Verfahren (RMA) – Hinweise für alle Rücksendungen! ......31...
-
Seite 4: Lieferumfang
Lieferumfang (Änderungen vorbehalten) Zum Lieferumfang des Steuergerätes gehört: 1. Ofenfühlerplatine mit Übertemperatursicherung, KTY-Fühler mit Fühlergehäuse, zwei Stück Befestigungsschrauben 3 x 25 mm und Fühlerkabel ca. 2,0 m lang. 2. Plastikbeutel mit drei Befestigungsschrauben 4 x 20 mm. 3. Ersatz-Übertemperatursicherung Technische Daten Nennspannung: 400 V 3 N 50 Hz AC Schaltleistung:... -
Seite 5: Allgemeine Hinweise Zum Saunabaden
Allgemeine Hinweise zum Saunabaden Sehr geehrter Kunde, mit diesem Sauna-Steuergerät haben Sie Aus Sicherheitsgründen ist der Temperatur- ein hochwertiges elektronisches Gerät er- fühler mit der Übertemperatursicherung im worben, welches nach den neuesten Nor- Bereich über dem Ofen an der Kabinende- men- und Güterichtlinien entwickelt und ge- cke angeordnet, da sich hier üblicherweise fertigt wurde. -
Seite 6: Allgemeine Sicherheitsbestimmungen
Allgemeine Sicherheitsbestimmungen • Dieses Gerät ist nicht dafür bestimmt, stungsschaltgerät bis 36 kW. durch Personen (einschließlich Kinder) • Die Anlage muss bei allen Installations- mit eingeschränkten physischen, senso- und Reparaturarbeiten allpolig vom Netz- rischen oder geistigen Fähigkeiten oder getrennt werden, d.h. Sicherungen bzw. mangels Erfahrung und/oder mangels Hauptschalter ausschalten. -
Seite 7: Montage Des Steuergerätes
Schrauben Sie das Gehäuseunterteil in Montage des Steuergerätes den beiden unteren Bohrungen fest an die Wandbefestigung Kabinenwand. Abb. 4 Das Steuergerät darf nur außerhalb der Ka- bine montiert werden. Als Montageort wäh- len Sie zweckmäßigerweise die Kabinen- außenwand, an der innen der Saunaofen befestigt ist. -
Seite 8: Montage In Der Wand
Wandeinbau 1. Erstellen Sie einen min. 3,5 cm tiefen Wandausschnitt gemäß den Abmes- sungen in Abb.5. Setzen Sie die mitgelieferten Gummitüllen in die Öffnungen an der Gehäuserückwand ein und führen Sie dann die Anschlusskabel durch diese Öffnungen. Platzieren Sie die Steuerung in der Wandöff- nung und befestigen sie mit 4 Holzschrau- ben. -
Seite 9: Anschluss Der Fühlerleitungen
2. Bohren Sie dafür ein Loch für die Kabel- Anschluss der Fühlerleitungen durchführung, vorzugsweise in die Mitte Die Fühler- und Netzleitungen sollten nicht zusammen verlegt oder durch eine gemein- 3. Führen Sie die Fühlerkabel durch das ge- same Durchführung geführt werden. Eine bohrte Loch und schließen Sie die Fühler- gemeinsame Verlegung kann zu Störungen leitung gemäß... - Seite 10 Bohrung Saunadecke Fühlergehäuse auf Fühlerleitungen 142°C Sensor Limiter weiß 6. Nach vollständiger Montage und ord- nungsgemäßem Betrieb des Steuerge- 12:00 rätes muss die Leitung zur Übertempe- ratursicherung auf Kurzschluss überprüft Thermo - werden. Lösen Sie hierzu eine der weißen sicherung Leitungen im Fühlergehäuse.
-
Seite 11: Elektroanschluss
Elektroanschluss Anschluss eines Lastschalt- Der elektrische Anschluss darf nur von einem zugelassenen Elektroinstallateur gerätes (LSG) unter Beachtung der Richtlinien des örtlichen Energieversorgungsunterneh- Details entnehmen Sie bitte der Montagean- leitung des LSG Grundsätzlich darf nur ein fester Anschluss an das Netz erfolgen, wobei eine Einrich- Anschluss der Saunaleuchte tung vorzusehen ist, die es ermöglicht, die Anlage mit einer Kontaktöffnungsweite von... -
Seite 12: Installationsschema
Installationsschema = alternativ ECON 400 V 3 N AC 50 Hz Klemmenanordnung auf der Platine Stecker für Fühleranschluss auf der Platinen- unterseite... -
Seite 13: Anschluss Saunaheizgerät Bis 9 Kw
ECON L1 L2 L3 max. 100 W P max. 9 kW Achtung: Schließen Sie immer den Nulleiter (N) des Saunaofens 400 V 3 N AC 50 Hz ECON L1 L2 L3 max. 100 W P max. 9 kW 400 V 3 N AC 50 Hz 400 V 3 N AC 50 Hz... -
Seite 14: Bedienung

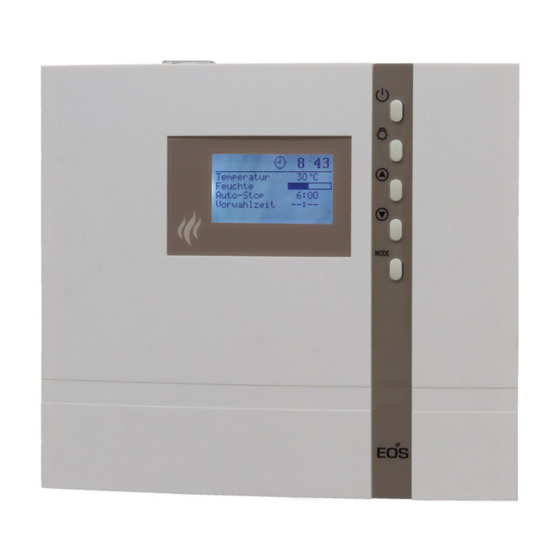

Bedienung Nachdem die Anlage mit allen Komponenten montiert ist und alle Abdeckungen befestigt sind, können Sie Ihre Sauna - Anlage in Betrieb nehmen. Auf den folgenden Seiten zeigen wir Ihnen die Möglichkeiten, die Ihnen die Steuerung bietet. Allgemeines MODE Die Abbildung zeigt das Bedienteil im Stand by - Betrieb mit eingeschaltetem Licht. Bedientasten = Anlage Ein - Aus = Kabinenbeleuchtung... -
Seite 15: Grundanzeige Stand By
Grundanzeige Stand by wird angezeigt, wenn sich die Anlage im 12:00 Temperatur 30°C Zu dieser Anzeige erfolgt auch der Rück- Auto-Stop 5 : 59 Vorwahlzeit - - : - - sprung aus anderen Menüpunkten, wenn > 15 Sek. keine Aktivität durchgeführt wurde. Grundanzeige im Betrieb wird angezeigt, wenn sich die Anlage im Be- 12:15... -
Seite 16: Kabinenbeleuchtung
Wünschen anzupassen, muss. aus dem Stand by heraus kurz die -Taste ge- MODE 12:15 drückt werden. Temperatur 30°C Auto-Stop 5 : 59 Der änderbare Parameter wird dann schwarz - - : - - Vorwahlzeit hinterlegt und es kann mit den oder - Tasten der gewünschte Parameter gewählt werden. -
Seite 17: Erstinbetriebnahme
Erstinbetriebnahme 12:00 12:15 Life Guard 12:00 12:15 Life - Guard > 3 Sek MODE 00:00 Tageszeit > 3 Sek MODE : 00 12:00 Temperatur 30°C Auto-Stop 5 : 59 Vorwahlzeit - - : - - 20 min Life - Guard 00:00 Tageszeit : 00... -
Seite 18: Ändern Der Sprache
Ändern der Sprache Ändern der Uhrzeit 12:00 12:00 Temperatur 30°C Temperature 30°C Auto-Stop 5 : 59 Auto-stop 5 : 59 Vorwahlzeit - - : - - Start time - - : - - & & MODE MODE 12:00 12:15 Tageszeit Time of day 12 : 00 12 : 15... -
Seite 19: Aktivieren Des Life - Guard
Aktivieren des Life - Guard Aktivieren/ Deaktivieren der Kinder- sicherung Life - Guard ist eine festlegbare, relativ kur- Ist die Kindersicherung aktiviert (das Schlüs- ze Zeit, z.B. 20 Min., nach der die Saunaan- selsymbol ist im oberen Teil der Anzeige lage, bis auf die Kabinenbeleuchtung abge- sichtbar), lässt sich nur noch die Kabinen- schaltet wird. -
Seite 20: Einschalten Der Saunaanlage
Einschalten der Saunaanlage Einschalten der Saunaanlage mit Life - Guard 12:00 12:00 Temperatur 30°C Temperatur 30°C Auto-Stop Auto-Stop 5 : 59 5 : 59 Vorwahlzeit Vorwahlzeit - - : - - - - : - - 20 min Life - Guard >... -
Seite 21: Individuelle Einstellungen
Individuelle Einstellungen Im Folgenden zeigen wir Ihnen Möglichkeiten, die Ihnen die Anpassung der Steuerungen an Ihre individuellen Bedürfnisse erlauben .Die einzelnen Parameter können im Stand by oder im Betrieb geändert werden und die Änderungen werden im Gerät gespeichert. Im Betrieb gemachte Änderungen sind direkt wirksam. -
Seite 22: Life - Guard
Life - Guard Hier können Sie einstellen, nach welcher Zeit die Saunaanlage abgeschaltet wird und durch betätigen der - Taste erneut für die „Life - Guard“ gestartet werden kann. MODE Diese Einstellung kann nur im Stand by getätigt werden, wenn die Funktion „Life - Guard“ aktiviert ist. -
Seite 23: Auto-Stop
Auto-Stop Auto-Stop ist die Zeit, auf die die Heizzeit begrenzt wird. Nach Ablauf dieser Zeit, wird die Saunaanlage selbstständig abgeschaltet Einstellbar ist eine Zeit von 0:01 bis 6:00 Stunden. Im Stand-by Im Betrieb 12:00 12:15 Temperatur 30°C Temperatur 30°C Auto-Stop 5 : 59 Auto-Stop 5 : 59... - Seite 24 12:15 12:15 Temperatur 30°C Temperatur 30°C Auto-Stop Auto-Stop - - : - - - - : - - Vorwahlzeit Vorwahlzeit > 3 sek. > 3 sek. MODE MODE 12:00 12:15 Temperatur 30°C Temperatur 30°C Auto-Stop Auto-Stop 3 : 30 3 : 30 - - : - - Vorwahlzeit - - : - -...
-
Seite 25: Vorwahlzeit
Vorwahlzeit Mit der Vorwahlzeit können Sie den Einschaltzeitpunkt Ihres Saunaofens innerhalb von 24 Stunden vorwählen. Stellen Sie hierbei immer sicher, dass sich zum Beginn des Heizvorganges Bedenken Sie aber, dass die Kabine ca. 40-50 Minuten aufheizen muss, um ein ange- nehmes Klima in der Kabine zu erreichen. -
Seite 26: Aktivieren Der Vorwahlzeit
12:15 12:15 Temperatur 30°C Temperatur 30°C Auto-Stop 5 : 59 Auto-Stop 5 : 59 17 : : - - Vorwahlzeit Vorwahlzeit 12:15 12:15 Temperatur 30°C Temperatur 30°C Auto-Stop 5 : 59 Auto-Stop 5 : 59 Vorwahlzeit 17 : Vorwahlzeit 17 : MODE >... -
Seite 27: Heizzeitbegrenzung Erweitern
Heizzeitbegrenzung erweitern Durch umstecken eines Jumpers können Sie die Heizzeitbegrenzung von 6:00 auf 12:00 Stunden erweitern. Überlassen Sie derartige Arbeiten ausschließlich einem Fachmann. Vor allen Arbeiten am geöffneten Steuergerät das Gerät allpolig vom Netz trennen. (Hauptschalter ausschal- ten, oder Fi-Schalter auslösen). Lösen Sie bei geöffnetem Gerät die vier Schrauben mit denen die Platine gehalten wird. -
Seite 28: Fehlermeldungen
Fehlermeldungen Das Steuergerät überwacht kontinuierlich die Fühler auf Kurzschluss und Unterbrechung. Die Fehlermeldungen erscheinen wie folgt: Ursache Anzeige Abhilfe Leitungen und KTY vom = Unterbrechung im Raumfühlerkreis 12:00 Fachmann überprüfen lassen. Der Temperaturfühler (KTY) ist de- Fuehler - fekt, oder die Leitung zum Tempera- bruch KTY bei 20°C ca. -
Seite 29: Der Geräteschalter (Switch-Off)
Der Geräteschalter (Switch-off) Geräteschalter den Sie den Geräteschalter. Mit diesem Schalter können Sie die Elektronik im Stö- rungsfall vom Netz trennen. Geräteschalter = Gerät ein- geschaltet Im Störungsfall drücken sie den Geräte- = G e r ä t schalter auf den linken Teil der Wippe bis a u s g e - zum ersten Rastpunkt (Schalterstellung 0). -
Seite 30: Recycling
Service-Abteilung einzuschicken. Senden Sie das Gerät stets mit diesem ausgefüllten Service Adresse Garantieschein ein. Eventuell entstehende Beförderungskosten für die EOS Saunatechnik GmbH Ein- und Rücksendung können von uns nicht über- Adolf-Weiß-Straße 43 nommen werden. 35759 Driedorf-Mademühlen Außerhalb Deutschlands wenden Sie sich im Falle Germany eines Garantieanspruches bitte an Ihren Fachhänd-... -
Seite 31: Rücksende-Verfahren (Rma) - Hinweise Für Alle Rücksendungen
Rücksende-Verfahren (RMA) – Hinweise für alle Rücksendungen! Sehr geehrte Kundin, sehr geehrter Kunde, wir wünschen Ihnen viel Freude mit den bestellten Artikeln. Für den Fall, dass Sie ausnahms- weise einmal nicht ganz zufrieden sein sollten, bitten wir Sie um genaue Beachtung der nach- stehenden Verfahrensabläufe.
