Montage

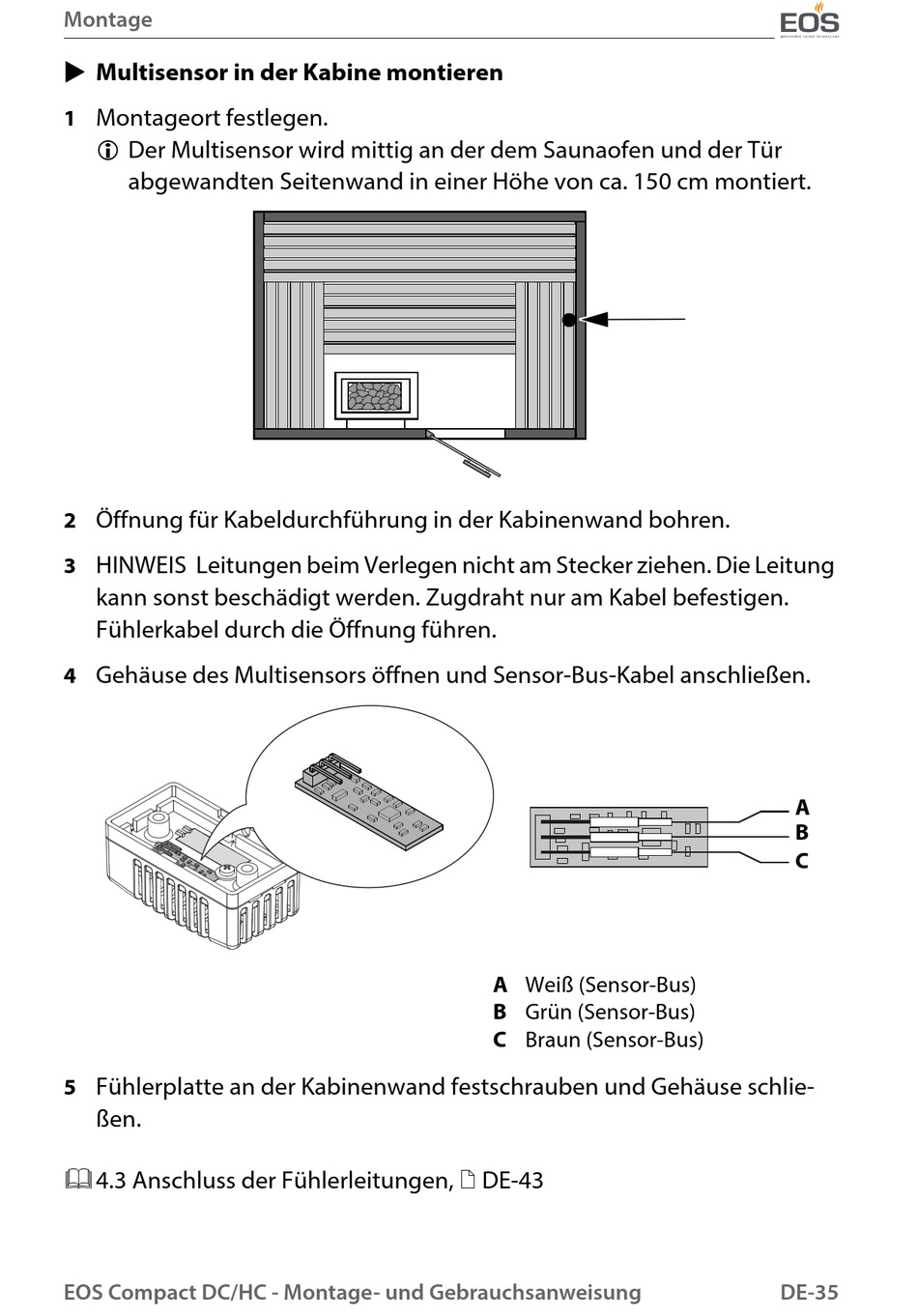

Multisensor in der Kabine montieren
Montageort festlegen.
1
Der Multisensor wird mittig an der dem Saunaofen und der Tür
abgewandten Seitenwand in einer Höhe von ca. 150 cm montiert.
Öffnung für Kabeldurchführung in der Kabinenwand bohren.
2
HINWEIS Leitungen beim Verlegen nicht am Stecker ziehen. Die Leitung
3
kann sonst beschädigt werden. Zugdraht nur am Kabel befestigen.
Fühlerkabel durch die Öffnung führen.
Gehäuse des Multisensors öffnen und Sensor-Bus-Kabel anschließen.
4
Fühlerplatte an der Kabinenwand festschrauben und Gehäuse schlie-
5
ßen.
4.3 Anschluss der Fühlerleitungen, DE-43
EOS Compact DC/HC - Montage- und Gebrauchsanweisung
A Weiß (Sensor-Bus)
B Grün (Sensor-Bus)
C Braun (Sensor-Bus)
A
B
C
DE-35
