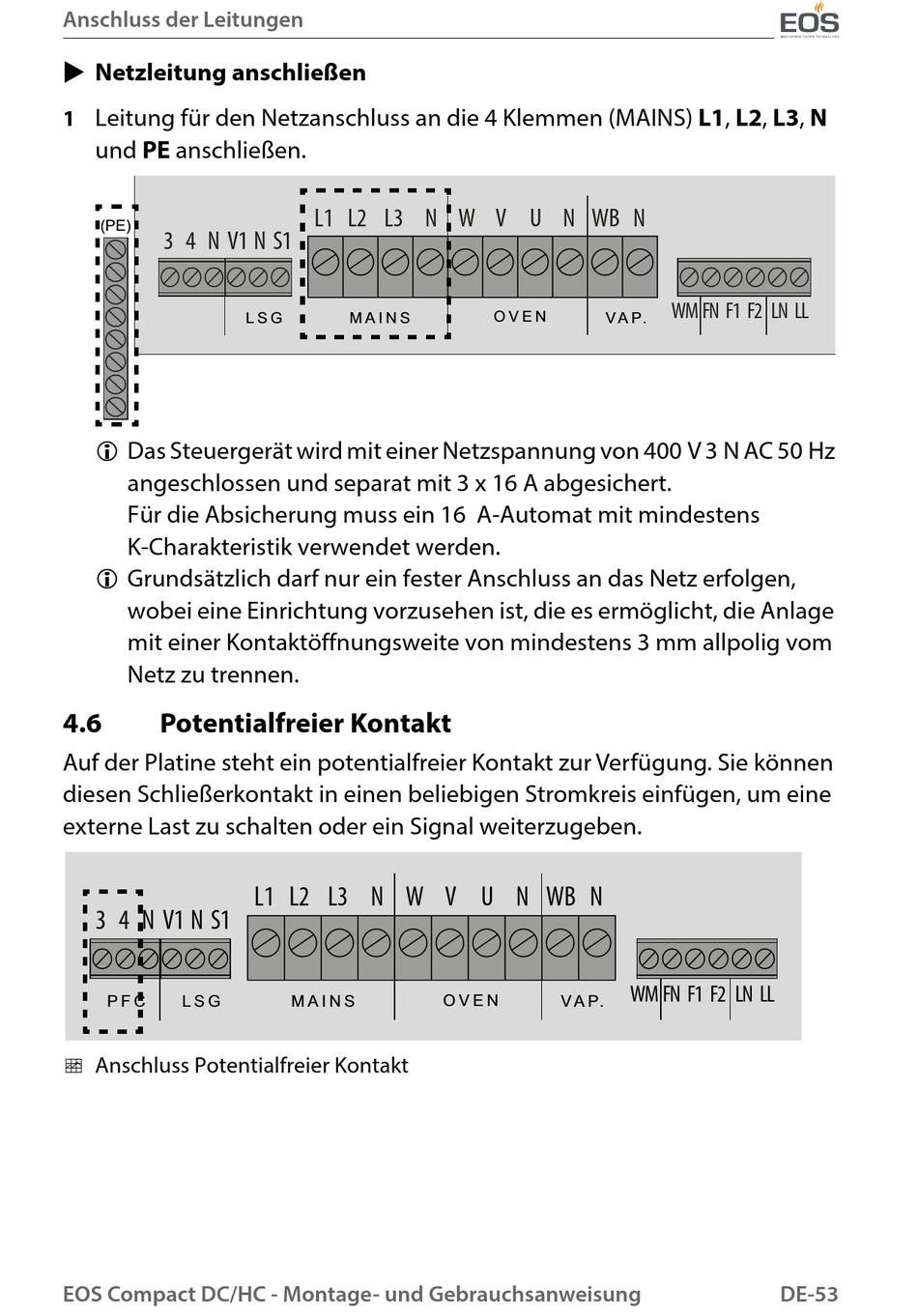

Anschluss der Leitungen
Netzleitung anschließen
Leitung für den Netzanschluss an die 4 Klemmen (MAINS) L1, L2, L3, N
1
und PE anschließen.
(PE)
3 4 N
V1 S1
Das Steuergerät wird mit einer Netzspannung von 400 V 3 N AC 50 Hz
angeschlossen und separat mit 3 x 16 A abgesichert.
Für die Absicherung muss ein 16 A-Automat mit mindestens
K-Charakteristik verwendet werden.
Grundsätzlich darf nur ein fester Anschluss an das Netz erfolgen,
wobei eine Einrichtung vorzusehen ist, die es ermöglicht, die Anlage
mit einer Kontaktöffnungsweite von mindestens 3 mm allpolig vom
Netz zu trennen.
4.6
Potentialfreier Kontakt
Auf der Platine steht ein potentialfreier Kontakt zur Verfügung. Sie können
diesen Schließerkontakt in einen beliebigen Stromkreis einfügen, um eine
externe Last zu schalten oder ein Signal weiterzugeben.
3 4 N
V1 S1
N
P F C
L S G
Anschluss Potentialfreier Kontakt
EOS Compact DC/HC - Montage- und Gebrauchsanweisung
L1 L2 L3 N
N
L S G
M A I N S
L1 L2 L3 N
W V U N WB
M A I N S
W V U N WB
O V E N
V A P.
N
O V E N
V A P.
N
WM FN F1 F2 LN LL
WM FN F1 F2 LN LL
DE-53
