Montage

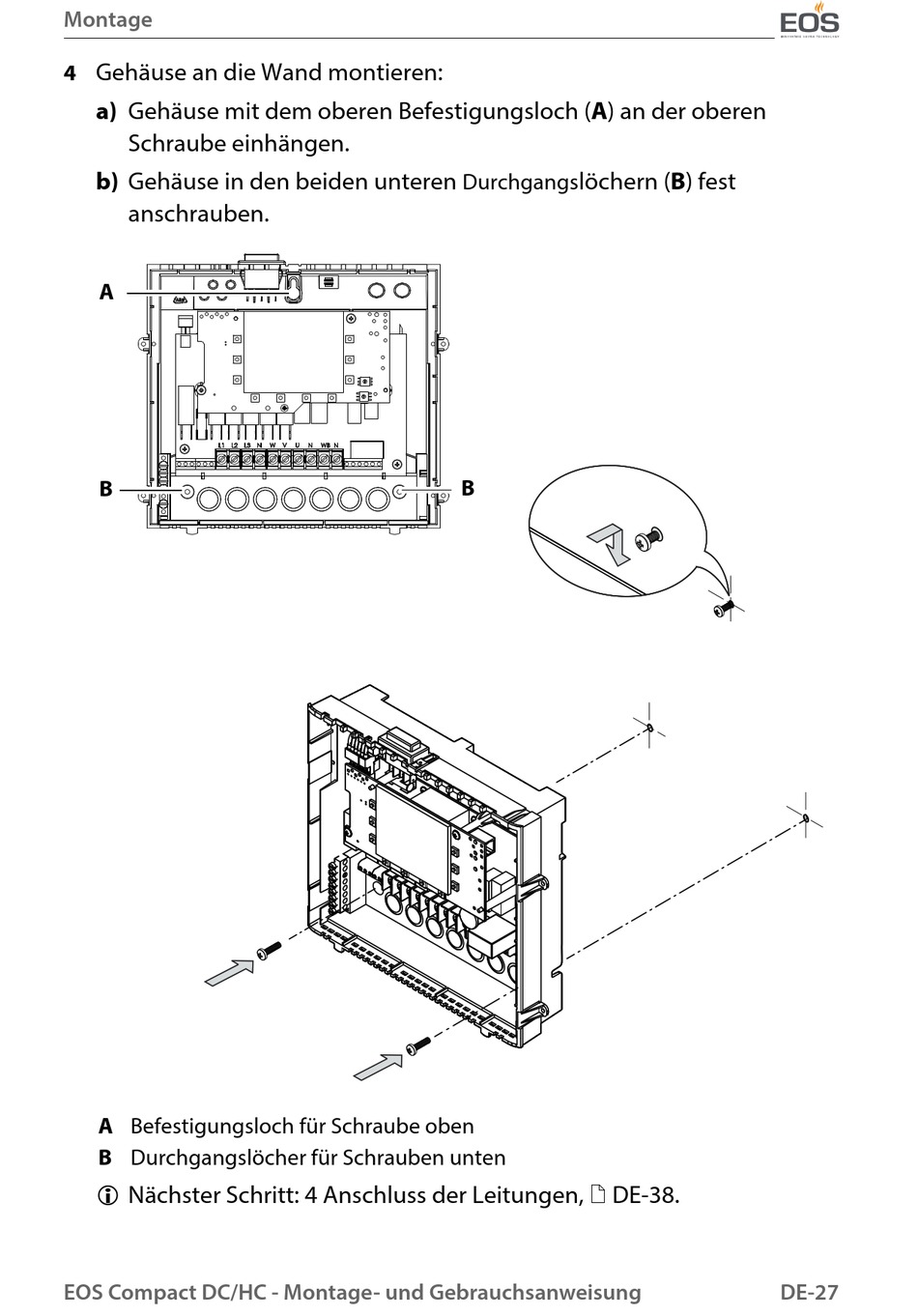

Gehäuse an die Wand montieren:
4
a) Gehäuse mit dem oberen Befestigungsloch (A) an der oberen
Schraube einhängen.
b) Gehäuse in den beiden unteren
anschrauben.
A
B
A Befestigungsloch für Schraube oben
B Durchgangslöcher für Schrauben unten
Nächster Schritt: 4 Anschluss der Leitungen, DE-38.
EOS Compact DC/HC - Montage- und Gebrauchsanweisung
löchern (B) fest
Durchgangs
B
DE-27
