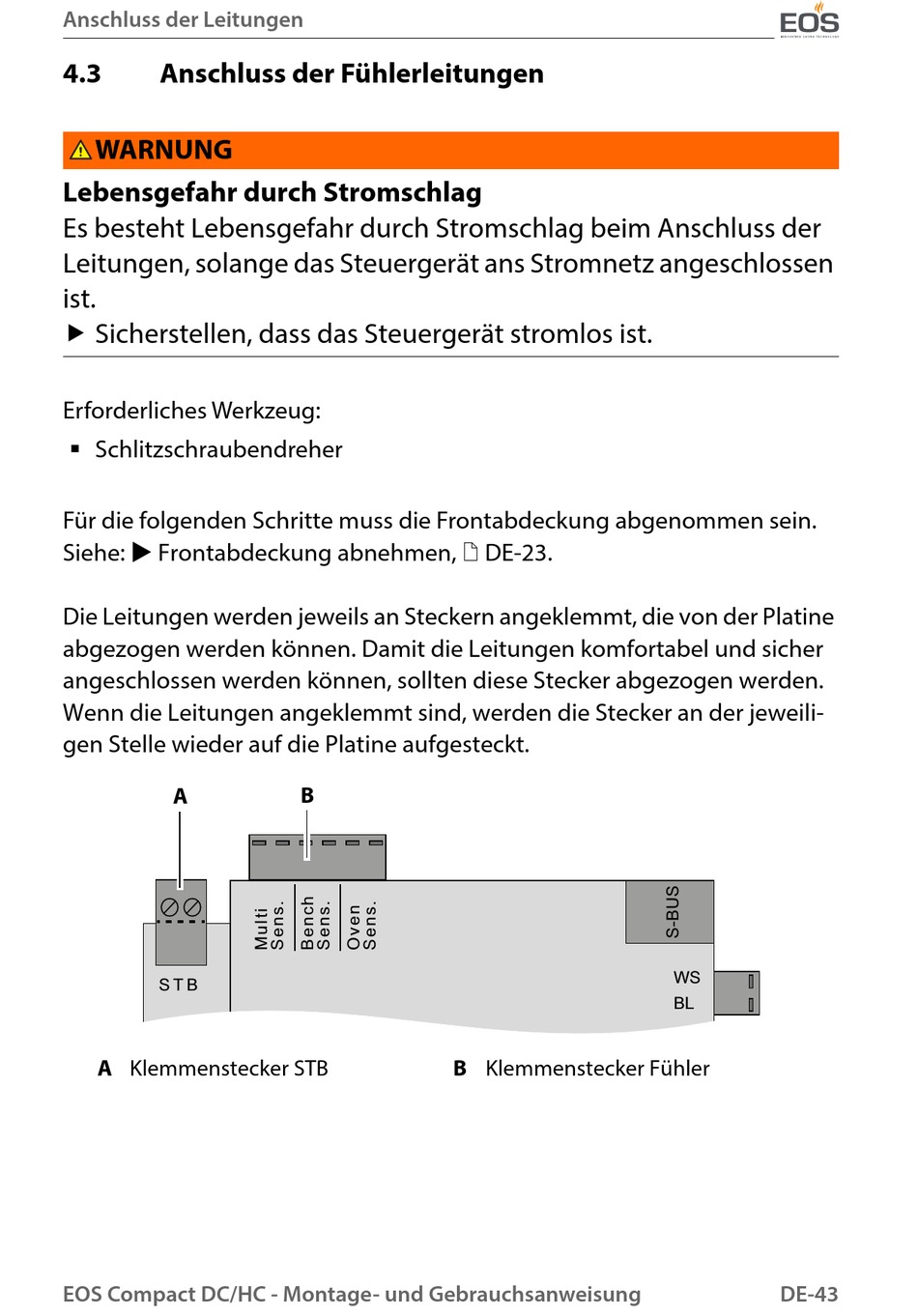

Anschluss der Leitungen
4.3
Anschluss der Fühlerleitungen
WARNUNG
Lebensgefahr durch Stromschlag
Es besteht Lebensgefahr durch Stromschlag beim Anschluss der
Leitungen, solange das Steuergerät ans Stromnetz angeschlossen
ist.
Sicherstellen, dass das Steuergerät stromlos ist.
Erforderliches Werkzeug:
Schlitzschraubendreher
Für die folgenden Schritte muss die Frontabdeckung abgenommen sein.
Siehe: Frontabdeckung abnehmen, DE-23.
Die Leitungen werden jeweils an Steckern angeklemmt, die von der Platine
abgezogen werden können. Damit die Leitungen komfortabel und sicher
angeschlossen werden können, sollten diese Stecker abgezogen werden.
Wenn die Leitungen angeklemmt sind, werden die Stecker an der jeweili-
gen Stelle wieder auf die Platine aufgesteckt.
A
S T B
A Klemmenstecker STB
EOS Compact DC/HC - Montage- und Gebrauchsanweisung
B
B Klemmenstecker Fühler
WS
BL
DE-43
