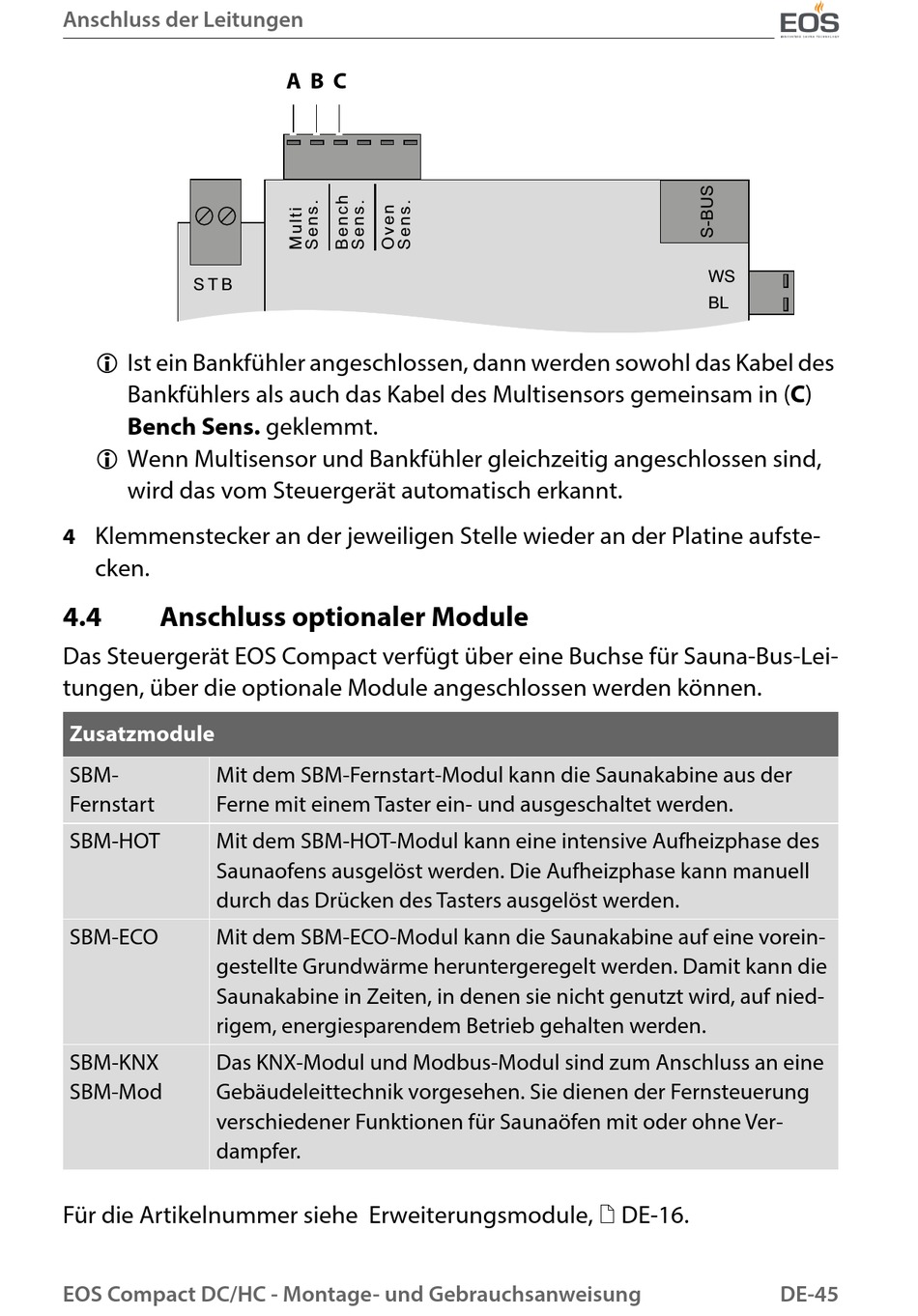

Anschluss der Leitungen
S T B
Ist ein Bankfühler angeschlossen, dann werden sowohl das Kabel des
Bankfühlers als auch das Kabel des Multisensors gemeinsam in (C)
Bench Sens. geklemmt.
Wenn Multisensor und Bankfühler gleichzeitig angeschlossen sind,
wird das vom Steuergerät automatisch erkannt.
Klemmenstecker an der jeweiligen Stelle wieder an der Platine aufste-
4
cken.
4.4
Anschluss optionaler Module
Das Steuergerät EOS Compact verfügt über eine Buchse für Sauna-Bus-Lei-
tungen, über die optionale Module angeschlossen werden können.
Zusatzmodule
SBM-
Mit dem SBM-Fernstart-Modul kann die Saunakabine aus der
Fernstart
Ferne mit einem Taster ein- und ausgeschaltet werden.
SBM-HOT
Mit dem SBM-HOT-Modul kann eine intensive Aufheizphase des
Saunaofens ausgelöst werden. Die Aufheizphase kann manuell
durch das Drücken des Tasters ausgelöst werden.
SBM-ECO
Mit dem SBM-ECO-Modul kann die Saunakabine auf eine vorein-
gestellte Grundwärme heruntergeregelt werden. Damit kann die
Saunakabine in Zeiten, in denen sie nicht genutzt wird, auf nied-
rigem, energiesparendem Betrieb gehalten werden.
SBM-KNX
Das KNX-Modul und Modbus-Modul sind zum Anschluss an eine
SBM-Mod
Gebäudeleittechnik vorgesehen. Sie dienen der Fernsteuerung
verschiedener Funktionen für Saunaöfen mit oder ohne Ver-
dampfer.
Für die Artikelnummer siehe Erweiterungsmodule, DE-16.
EOS Compact DC/HC - Montage- und Gebrauchsanweisung
A B C
WS
BL
DE-45
