Für die folgenden Schritte muss die Frontabdeckung abgenommen sein.
Siehe: Frontabdeckung abnehmen, DE-23.

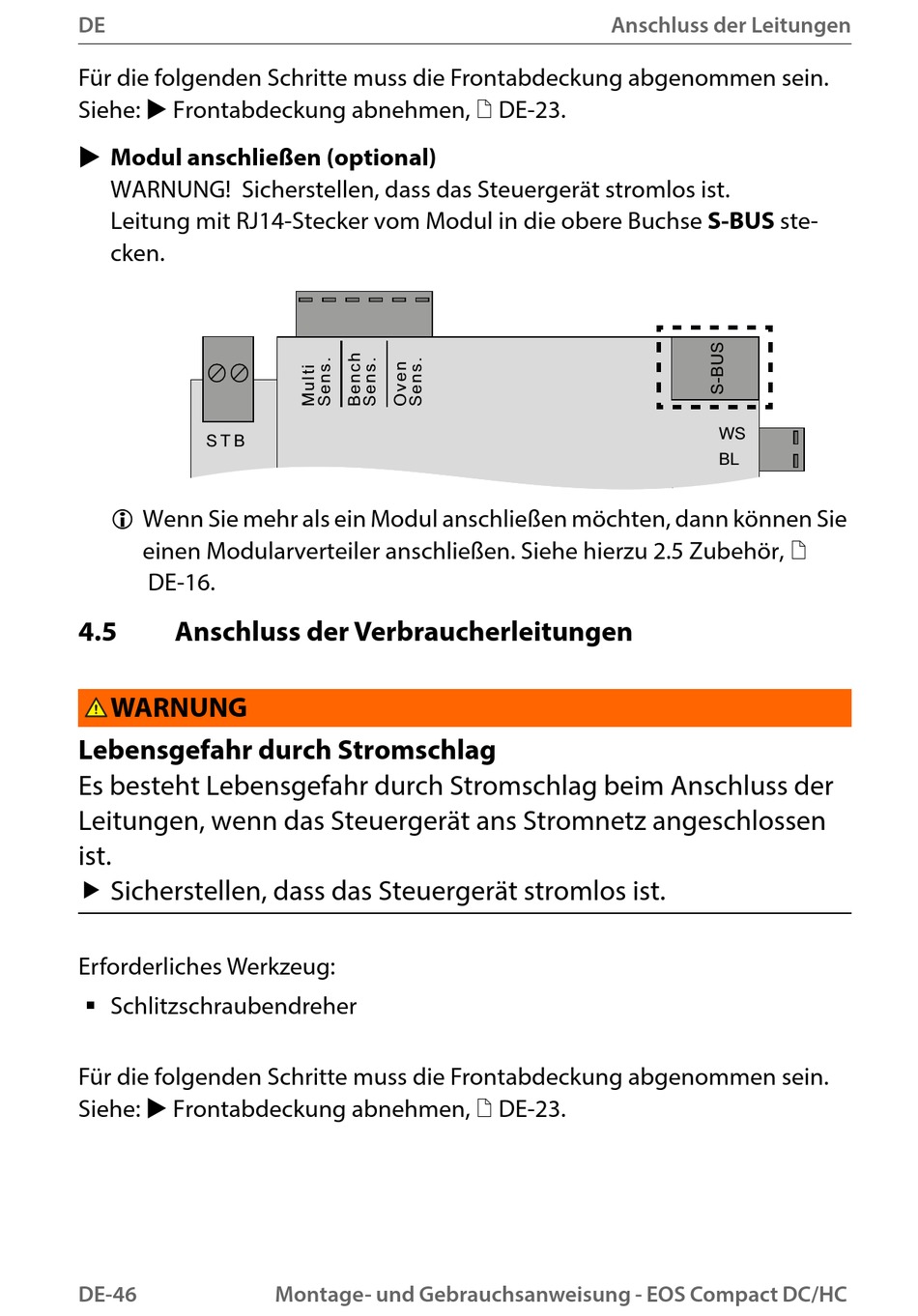

Modul anschließen (optional)
WARNUNG! Sicherstellen, dass das Steuergerät stromlos ist.
Leitung mit RJ14-Stecker vom Modul in die obere Buchse S-BUS ste-
cken.
S T B
Wenn Sie mehr als ein Modul anschließen möchten, dann können Sie
einen Modularverteiler anschließen. Siehe hierzu 2.5 Zubehör,
DE-16.
4.5
Anschluss der Verbraucherleitungen
WARNUNG
Lebensgefahr durch Stromschlag
Es besteht Lebensgefahr durch Stromschlag beim Anschluss der
Leitungen, wenn das Steuergerät ans Stromnetz angeschlossen
ist.
Sicherstellen, dass das Steuergerät stromlos ist.
Erforderliches Werkzeug:
Schlitzschraubendreher
Für die folgenden Schritte muss die Frontabdeckung abgenommen sein.
Siehe: Frontabdeckung abnehmen, DE-23.
DE-46
Montage- und Gebrauchsanweisung - EOS Compact DC/HC
