DE

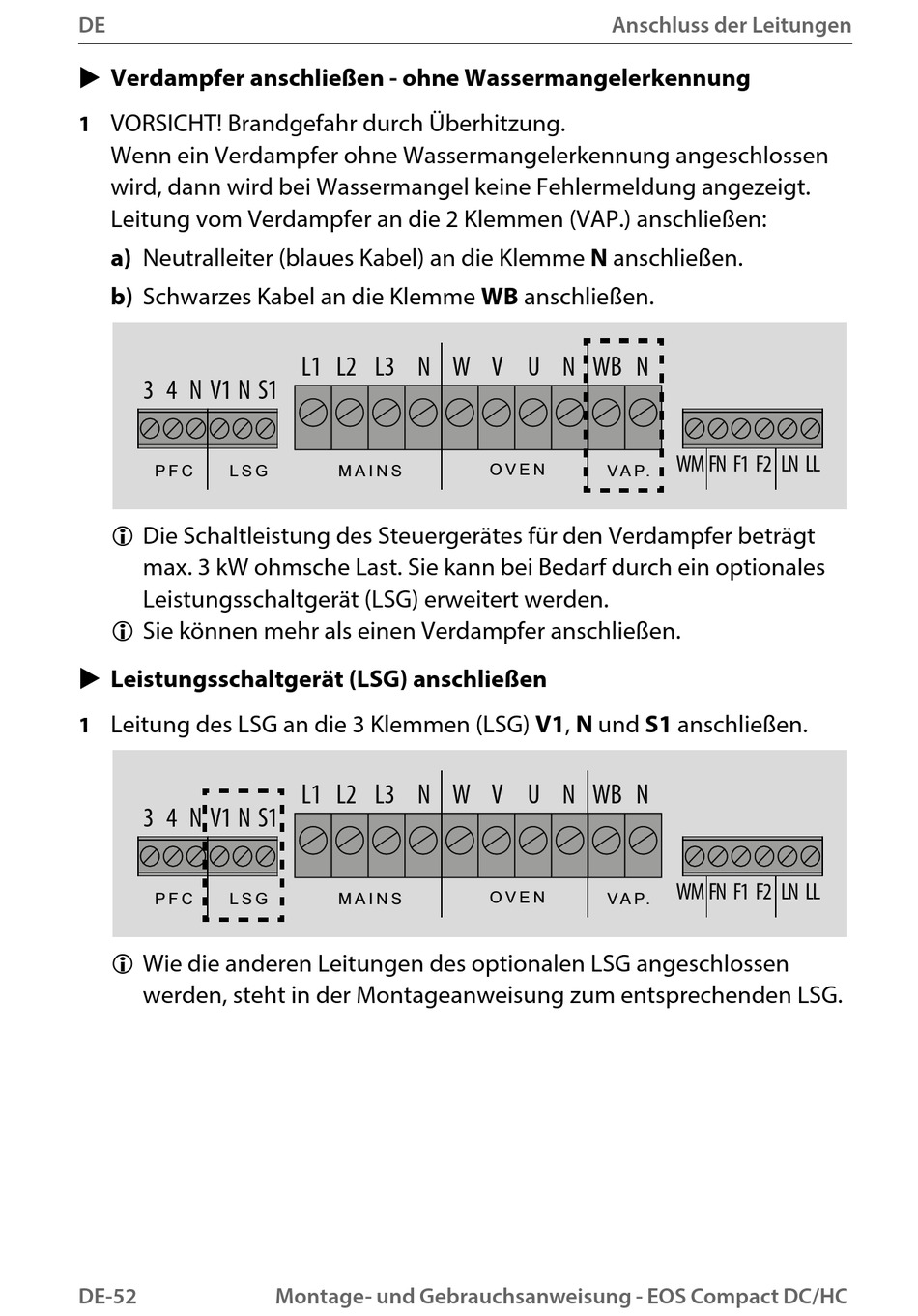

Verdampfer anschließen - ohne Wassermangelerkennung
VORSICHT! Brandgefahr durch Überhitzung.
1
Wenn ein Verdampfer ohne Wassermangelerkennung angeschlossen
wird, dann wird bei Wassermangel keine Fehlermeldung angezeigt.
Leitung vom Verdampfer an die 2 Klemmen (VAP.) anschließen:
a) Neutralleiter (blaues Kabel) an die Klemme N anschließen.
b) Schwarzes Kabel an die Klemme WB anschließen.
3 4 N
V1 S1
N
P F C
L S G
Die Schaltleistung des Steuergerätes für den Verdampfer beträgt
max. 3 kW ohmsche Last. Sie kann bei Bedarf durch ein optionales
Leistungsschaltgerät (LSG) erweitert werden.
Sie können mehr als einen Verdampfer anschließen.
Leistungsschaltgerät (LSG) anschließen
Leitung des LSG an die 3 Klemmen (LSG) V1, N und S1 anschließen.
1
3 4 N
V1 S1
N
P F C
L S G
Wie die anderen Leitungen des optionalen LSG angeschlossen
werden, steht in der Montageanweisung zum entsprechenden LSG.
DE-52
L1 L2 L3 N
M A I N S
L1 L2 L3 N
M A I N S
Montage- und Gebrauchsanweisung - EOS Compact DC/HC
Anschluss der Leitungen
W V U N WB
O V E N
V A P.
W V U N WB
O V E N
V A P.
N
WM FN F1 F2 LN LL
N
WM FN F1 F2 LN LL
