Verwandte Anleitungen für EOS EMOTEC C 55
Inhaltszusammenfassung für EOS EMOTEC C 55

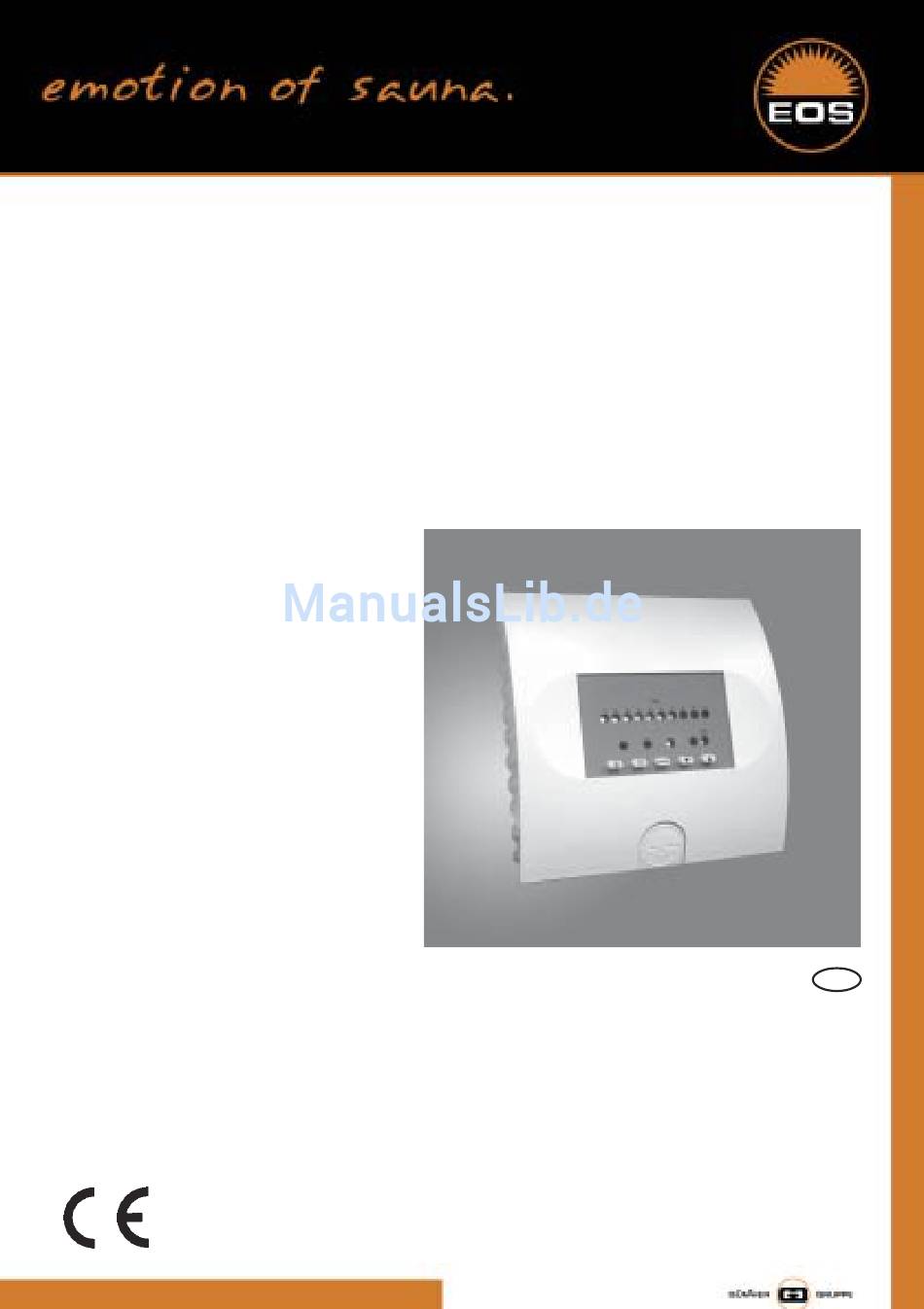

- Seite 1 Gebrauchsanweisung Manual EMOTEC C 55 IP x4 Druck Nr. 29342434 de/ -32.06 20012936...
-
Seite 2: Inhaltsverzeichnis
Inhaltsverzeichnis Allgemeine Hinweise .................... 4 Lieferumfang ......................5 Allgemeine Sicherheitsbestimmungen ..............5 Montage des Steuergerätes .................. 5 Wandbefestigung ..................5 Elektroanschluss ....................7 Bedienung ......................8 Tastenfunktionen ..................8 Inbetriebnahme ..................9 Erstes Einschalten des Gerätes ..............9 Voreingestellte Parameter ................9 Manuelle Farblichtwahl ................ -
Seite 3: Allgemeine Hinweise
Sehr geehrter Kunde, mit diesem Farblicht-Steuergerät haben Sie ein hochwertiges elektronisches Ge- rät erworben, welches nach den neuesten Normen- und Güterichtlinien entwickelt und gefertigt wurde. Mit diesem hochwertigen Farblichtsteuer- gerät "bedienen" Sie Ihr Farblichtgerät und mit den Programmiermöglichkeiten werden Sie sicher schnell die Einstel- lungen finden, bei denen Sie sich am wohlsten fühlen. -
Seite 4: Lieferumfang
Lieferumfang (Änderungen Vorbehalten) Zum Lieferumfang des Steuergerätes ge- hört: l Plastikbeutel mit drei Befestigungs- schrauben 4 x 20 mm und drei Distanz- röhrchen sowie 3 Gummitüllen. Allgemeine Sicherheits- bestimmungen l Die elektrische Installation darf nur von einem autorisierten Elektroinstallateur durchgeführt werden. l Es sind die Vorschriften Ihres Elektro- Abb. - Seite 5 Befestigungslöcher Hinweis: Wenn die Kabine nicht mit oberes Befestigungsloch Leerrohren versehen ist, müssen die Sau-naleitungen außen auf der Kabine, zweckmäßigerweise in einer Nut der Profilbretter, verlegt werden. Daher muss das Steuergerät etwas auf Abstand mon- tiert werden, damit die Kabel zum Steu- ergerät geführt werden können.
-
Seite 6: Elektroanschluss
Elektroanschluss Der elektrische Anschluss darf nur von einem Fachmann eines autori- sierten Elek-trofachbetriebes unter Beachtung der Richtlinien des örtli- chen Energieversorgungsunterneh- mens und des VDE durchgeführt wer- den. Grundsätzlich darf nur ein fester An- schluss an das Netz erfolgen, wobei eine Einrichtung vorzusehen ist, die es er- möglicht die Anlage mit einer Kontakt- öffnungsweite von mindestens 3 mm... -
Seite 7: Bedienung
Bedienung Tastenfunktionen LEDs für Ablaufzeit der Farben LEDs für Farben LED für Betriebs- bereitschaft Mode Einzelfarb- Einstellungs- Betriebsschalter Programm- Ein - Aus tasten Taste Abb. 6 Automatik- betrieb deutsch... -
Seite 8: Inbetriebnahme
Inbetriebnahme Nachdem Sie alle Anschlüsse noch einmal überprüft haben, nehmen Sie das Gerät ans Netz, indem Sie die Siche- rungen bzw. den Hauptschalter einschal- ten. Die Betriebsbereitschaft wird durch die grüne LED am -Symbol signali- siert. MODE Erstes Einschalten des Gerätes Durch erstmaliges Drücken der Start/ Stop-Taste, nach Anlegen... -
Seite 9: Automatische Farblichtwahl
Automatische Farblichtwahl Durch Betätigen der Lichttaste wird die automatische Farblichtwahl aktiviert. Bei der automatischen Farblichtwahl läuft die Farbfolge rot-rot/gelb-gelb-gelb/grün- grün-grün/blau-blau-blau/rot ab. In der Grundeinstellung verweilen die Einzel- farben 5 Minuten und der Mischfarben 10 Sekunden (s. "Voreingestellte Para- meter"). Im Automatikprogramm können fol- gende Einstellungen vorgenommen werden: Die Verweildauer kann zwischen 1 min... -
Seite 10: Wirkungsweise Der Farben
Wirkungsweise der Farben BLAU, die Farbe des Himmels und des Wassers, verbindet man mit Sehnsucht, Die seelische Beeinflussung durch die Weite und Kälte. Kälte verlangsamt die Farben erfolgt über die Augen. Von dort menschlichen Funktionen, der Grund, wird die Farbstrahlung aufgrund komple- warum Blau beruhigend und entspan- xer Vorgänge weiter ins Gehirn geleitet nend wirken soll und bei nervösen Stö-... -
Seite 11: Anschlussplan
Anschlussplan Elektronik rot gelb grün blau Netz Zuleitung 3 x 1,5 Farblichtgerät 230 V / 50 Hz Abb. 7 Codierung der Zuleitung zum Farblichtgerät beachten Achtung! Sehr geehrter Kunde, nach den gültigen Vorschriften ist der elektrische Anschluss des Steuerge- rätes nur durch einen Fachmann ei- nes autorisierten Elektrofach- betriebes zulässig. -
Seite 12: Gewährleistung
Außerhalb Deutschlands wenden Sie sich im Falle eines Garantieanspruches bitte an Ihren Fachhändler. Eine direkte Garantieabwicklung mit Service Adresse: unserem Servicecenter ist in diesem Fall nicht EOS-Werke Günther GmbH möglich. Adolf-Weiß-Str. 43 35759 Driedorf-Germany Inbetriebnahme am: tel +49 (0)2775 82 240...
