2

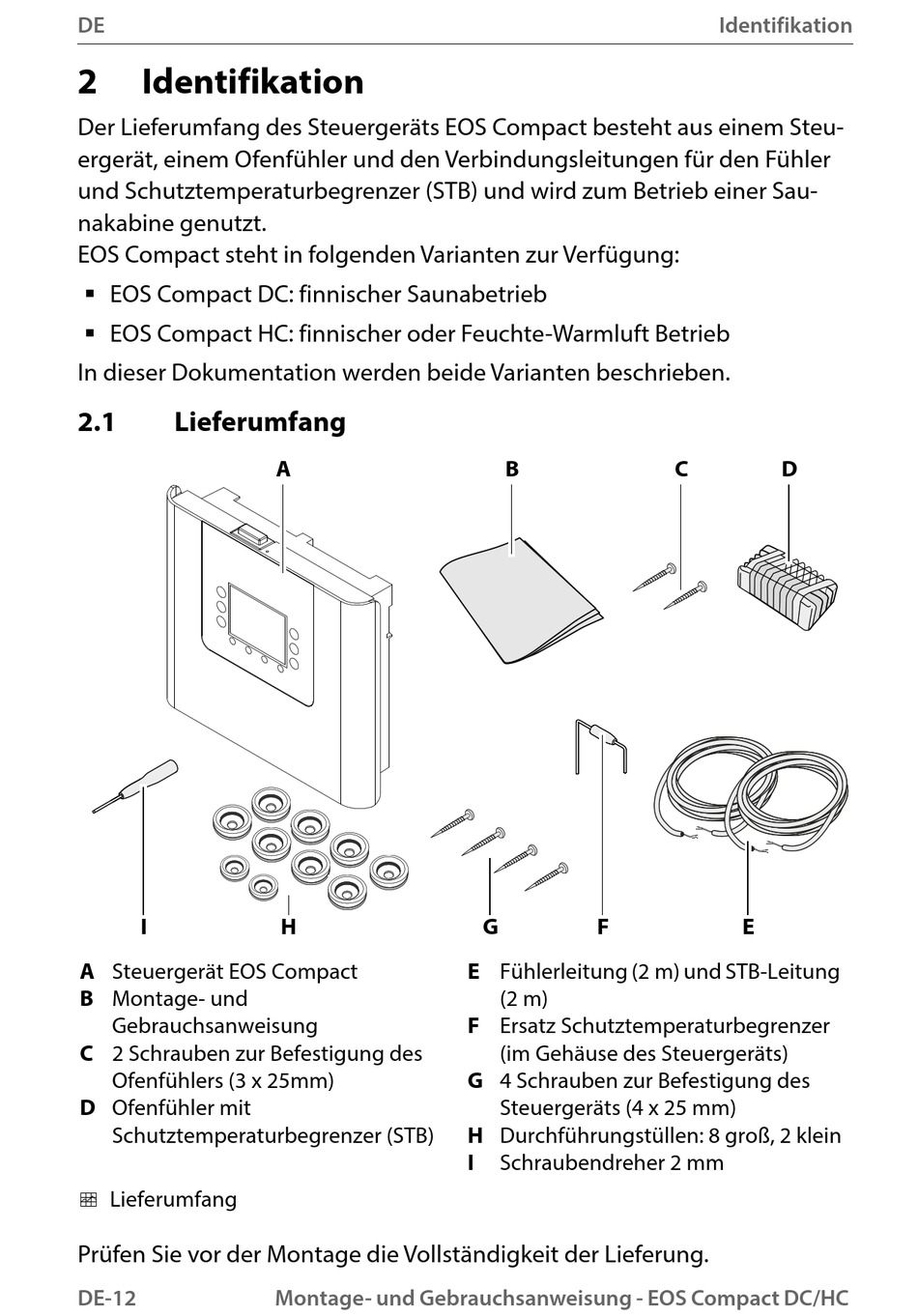

Identifikation
Der Lieferumfang des Steuergeräts EOS Compact besteht aus einem Steu-
ergerät, einem Ofenfühler und den Verbindungsleitungen für den Fühler
und Schutztemperaturbegrenzer (STB) und wird zum Betrieb einer Sau-
nakabine genutzt.
EOS Compact steht in folgenden Varianten zur Verfügung:
EOS Compact DC: finnischer Saunabetrieb
EOS Compact HC: finnischer oder Feuchte-Warmluft Betrieb
In dieser Dokumentation werden beide Varianten beschrieben.
2.1
Lieferumfang
I
A Steuergerät EOS Compact
B Montage- und
Gebrauchsanweisung
C 2 Schrauben zur Befestigung des
Ofenfühlers (3 x 25mm)
D Ofenfühler mit
Schutztemperaturbegrenzer (STB)
Lieferumfang
Prüfen Sie vor der Montage die Vollständigkeit der Lieferung.
DE-12
A
H
Montage- und Gebrauchsanweisung - EOS Compact DC/HC
B
G
F
E Fühlerleitung (2 m) und STB-Leitung
(2 m)
F Ersatz Schutztemperaturbegrenzer
(im Gehäuse des Steuergeräts)
G 4 Schrauben zur Befestigung des
Steuergeräts (4 x 25 mm)
H Durchführungstüllen: 8 groß, 2 klein
I
Schraubendreher 2 mm
Identifikation
C
D
E
