Anschluss des Verdampfers

Für den Anschluss des Verdampfers ver-
wenden Sie Silikon-Anschlusskabel
4 x 1,5 mm² .
Achtung:
schluss des Verdampfers genau
auf den korrekten Anschluss von Wasser-
bad (WB) und Wassermangel (WM). Bei
Vertauschen dieser beiden Leitungen, ist
die Wassermangelfunktion des Verdamp-
fers ohne Funktion, das Thermostat ist
überbrückt. Die Folge ist, dass der Ver-
dampfer überhitzt.
Es besteht Brandgefahr!!

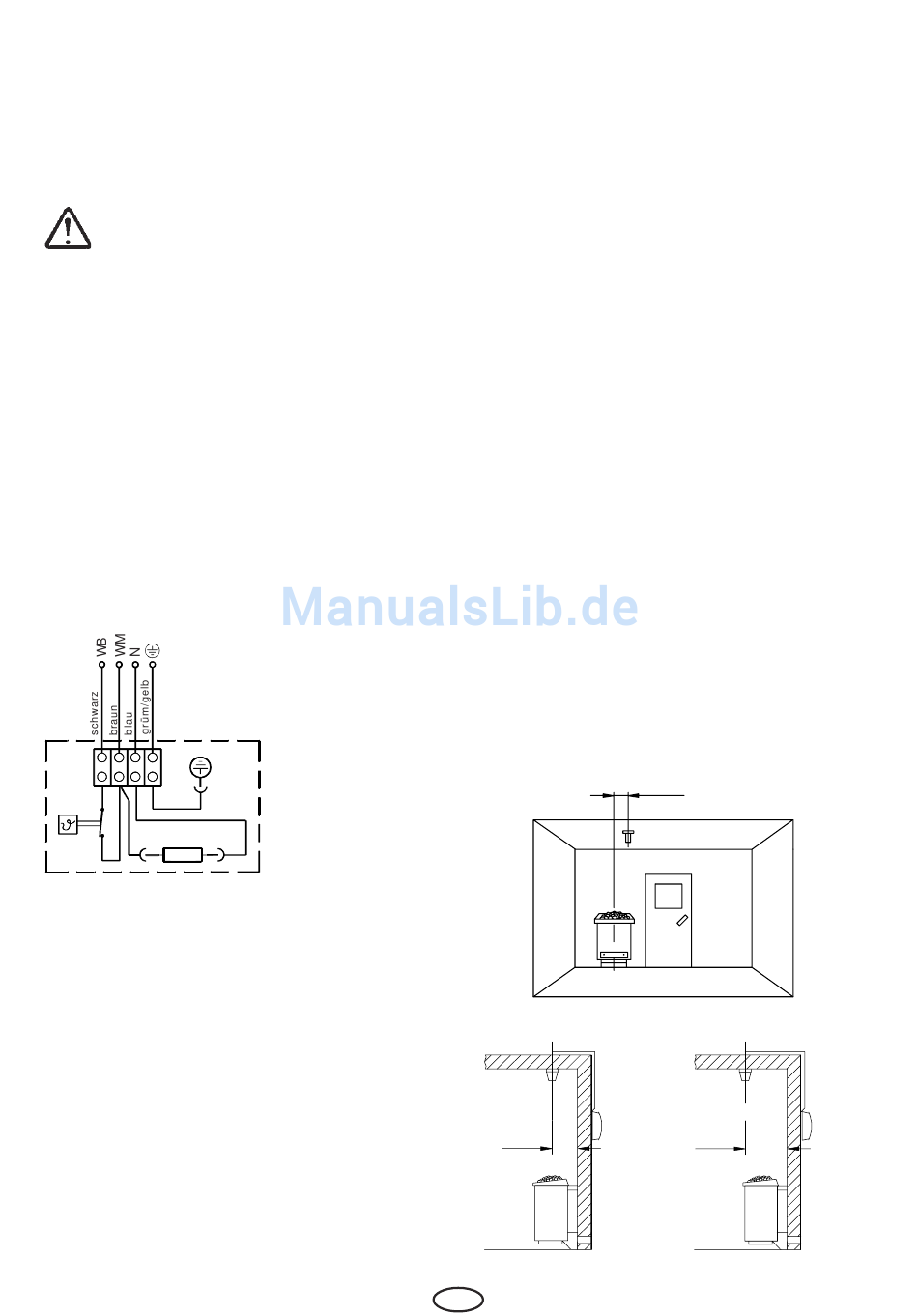

Abb. 6 zeigt das Anschlussschema. Das
Steuergerät erkennt Wassermangel, wenn
am WM-Eingang des Steuergerätes Null-
Potential anliegt.
Anschlüsse
im
Steuergerät
TB
3 kW
Verdampfer

Anschluss der Saunaleuchte

Die Saunaleuchte muss der Schutzart
Spritzwassergeschützt (IPx4) entsprechen
und gegenüber
temperatur beständig sein. Die Sauna-
leuchte kann an jeder beliebigen Stelle,
jedoch niemals in der Nähe des aufstei-
genden Heißluftstroms des Ofens mon-
tiert werden.
Achten Sie beim An-
Abb. 6
der Umgebungs-
Anschluss der Fühlerleitungen
Die Fühler- und Netzleitungen sollten nicht
zusammen verlegt oder durch eine gemein-
same Durchführung geführt werden. Eine
gemeinsame Verlegung kann zu Störungen
der Elektronik führen, z.B. einem "Flattern"
der Schaltschütze. Wenn eine gemeinsa-
me Verlegung notwendig ist, oder die Lei-
tung länger als 3 m ist, muss eine abge-
schirmte Fühlerleitung z.B. LIYLY-Ox 0,5
mm²) verwendet werden. Hierbei muss die
Abschirmung im Steuergerät an Masse an-
geschlossen werden.
Beachten Sie bitte, dass sich nachfolgen-
de Maßangaben auf die Werte beziehen,
die bei der Geräteprüfung nach EN 60335-
2-53 vorgegeben wurden. Grundsätzlich
muss der Ofenfühler an der Stelle montiert
werden, an der die höchsten Temperaturen
erwartet werden. Einen Überblick über den
Montageort des Fühlers gibt Ihnen Abb. 7.
Montage des Ofenfühlers
1. Der Ofenfühler wird in Kabinen bis zu
der Größe von 2 x 2 m gemäß Abb. 7 und
8, in größeren Kabinen gemäß Abb 7
und 9 montiert.
19 cm
Abb. 8
D
20 cm
Abb. 7
35 cm
Abb. 9
7
