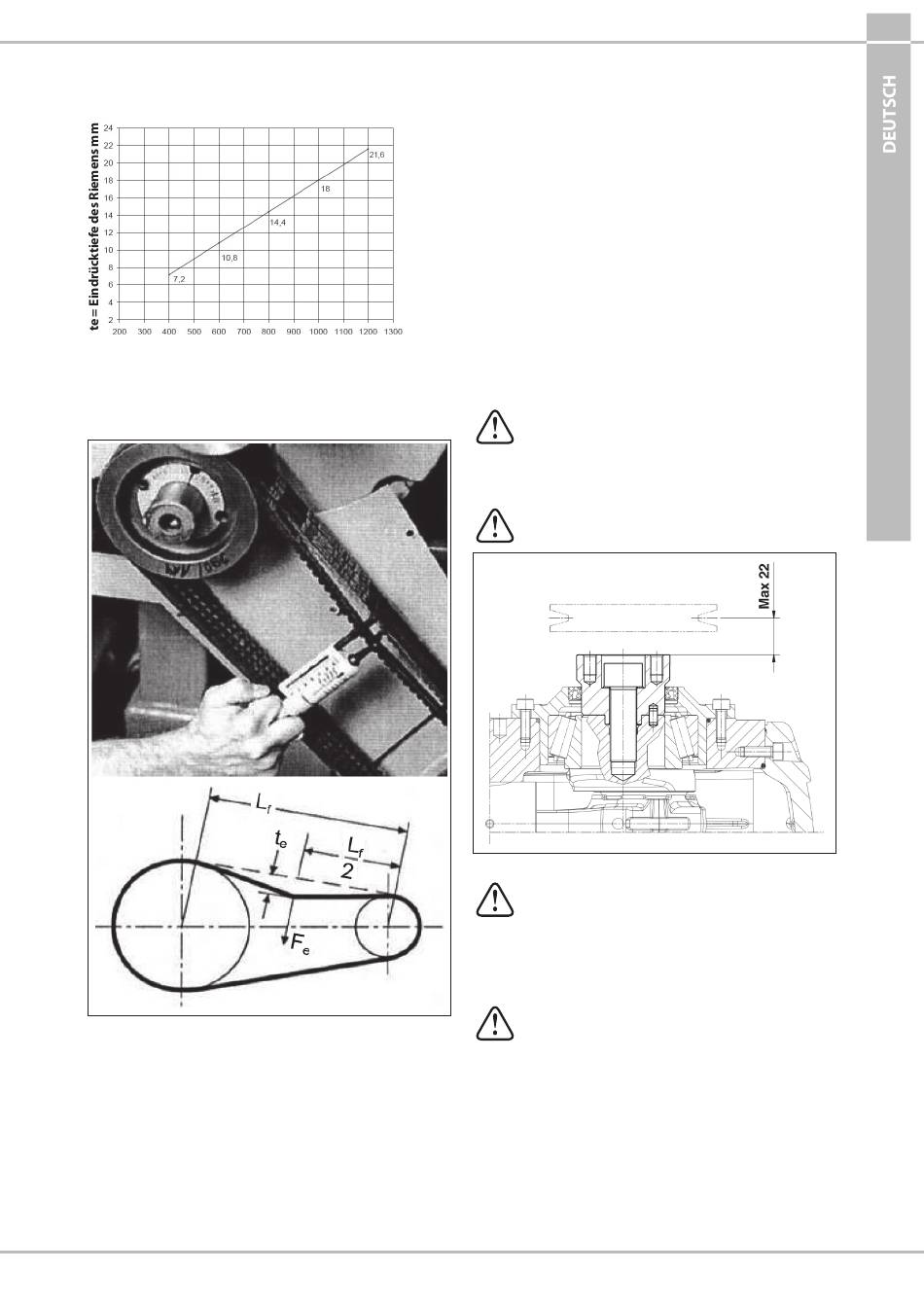

Dem Diagramm in Abb. 12 für Riemen mit Profil XPB können
in Abhängigkeit des Abstands die Werte der anzuwendenden
statischen Spannung entnommen werden.
Lf= Trumlänge mm
Fazit: Mit einer Trumlänge von 600 mm und einem Kraftmesser
erhält man bei Anwendung einer Prüfkraft von 75 N am
Riemen, wie in Abb. 13 gezeigt, eine Eindrücktiefe des Trums
"te" von etwa 10,8 mm.
Lf = Trumlänge
te = Eindrücktiefe des Riemens
Fe = 75 N Prüfkraft
Hinweis
. Soweit nicht anders durch den Riemenhersteller
1
angegeben, darf die Kontrolle der Spannung und das
daraus folgende Nachspannen frühestens nach 30 Minuten
Bewegung durchgeführt werden, da sich die Riemen erst
dann eingelaufen haben. Die beste Leistung und längste
Lebensdauer erhalten Sie bei korrekter Spannung.
Hinweis
. Bei Bedarf oder im Zuge der normalen Wartung
2
sollten Sie nie den einzelnen Riemen, sondern den gesamten
Satz ersetzen.
9.13
Antrieb über zweite Zapfwelle
Auf Wunsch können die Pumpen der Baureihe SS71, SN71 und
SW71 mit Nebenabtrieb auf der gegenüberliegenden Seite
des Antriebs (Antrieb über zweite Zapfwelle) geliefert werden.
Beim Antrieb durch Keilriemen ist das maximal nutzbare
Drehmoment:
65 Nm, das entspricht:
7 PS bei 750 U/min;
7,4 PS bei 800 U/min;
8,3 PS bei 900 U/min;
9,3 PS bei 1000 U/min;
11,1 PS bei 1200 U/min.
Beim Antrieb durch Kupplung ist das maximal nutzbare
Drehmoment:
130 Nm, das entspricht:
14 PS bei 750 U/min;
14,8 PS bei 800 U/min;
Abb. 12
16,6 PS bei 900 U/min;
18,6 PS bei 1000 U/min;
22,2 PS bei 1200 U/min.
Beim Antrieb durch Keilriemen gilt dieser als
richtig bemessen, wenn: die Riemenspannung in
einem Abstand von höchstens 22 mm zum Bund
der Kurbelwelle angewandt wird Abb. 14; der zu
verwendende min. Durchmesser der Riemenscheibe
beträgt Ø 100 mm.
Achten Sie beim Antrieb durch Kupplung besonders
auf die perfekte Ausrichtung, damit keine seitlichen
Kräfte auf die Pumpenwelle einwirken.
Wenden Sie sich für davon abweichende
Anwendungen an die technische Abteilung oder
den Kundendienst.
10

START UND BETRIEB

10.1
Vorbereitende Prüfungen
Vergewissern Sie sich vor dem Start, dass:
Die Saugleitung angeschlossen und unter Druck
ist (siehe Abschn. 9.4 - 9.5 - 9.6). Die Pumpe darf
Abb. 13
niemals trocken laufen.
1. Die Saugleitung auf lange Zeit perfekt dicht ist.
2. Alle eventuellen Absperrventile zwischen der
Versorgungsquelle und der Pumpe vollständig geöffnet
sind. Der Auslass der Druckleitung frei abgeführt wird,
damit die im Pumpenkopf vorhandene Luft schnell
austreten kann und dadurch ein schnelles Ansaugen
ermöglicht.
3. Sämtliche Saug- und Druckanschlüsse und Verbindungen
ordnungsgemäß festgezogen sind.
69
Abb. 14
