9.12 Расчет статического натяжения ремней
Статическое натяжение зависит:
a) От межосевого расстояния между двумя шкивами
(длина ремня).
б) От нагрузки, создаваемой статическим натяжением
ремня.
в) От количества ремней.
г) От угла охвата наименьшего шкива.
д) От средней скорости.
е) От других причин.

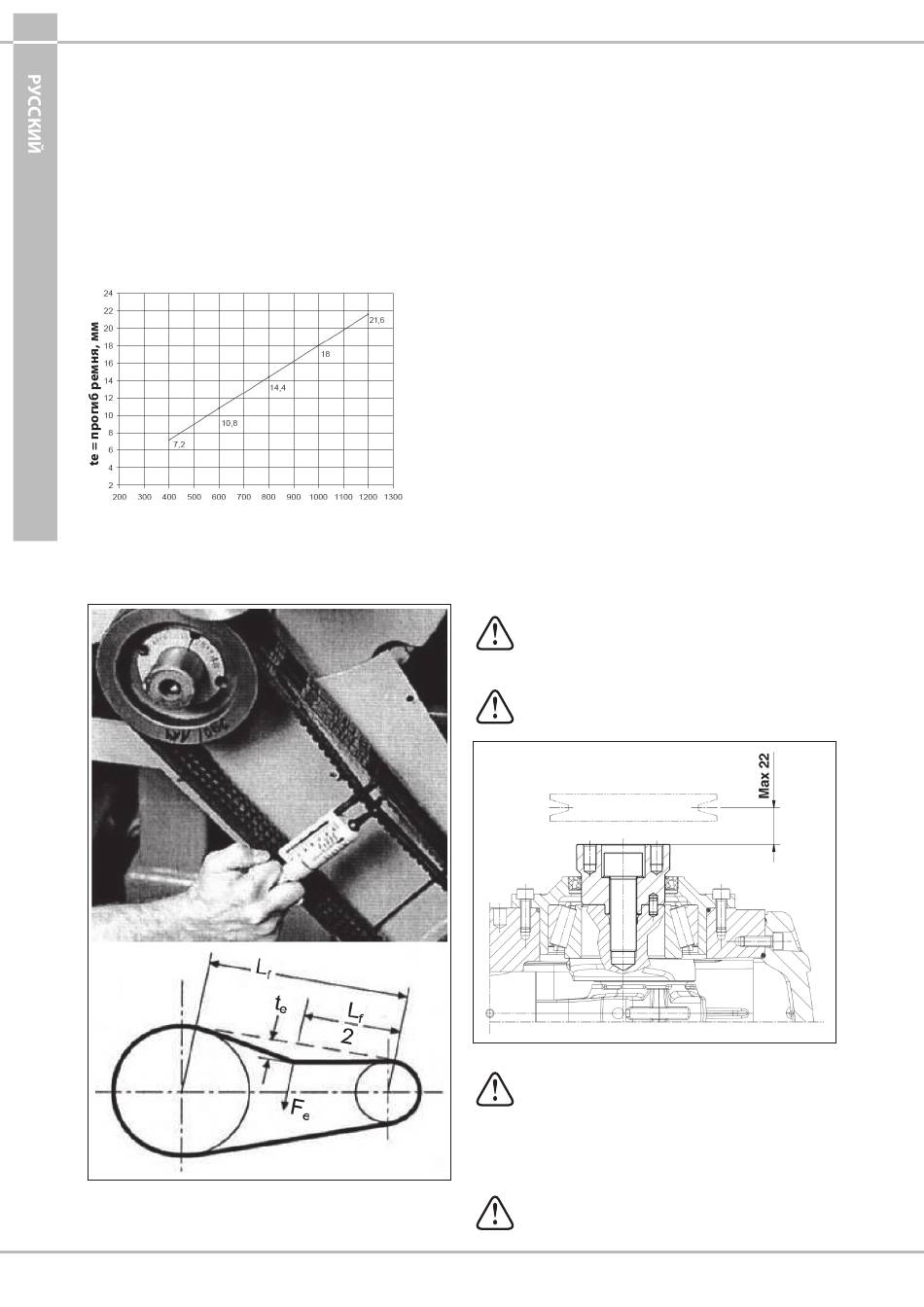

На диаграмме на рис. Рис. 12 указаны значения
соответствующего статического натяжения для ремней с
профилем XPB в зависимости от межосевого расстояния.
Lf = межосевое расстояние, мм
Вывод: при межосевом расстоянии 600 мм и в присутствии
динамометра, приложив нагрузку 75 Н к отрезку ремня, как
показано на Рис. 13, получится прогиб "te", составляющий
приблизительно 10,8 мм.
Lf = межосевое расстояние
te = прогиб ремня
Fe = динамометрическая нагрузка 75 Н
Примечание
ремней, контроль натяжения и соответствующую
перенатяжку нужно проводить не раньше, чем через
30 минут после запуска; это время необходимо для
нормальной притирки ремней. Правильное натяжение
обеспечит оптимальный КПД и максимальный срок
службы.
Примечание
проведения планового техобслуживания никогда не
заменяйте ремни по отдельности: производите замену
всего комплекта.
9.13 Передача мощности со второго ВОМ
По запросу насосы серии SS71, SN71 и SW71 могут
поставляться с дополнительной коробкой отбора
мощности, устанавливаемой на противоположной от
привода стороне (передача мощности от второго ВОМ).
При клиноременной передаче максимальный
передаваемый момент составляет
65 Нм, что соответствует:
7 л.с. при 750 об/мин;
7,4 л.с. при 800 об/мин;
8,3 л.с. при 900 об/мин;
9,3 л.с. при 1000 об/мин;
11,1 л.с. при 1200 об/мин.
В случае муфты максимальный передаваемый момент
составляет:
130 Нм, что соответствует:
Рис. 12
14 л.с. при 750 об/мин;
14,8 л.с. при 800 об/мин;
16,6 л.с. при 900 об/мин;
18,6 л.с. при 1000 об/мин;
22,2 л.с. при 1200 об/мин.
Клиноременная передача считается верной, если
натяжение ремня происходит на расстоянии не
более 22 мм от буртика коленвала (Рис. 14); мин.
диаметр применяемого шкива Ø100 мм.
Если передача производится через муфту,
уделяйте повышенное внимание полному
выравниванию во избежание воздействия
поперечных сил на вал насоса.
Относительно других применений, не указанных
выше, обращайтесь в технический отдел или
службу технической поддержки.
10 ЗАПУСК И РАБОТА
10.1 Предварительные проверки
Перед запуском убедитесь в том, что:
Рис. 13
Линия всасывания подключена и находится
под давлением (см. пар. 9.4 - 9.5 - 9.6), насос
никогда не должен работать всухую.
126
Если нет иных указаний изготовителя
1
При необходимости либо во время
2
Рис. 14
