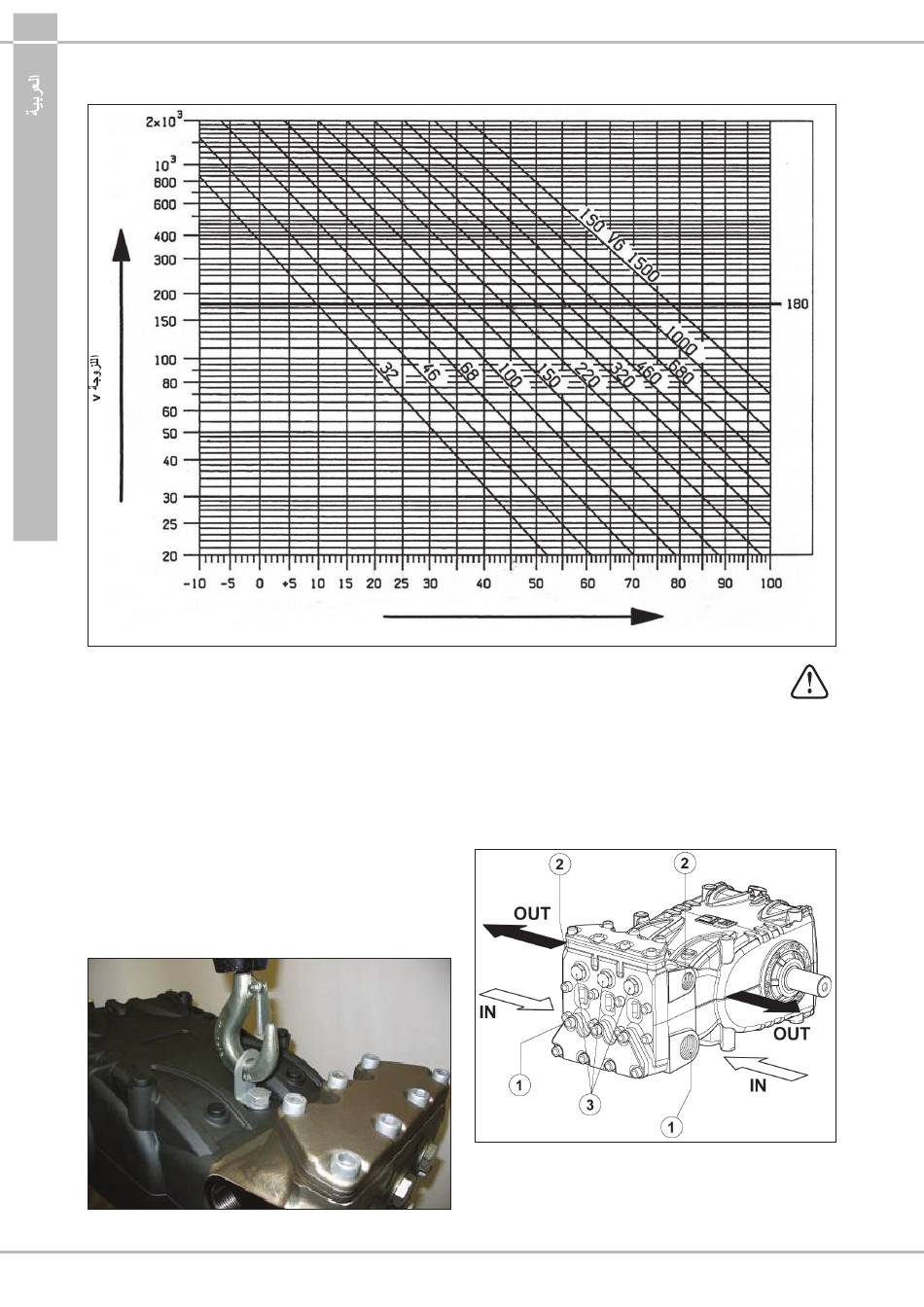

‫رسم تخطيطي للزوجة \ درجة حرارة البيئة‬
‫/ثانية = سنتي ستوك‬ ‫مم‬
2
)C°( ‫درجة حرارة البيئة‬
.‫يجب وضع الزيت المستنفذ في وعاء مناسب ثم التخلص منه في المراكز المختصة بذلك‬
.‫ال يجب مطلق ا ً سكبه في البيئة المحيطة‬
‫تركيب المضخة‬ 9 ‫مآخذ ووصالت‬ 8
:‫ (انظرالشكل 4) بما يلى‬SW71 ‫ و‬SS71, SN71 ‫يتم تزويد المضخات سلسلة‬
‫التركيب‬ 9.1
.‫" مقاس 1" 1/2 غاز‬IN" ‫ عدد 2 مآخذ شفط‬
‫يجب وضع وتثبيت المضخة في وضعية أفقية وذلك باستخدام أقدام اإلرتكاز‬
‫يمكن توصيل الخط بأي من المأخذين الموجودين دون تمييز بهدف تشغيل‬
‫؛ اربط مسامير البراغي مع عزم دوران 012 نيوتن‬M16x1,5 ‫المناسبة الملو ّ ل َ بة‬
.‫المضخة بالشكل الصحيح؛ يجب غلق المآخذ غير المستخدمة بإحكام شديد‬
.‫متر‬
.‫" مقاس 1" غاز‬OUT" ‫ عدد 2 مآخذ ضخ‬
‫يجب أن تكون قاعدة ارتكاز المضخة مستوية وصلبة بالشكل الكافي بحيث ال تسمح‬
.‫ƒ عدد 3 مآخذ خدمة 1\2 " غاز؛ تستخدم عادة لع د ّاد الضغط‬
‫بأي ارتخاء أو اختالل على محور ازدواج المضخة\ناقل الحركة التي قد تنتج عن‬
.‫عزم الدوران أثناء العمل‬
‫ال يمكن تثبيت المجموعة بشكل جاف على األرضية مباشرة ولكن يلزم استخدام‬
.‫مضادات إهتزاز‬
.‫للتطبيقات المتخصصة قم باالتصال بالمكتب الفني أو مركز خدمة العمالء‬
‫تم تركيب خطاف أو دعامة رفع على المضخة لتسهيل التركيب، كما هو موضح في‬
.‫الشكل أدناه‬
‫ا‬ ‫الشكل‬
