Le filtre doit être installé le plus près possible de la pompe,
accessible pour être facilement contrôlé et présenter les
caractéristiques suivantes :
1. Débit minimum 3 fois supérieur au débit indiqué sur la
plaque signalétique de la pompe.
2. Diamètre des orifices d'entrée/sortie non inférieur au
diamètre de l'orifice d'aspiration de la pompe.
3. Degrés de filtration compris entre 200 et 360 µm.
Pour le bon fonctionnement de la pompe, prévoir
des entretiens réguliers des filtres, planifiés selon
l'utilisation effective de la pompe et également
en fonction de la qualité de l'eau utilisée et des
réelles conditions d'obstruction.
9.8

Ligne de refoulement

Pour la réalisation d'une ligne de refoulement correcte,
respecter les consignes d'installation suivantes :
1. Le diamètre interne du tuyau doit être suffisamment
grand pour garantir la vitesse correcte du fluide, voir le
graphique au paragr. 9.9.
2. Le premier tronçon de conduite relié à la pompe doit être
flexible, afin d'isoler les vibrations transmises par la pompe
aux autres éléments de l'installation.
3. Utiliser des tuyaux et des raccords haute pression qui
garantissent de larges marges de sécurité en toutes
conditions de fonctionnement.
4. Installer un régulateur de pression sur la ligne de
refoulement.
5. Utiliser des manomètres adaptés à supporter des charges
pulsatoires typiques des pompes à pistons.
6. Tenir compte, en phase d'étude, des pertes de charge de la
ligne qui se traduisent par une diminution de la pression
utilisée par rapport à la pression mesurée à la pompe.
7. Pour les applications dans lesquelles les pulsions produites
par la pompe sur la ligne de refoulement résultent
nuisibles ou inopportunes, installer un amortisseur de
pulsations aux dimensions adaptées.
9.9 Calcul du diamètre intérieur des conduites

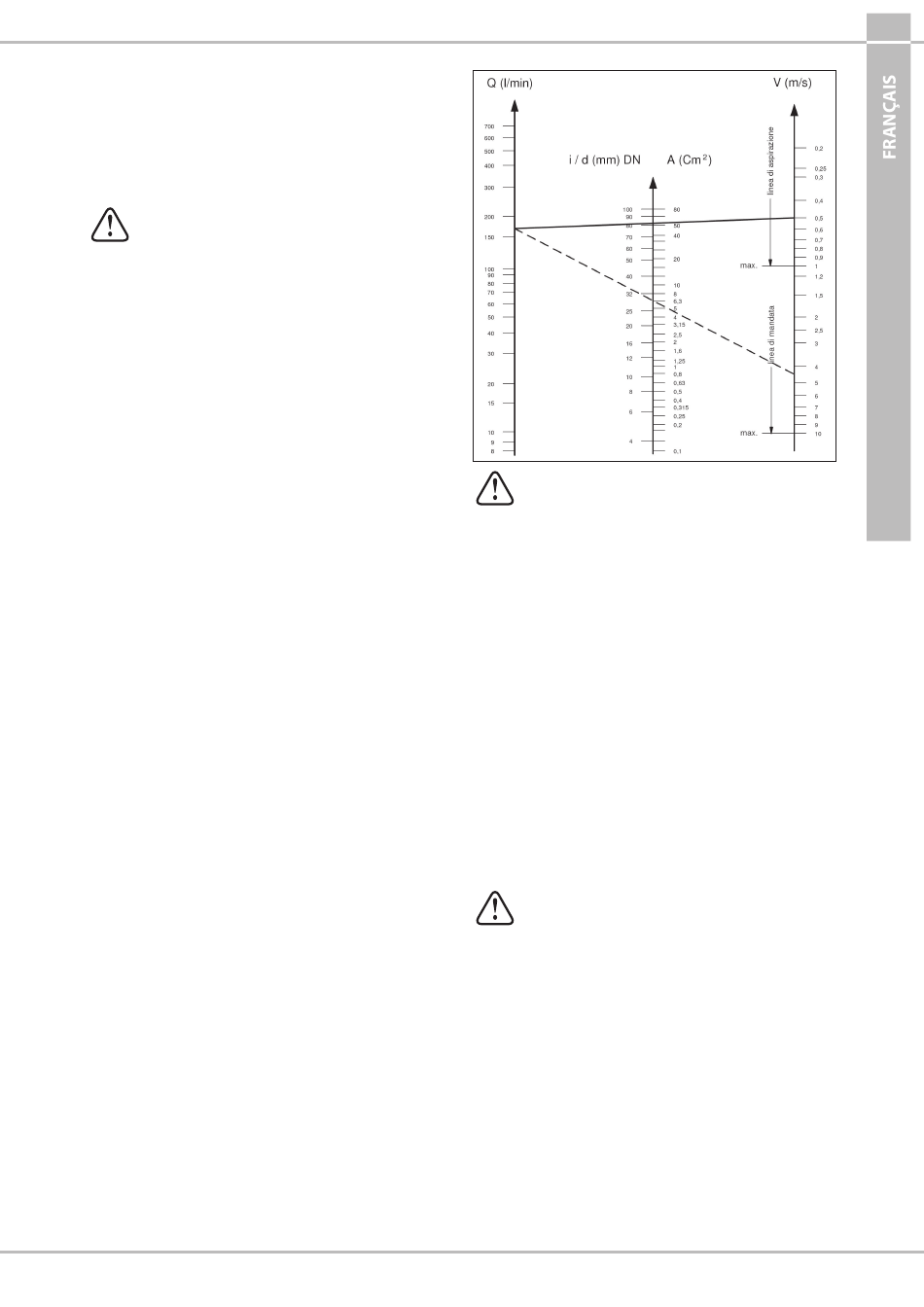

Pour déterminer le diamètre intérieur de la conduite, se référer
au diagramme suivant :
Conduite d'aspiration
Avec un débit d'environ 170 l/min et une vitesse de l'eau de
0,5 m/s. La ligne du graphique qui réunit les deux échelles
rencontre l'échelle centrale indiquant les diamètres, sur une
valeur correspondant à ~ 80 mm.
Conduite de refoulement
Avec un débit d'environ 170 l/min et une vitesse de l'eau de
5,5 m/s La ligne du graphique qui réunit les deux échelles
rencontre l'échelle centrale indiquant les diamètres, sur une
valeur correspondant à ~ 30 mm.
Vitesses optimales :
- Aspiration : ≤ 0,5 m/s.
- Refoulement : ≤ 5,5 m/s.
Le graphique ne tient pas compte de la résistance
des tuyaux, des soupapes, de la perte de charge
due à la longueur des conduites, de la viscosité du
liquide pompé et de la température de ce dernier.
En cas de besoin, contacter le bureau technique ou
le service d'assistance clients.
9.10 Transmission par courroie trapézoïdale
La pompe peut être commandée par un système de courroies
trapézoïdales.
Pour ce modèle de pompe, nous conseillons d'utiliser
4 courroies XPB (16,5x13 dentées) ; seulement en cas
d'utilisations prolongées, utiliser le profil XPC ; les
caractéristiques et la valeur de puissance transmissible par
chaque courroie sont indiquées sur le diagramme Fig. 8, en
fonction du nombre de tours normalement déclaré par le
constructeur.
Diamètre minimum de la poulie menée (sur l'arbre de la
pompe) : ≥ 250 mm.
La charge radiale sur l'arbre ne doit pas être supérieure à
7500 N (valeur nécessaire pour la définition du plan). La
transmission est considérée appropriée si cette charge
est appliquée à une distance maximum a=40 mm de
l'épaulement de l'arbre (prise de force) comme le montre
Fig. 11.
Pour des dimensionnements autres que ceux
susmentionnés, contacter le bureau technique ou le
service d'assistance clients.
